Расчет маховика

В многоцилиндровых двигателях размеры маховика, полученные расчетом, исходя из необходимой для нормальных режимов работы двигателя величины?, получаются недостаточными для обеспечения режимов совместной работы двигателя и трансмиссии.

Поэтому следует провести расчет маховика на режиме трогания автомобиля или трактора с места, а затем провести проверку маховика на неравномерность хода двигателя. Этот расчет проводят в предположении, что трогание осуществляется при неизменном, соответствующем холостому ходу двигателя положении дроссельной заслонки (или неизменной подаче топлива), т. е. за счет кинетической энергии движущихся масс двигателя, освобождающейся при уменьшении оборотов коленчатого вала. Предполагается также, что сцепление включается мгновенно.

В действительности при трогании с места водитель, чтобы предохранить двигатель от остановки, одновременно с плавным включением сцепления увеличивает подачу рабочей смеси в цилиндры двигателя. Вследствие этого число оборотов коленчатого вала не уменьшается, а остается примерно постоянным, но сделанные предположения позволяют получить для различных двигателей сравнимые результаты расчета.

Достаточность махового момента двигателя при расчете маховика на трогание с места определяется отношением:

? =? ₂ /? ₁,

где? ₁ – угловая скорость коленчатого вала до включения сцепления, необходимая для трогания автомобиля с места без остановки двигателя;

? ₂ – минимальная устойчивая угловая скорость коленчатого вала, при которой сцепление включено и автомобиль движется на первой передаче.

Это отношение можно получить из анализа условий включения сцепления. Предположим, что автомобиль трогается на первой передаче.

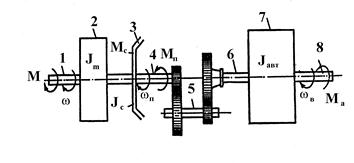

Условная схема автомобиля для этого случая представлена на рис. 1.37. На схеме вал 1 соответствует коленчатому валу двигателя, 3 – сцеплению, с моментоминерции J_с, валы 4, 5 – первичному и промежуточному, а 6, 8 – вторичному валам коробки передач. На той же схеме масса 2 с моментом инерции J_m соответствует массам вращающихся частей двигателя, масса 7 с моментом инерции J_АВТ – массам поступательно движущихся и вращающихся частей автомобиля.

Рис. 1.37. К расчету маховика на режиме трогания автомобиля с места

Момент инерции движущихся масс автомобиля может быть определен по формуле:

,

где G_а – полный вес автомобиля,

r_к – радиус колеса автомобиля, с учетом деформации шины,

i – передаточное число трансмиссии.

При включении сцепления происходит его буксование, в течение которого обороты коленчатого вала? уменьшаются, обороты же первичного вала коробки передач?_n увеличиваются. В момент окончания буксования сцепления числа оборотов этих валов равны друг другу.

При трогании автомобиля с места момент трения сцепления М_с равен моменту сопротивлений М_п, приложенному к первичному валу коробки передач, и зависит от сопротивлений трения в механизмах передач и сопротивлений движению автомобиля.

Момент инерции движущихся масс двигателя равен:

,

где? – коэффициент запаса сцепления ,

? – отношение угловой скорости вала двигателя перед включением сцепления к угловой скорости, соответствующей минимальному числу оборотов двигателя .

Момент инерции маховика составляет:

.

Размеры маховика определяют из уравнения

,

где М_m – масса маховика;

D_m – диаметр окружности, проходящей через центр тяжести половины поперечного сечения маховика.
