ВАХ биполярного транзистора и его статические параметры

Рис. 2 Схема включения транзистора с общим эмиттером (ОЭ).

Выходной ток - ток коллектора, входной ток - ток базы.

- Схема с общей базой (ОБ). Эта схема дает меньшее усиление по мощности, чем схема с ОЭ, но она значительно лучше по частотным и температурным свойствам.

- Схема с общим коллектором (ОК). Эта схема включения отличается большим входным сопротивлением и малым выходным. Т.к. она усиления по току не дает, ее называют эмиттерным повторителем.

Существует четыре типа статических характеристик транзистора при включении по схеме с ОЭ.

 Входные характеристики - зависимость тока базы от напряжения на базе при постоянном напряжении на коллекторе: Iб = f(Uб); Uк = const. (Рис. 3б)

 Выходные характеристики - зависимость тока коллектора от напряжения на коллекторе при постоянном токе базы: Iк = f(Uк); Iб = const. Iб3> Iб2> Iб1. (Рис. 3а)

Характеристики передачи тока - зависимость тока коллектора от тока базы при постоянном напряжении на коллекторе: Iк = f(Iб); Uк = const. (Рис. 3в)

Характеристика обратной связи по напряжению - зависимость напряжения на базе от напряжения на коллекторе при постоянном токе базы: Uб = f(Uк); Iб = const. (Рис. 3в)

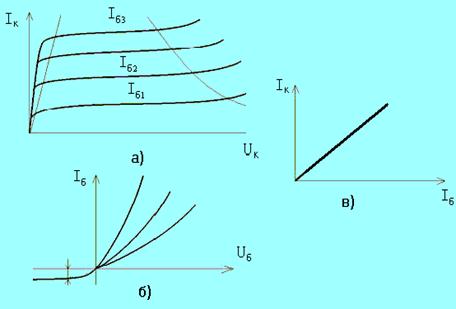

Рис. 3 Статические характеристики транзистора при включении по схеме с ОЭ.

Характеристики транзистора, включенного по схеме ОБ

Входной характеристикой является зависимость: IЭ = f(UЭБ) при UКБ = const (а). Выходной характеристикой является зависимость: IК = f(UКБ) при IЭ = const (б).
