Полупроводниковые диоды (основные виды, их полупроводниковые структуры и обозначения на схемах)

Основой полупроводникового диода является р-n-переход, определяющий его свойства, характеристики и параметры. По своему назначению полупроводниковые диоды подразделяются на выпрямительные, импульсные, высокочастотные и сверхвысокочастотные, стабилитроны, трехслойные переключающие, туннельные, варикапы, фото- и светодиоды. Условные графические обозначения диодов показаны на рис. 1.10.

Рис. 1.10 Условные графические обозначения: а – выпрямительные и универсальные;
б – стабилитроны; в – двухсторонний стабилитрон; г – туннельный диод;
д – обращенные диоды; е – варикап; ж – фотодиод; з – светодиод

Выпрямительные диоды предназначены для выпрямления переменного тока низкой частоты (50-100 000 Гц).

Основным элементом выпрямительного диода является полупроводниковая пластинка, в которой методом сплавления или диффузии сформован р-n-переход. Кремниевый р-n-переход образуется при сплавлении исходного кристалла кремния n-типа с бором или алюминием. Для защиты от внешних воздействий, а также для обеспечения хорошего теплоотвода полупроводниковая пластинка с р-n-переходом и двумя внешними выводами от слоев p и n заключается в корпус

Высокочастотные диоды являются приборами универсального назначения. Они могут работать в выпрямителях переменного тока широкого диапазона частот (до нескольких сотен мегагерц), а также в модуляторах, детекторах и других нелинейных преобразователях электрических сигналов. Высокочастотные диоды содержат, как правило, точечный р-n-переход и поэтому называются точечными. Конструкция типичного представителя точечных диодов (Д106А) показана на рис. 1.11, а,а его вольтамперная характеристика – на рис. 1.11, б.

Прямая ветвь вольтамперной характеристики не отличается от соответствующей ветви характеристики плоскостного диода, чего нельзя сказать при сравнении обратных ветвей. Поскольку площадь р-n-перехода мала, то обратный ток невелик, однако участок насыщения практически не выражен и за счет токов утечки и термогенерации обратный ток равномерно возрастает. Значения постоянных прямых токов точечных диодов не превышают десятков миллиампер, а значения допустимых обратных напряжений 100 В.

Импульсные диоды являются разновидностью высокочастотных диодов и предназначены для использования в качестве ключевых элементов в быстродействующих импульсных схемах. Помимо высокочастотных свойств импульсные диоды должны обладать минимальной длительностью переходных процессов при включении и выключении. Общая конструкция импульсных диодов, а также их вольтамперные характеристики практически такие же, как у высокочастотных.

Стабилитроны – это кремниевые плоскостные диоды, предназначенные для стабилизации уровня постоянного напряжения в схеме при изменении в некоторых пределах тока через диод. Это полупроводниковый диод, сконструированный для работы в режиме электрического пробоя. Если обратное напряжение превышает значение Uобр. пр, то происходит лавинный пробой р-n-перехода, при котором обратный ток резко возрастает при почти неизменном обратном напряжении. Если обратный ток через стабилитрон не превышает некоторого значения Iст. макс, то состояние электрического пробоя не приводит к порче диода и может воспроизводиться в течение десятков и сотен тысяч часов. В качестве исходного материала при изготовлении стабилитронов используют кремний, поскольку обратные токи кремниевых р-n-переходов невелики, а следовательно, нет условий для саморазогрева полупроводника и теплового пробоя р-n-перехода.

Варикапом называется специально сконструированный полупроводниковый диод, применяемый в качестве конденсатора переменной емкости. Значение емкости варикапа определяется емкостью его р-n-перехода и изменяется при изменении приложенного к переходу (диоду) напряжения.

Прямосмещенный р-n-переход характеризуется, в частности, диффузионной емкостью, а обратносмещенный – барьерной. Поскольку толщина p-n-перехода зависит от величины приложенного внешнего напряжения U, то, изменяя последнее, можно регулировать значение ёмкости. Это используется, в частности, для настройки на нужный канал в телевизорах и радиоприёмниках.

Основными параметрами варикапов являются: номинальная емкость Сном, определяемая при номинальном напряжений смещения (Uном = 4 В), максимальная Смакс и минимальная Смин емкости соответственно при максимальном и минимальном напряжениях смещения (или коэффициент перекрытия по емкости Кс = Смакс/Смин), добротность Q, а также Uобр.макс.

Фотодиод – полупроводниковый фотоэлектрический прибор с внутренним фото-эффектом, отображающим процесс преобразования световой энергии в электрическую. Внутренний фотоэффект заключается в том, что под действием энергии светового излучения в области p-n-перехода происходит ионизация атомов основного вещества и примеси, в результате чего генерируются пары носителей заряда – электрон и дырка. Во внешней цепи, присоединенной к р-n-переходу, возникает ток, вызванный движением этих носителей (фототок).

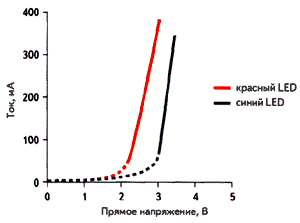

Светодиоды преобразуют энергию электрического поля в нетепловое оптическое излучение, называемое электролюминесценцией. Основой светодиода является р-n-переход, смещаемый внешним источником напряжения в проводящем направлении. При таком смещении электроны из n-области полупроводника инжектируют в р-область, где они являются неосновными носителями, а дырки – во встречном направлении. В последующем происходит рекомбинация избыточных неосновных носителей с электрическими зарядами противоположного знака. Рекомбинация электрона и дырки соответствует переходу электрона из энергетического уровня Ее в энергетическое состояние уровня Еу с меньшим запасом энергии.

В германии и кремнии ширина запрещенной зоны сравнительно невелика и поэ-тому выделяемая при рекомбинации энергия передается в основном кристаллической решетке в виде тепла. Рекомбинационные процессы в арсениде галлия (GaAs), фосфиде галлия (GaP), карбиде кремния (SiC), имеющих большую ширину запрещенной зоны (например, для GaAs A? = 1,38 эВ), сопровождаются выделением энергии в виде квантов света, которые частично поглощаются объемом полупроводника, а частично излучаются в окружающее пространство. Поэтому внешний квантовый выход, фиксируемый зрительно, всегда меньше внутреннего.

Туннельный диод – это полупроводниковый диод, в котором используется явление туннельного пробоя при включении в прямом направлении. Характерной особенностью туннельного диода является наличие на прямой ветви вольтамперной характеристики

Рис. 1.12 ВАХ туннельного диода

Туннельные диоды могут работать на очень высоких частотах – более 1 ГГц. Наличие участка с отрицательным дифференциальным сопротивлением на вольтамперной характеристике обеспечивает возможность использования туннельных диодов в качестве усилительного элемента и в качестве основного элемента генераторов. В настоящее время туннельные диоды используются именно в этом качестве в области сверхвысоких частот.
