Земляные и изоляционно-укладочные работы

Линейные работы в условиях пустыни выполняют расчлененно-специализированным методом с соблюдением одного важного условия: все операции, начиная с подготовки трассы и кончая засыпкой уложенного трубопровода, выполняются на протяже­нии не более 2—5 км в зависимости от погоды и состояния песков. Это требование диктуется в основном тем, что частые в пу­стыне ветры перемещают большие массы

песка как по воздуху, так и по поверхности земли, засыпая все искусственные нару­шения микрорельефа местности, восстанавливая естественное равновесное состояние поверхности пустыни (для пустынь Кызылкум и Каракум — волнообразное).

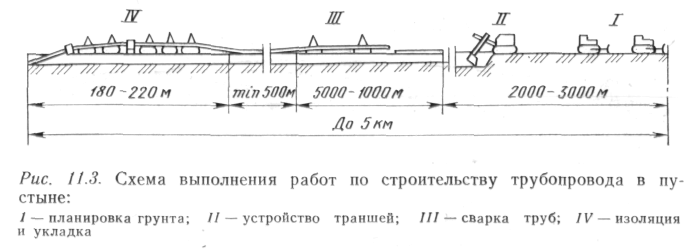

Линейные работы включают: 1) подготовку трассы для про­движения монтажных и изоляционно-укладочных колонн, про­филировку трассы; 2) рытье траншеи под трубопровод; 3) мон­таж и сварку трубопровода в нитку; 4) изоляцию и укладку; 5) засыпку. Первую, вторую и пятую операции выполняют зем­леройные участки (колонны), третью — колонна монтажников и четвертую — изоляционно-укладочная колонна одного из уча­стков генподрядного треста. Технологическая схема выполне­ния комплекса работ изображена на рис. 11.3. Между участ­ками сварочно-монтажных и изоляционно-укладочных работ должен сохраняться постоянный разрыв не менее 50 м. Он не­обходим для затухания колебаний, вызываемых изоляцией и ук­ладкой трубопровода.

Земляные работы

Земляные работы при подземной схеме прокладки включают планировку барханов (срезку их в полосе до 25 м), разработку траншей и засыпку уложенных в них труб. Если продольный профиль трубопровода следует среднему профилю барханов, то объем планировочных работ достигает 25000 м³ грунта. Пла­нировку выполняют бульдозерами, число которых зависит от принятого шага потока. Одну изоляционно-укладочную колонну обслуживают до 12 бульдозеров, 4—5 из них заняты микропла­нировкой дороги для изоляционно-укладочной колонны и за­сыпкой трубопровода. Одновременно с планировкой барханов бульдозерами или экскаваторами отрывают траншею. При ры­тье траншей одноковшовыми экскаваторами для одной укладоч­ной колонны требуется 2—3 экскаватора, работающих одновре­менно со сменой мест работы по ходу движения (рис. 11.4, а). В песчаных грунтах весьма эффективна разработка траншеи двумя бульдозерами (рис. 11.4,6). Бульдозер 1, продвигаясь вдоль траншеи, срезает грунт слоями толщиной до 10 см на участке длиной 30—40 м и

перемещает срезанный грунт к ме­сту работы бульдозера 2, который поперечными ходами транс­портирует его в сторону от траншеи. На отвалах обоих бульдо­зеров устанавливают специальные закрылки, что увеличивает объем одновременно перемещаемого грунта до 3—4 м³. При разработке закрепленных песков в ряде случаев применяли ро­торные экскаваторы. Если продольный профиль трубопровода составляют таким образом, что верх трубы должен быть рас­положен на 1,5—2 м ниже отметок межгрядовых понижений, то барханы планируют сразу до проектных отметок заложения труб. Земляные работы выполняют мощными бульдозерами по следующей схеме (рис. 11.5). На первой стадии бульдозеры перемещают грунт в поперечном направлении (рис. 11.5,а), а затем в продольном — с отвалом песка в межгрядовые уг­лубления (рис. 11.5,6). При этом объем земляных работ уве­личивается. Однако оголение трубопровода исключается. Ис­пользование мощных бульдозеров позволяет обеспечить необхо­димый темп линейных работ. При укладке трубопровода в так называемых сорах, т. е. засоленных грунтах, насыпь устраи­вают в два этажа (рис. 11.6). Сначала отсыпают часть насыпи до проектных отметок низа труб, а затем после выполнения сварочно-монтажных и изоляционно-укладочных работ досы­пают оставшуюся часть насыпи и одновременно с этим засы­пают трубопровод. Земляные работы можно выполнять буль­дозерами и колесными скреперами (самоходными и прицеп­ными).

Изоляционно-укладочные работы

Изоляционно-укладочные работы при подземной прокладке в песчаных грунтах выполняют по совмещенной технологии, при которой трубопровод покрывают изоляцией и одновременно

укладывают в траншею. При этом в условиях сыпучих песков, перемещая трубопровод с бровки на дно траншеи, приходится передвигать его в горизонтальной плоскости на большее рас­стояние, чем в нормальных условиях. При ширине траншеи 5—7 м необходим большой вылет стрелы трубоукладчика, что увеличивает грузовой момент. Следовательно, на изоляционно-укладочных работах требуется большее число трубоукладчиков, либо должны использоваться трубоукладчики большой грузо­подъемности. Расстановка трубоукладчиков и необходимое их число для изоляционно-укладочных работ в каждом случае за­висят от диаметра трубопровода и ширины траншеи поверху. Основные элементы технологической схемы изоляционно-укла­дочных работ практически не отличаются от схем, рассмотрен­ных в гл. 8. Однако следует учитывать некоторые особенности, определяемые условиями пустынь, сложенных барханными пес­ками. Впереди колонны, по пути ее движения, обязательно вы­полняют микропланировку грунта, так как даже после тща­тельной общей планировки к моменту подхода изоляционно-ук­ладочной колонны дорога вдоль траншеи оказывается неровной: взрыхляет песок работающая впереди монтажная колонна, ве­тер насыпает бугры, выдувает ямы и т. п. Колонна, работаю­щая в песках, должна иметь на один трубоукладчик больше. Его используют при преодолении наиболее сложных участков, при ширине траншей более 6 м. В сыпучих песках колесо очи­стной машины зарывается в грунт и не может самостоятельно перемещаться по трубе. Тогда колесо приподнимают резервным трубоукладчиком и проводят машину через такой участок на крюке. В остальное время резервный трубоукладчик (по оче­реди) находится в профилактическом ремонте. В некоторых ме­стах трубоукладчики пробуксовывают, зарываясь в песок. На этот случай в колонне должен быть трактор, который помо­гает им преодолеть такие участки.
