Карабинный тормоз

(карабинный крест)

Карабинный тормоз - система из карабинов и верёвок, пред­назначенная, в основном, для спасательных работ, когда необходимо обеспечить травление нагруженных верёвок силами одного -двух человек.

Устройство карабкнного тормоза следующее: используется два карабина, один - как рама тормозного устройства, а другой -как подвижная поперечина. Поперечина служит для создания сильного трения. Трение, как известно, зависит от площади тру­щихся поверхностей и давления на эти поверхности. За счёт под­вижной поперечины можно регулировать давление карабина на верёвку, т.е. регулировать величину трения.

На петле страховки крепится карабин. Он осуществляет роль направляющего. Используется для удобства, можно при необхо­димости обойтись и без него. В этот карабин встёгивается второй карабин и замуфтовывается. Этот карабин выполняет функцию рамы тормозного устройства, Сквозь него продевается петля ве­рёвки, которой будет осуществляться страховка. В образовавшую­ся петлю встёгивается третий карабин, он же застёгивается и на конце верёвки, предназначенном под нагрузку. Третий карабин играет роль поперечины. Карабинный тормоз собран. Нужно замуфтовать все карабины. У карабина, выполняющего роль под­вижной поперечины, муфта должна быть с обратной стороны вто­рого карабина. Верёвка при движении не должна касаться этой муфты.

Рис. 80.

В экстремальной ситуации карабин, выполняющий роль по­перечины, можно заменить скальным молотком или ледорубом (см. рис. 81).

Здесь необходимо сделать небольшое отступление. Многих туристов не удовлетворяли возможности альпинистских караби-1 нов и применение тормозных узлов. В связи с этим было сделано сразу несколько изобретений. Были придуманы различные тормозные приспособления. Изобретатели исходили из следующих соображений. Степень торможения зависит от трения, развивае­мого в местах опоры верёвки (троса) и в тормозных приспособле­ниях, а также от усилия туриста удерживающего («протравли­вающего») ненагруженный свободный конец верёвки.

Рис, 81 а, б.

Были придуманы различные способы торможения верёвки и тормозные приспособления (устройства) различной конструктив­ной сложности.

На рис. 82. показаны наиболее простые способы торможения верёвки:

А - через скальный выступ (а), с петлёй и карабином (б);

Б - через карабин, навешанный на одиночный крюк (а) и крюк с петлёй (б);

В - через ледоруб.

Рис. 82 А, Б, В.

На рис. 83. показаны: спуск по верёвке

а - спортивным способом (на склонах средней крутизны);

б - на крутых склонах;

в - с торможением, способом Дюльфера (через бедро).

В зависимости от того, как на теле человека намотана (уложена) верёвка, будет соответствующим и торможение.

Рис. 83 а, б

Г-ис..83 б

Торможение верёвки, в котором принимают участие только корпус человека и руки, применяется при страховке через плечо и поясницу; иногда в качестве дополнительной страховки при спус­ке спортивным («сванским») способом и классическим «дюльфе-ром». Торможение верёвки через корпус и руки в сочетании с тормозными приспособлениями используется при динамической страховке и различных способах спуска по верёвке.

Применение тормозных приспособлений дало туристам воз­можность регулировать скорость спуска по верёвке.

Д. Тормозные приспособление (устройства)

Сначала были придуманы тормозные приспособления без возможности блокировки верёвки: шайба Штихта,

Рис. 84.

«лягушка» и «восьмёрка» (без кнехта).

При необходимости зафиксировать неподвижное положет на верёвке, туристам приходилось применять специальные уз; что не всегда было надёжным, удобным и безопасным. Поэтому практически сразу же были придуманы тормозные приспособления блокирующие верёвку: «лепесток» («солдатик»), бугель Мунтера,

Рис. 85 (а) Рис. 86 (б).

«букашки» Кашевника «восьмёрка» (с кнехтом).

Тормозное приспособление, не блокирующее верёвку, типа «восьмёрка».

Рис. 87.

Рис. 88.

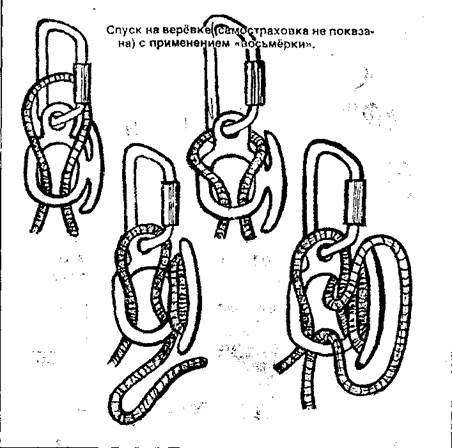

Верёвкой образуют петлю, которая продевается в большое кольцо «восьмёрки» и встёгивается в карабин или набрасывается на шейку «восьмёрки». Для увеличения трения верёвку дополни­тельно перегибают через кнехт. Для того, чтобы зафиксироваться на верёвге неподвижно, нужно верёвку сначала намотать на кнехт, а затем, сделав петлю и продев её в большое кольцо «восьмёрки», также накинуть на кнехт. Применение тормозных приспособлений блокирующих верёвку повышает безопасность спусков и потому предпочтительнее.

Третью группу тормозных приспособлений составляют автоматически блокирующиеся фрикционные устройства. Это устрой­ства Петцла, Серафимова и подобные им.

Рис. 89. Рис. 90

Рис. 91.

Е. Захваты (зажимы)

Схватывающим узлам также была найдена замена. Стали применяться захваты различных конструкций, т.е. приспособле­ния и устройства, предназначенные для крепления к верёвке (тро­су) обвязки страховочной туриста, груза, а также для передачи усилия. Захваты свободно скользят без нагрузки и автоматически фиксируют своё положение на верёвке (тросе) при её приложении или рывке. Применяются с целью создания точек опоры при дви­жении по крутым или отвесным склонам, осуществлении самостраховки, организации страховки, при транспортировочных спасательных работах. В качестве захватов используют различные приспособления. Клемма Салева (см. рис. 69 (в)).

Зажимы одностороннего действия без ручки.

Зажимы одностороннего действия без ручки (зажим Горенмука): а - открытое положение для закладки верёвки; б - рабочее положение фиксации.

Рис. 92 а, б.

Захваты с ручкой - для удобства передвижения (Жумар).

Рис. 93.

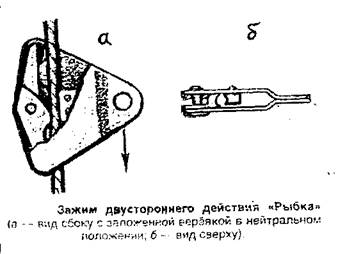

Зажимы двухстороннего действия, допускающие свободное перемещение вдоль верёвки в обоих направлениях.

Рис. 94

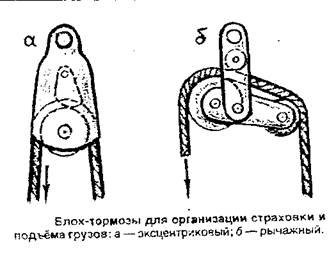

Блок-тормозы эксцентриковой, клиновой и рычажной систем.

Рис. 95 а, б.

Для закрепления на тросе применяют тросовые и униве сальные эксцентриковые зажимы.

Рис. 96 а, б.

В 80-х годах разработаны и начали использоваться захваты, конструктивно объединённые с фрикционными тормозными уст­ройствами в единое спускоподъемное устройство.

На первый взгляд может показаться, что всё изложенное выше в этом разделе к узлам прямого отношения не имеет. Но да­вайте обратимся к толковому словарю В.Даля, что означает слово «узел»? Читаем: «Узелъ - перевой гибких концовъ и затяжка ихъ, завязка. Узлы вяжутся различным перевоем». «Перевой - переви­вать (переплести или обвить, пере(об)мотать». Применяя тормоз­ные приспособления и захваты, мы наматываем верёвку на что-либо или обвиваем ей что-либо, или укладываем её определённым образом. Верёвка в сочетании с приспособлениями образует узел (сравните с термином «узел» в машиностроении). Все узлы (обви-тия), применяемые с тормозными приспособлениями и с захвата­ми относятся к классу специальных, и поэтому рассматриваются в этом разделе.

Схема закрепления верёвки в тормозном приспособлении типа «рамка» («бабочка»)

Все рассмотренные здесь тормозные устройства имеют са­мые различные модификации. Например, «восьмёрки» бывают различного размера, с кнехтами и без кнехтов, с двойным кнех­том. «Лепестки» есть правые и левые. Кстати, «лепестки» изго­товленные из алюминиевых сплавов очень непрочны, а поэтому опасны в применении. Я одобряю действия своего знакомого ту­риста, который выйдя первый же день на работу в один из турклу-бов, молотком переломал целый ящик алюминиевых «лепестков», чем спас множество жизней молодых туристов, а своего началь­ника от неприятностей. Знаю от туристов, что в г. Краснодаре од­но время кто-то изготовил партию титановых «лепесткоЕ» - вот они отвечают требованиям прочности.

«Рамки», применяемые в промышленном альпинизме, так же имеют самые различные конструкции. Я встречал более JO раз­личных форм. Предлагаю форму «рамки», на мой взгляд, наиболее удобную для работы. Взяв её за основу, любой может доработать её под себя.

Рис. 97.

Форма представляет из себя как бы сдвоенную «восьмёрку» с | кнехтами. В малые отверстия встёгиваются карабины. Спуск осу­ществляется по двум верёвкам. Две верёвки, во-первых, гаранти­руют безопасность, а во-вторых, позволяют осуществлять движе­ние маятником. Поочерёдно, вытравливая правую или левую ве­рёвку, можно уходить по стене влево или вправо. Верёвки крепят­ся к верхним карабинам «рамки», например, узлом УИАА, и фик­сируются петлями на кнехтах. Можно использовать «рамку» и как обычную «восьмёрку». К нижним карабинам «рамки» крепится беседка. «Бабочки» незаменимы при проведении спасательных работ. Они очень просты и удобны в применении. Данную конст­рукцию мне предложил Владимир Зайцев. Предлагаю это техни­ческое устройство назвагь «бабочка» Зайцева.
