Линии магнитной индукции

Для наглядности картины изменения вектора магнитной индукции при переходе от одной точки пространства к другой вводится понятие линий вектора магнитной индукции (силовых линий магнитного поля). Непрерывная линия, касательная к которой в любой ее точке задает направление вектора магнитной индукции , называется силовой линией магнитного поля. Густота силовых линий прямопропорциональна модулю вектора магнитной индукции.

На рисунке 7 показаны исследования магнитного поля вокруг полюсового магнита с помощью магнитных стрелок и картина силовых линий магнитного поля вокруг такого магнита.

Рис. 7

Магнитные стрелки можно заменить железными опилками, которые намагничиваются в поле данного магнита и становятся маленькими стрелками. (На картон, который кладут на магнит, насыпают опилки. При легком потряхивании картона опилки хорошо ориентируются.)

Поле, в каждой точке которого вектор магнитной индукции постоянен по величине и направлению, называют однородным. На рисунке 8 приведены способы изображения силовых линий однородного магнитного поля, направленного вправо (а), влево (б), в плоскость листа от нас (в) и из него к нам (г).

Рис. 8

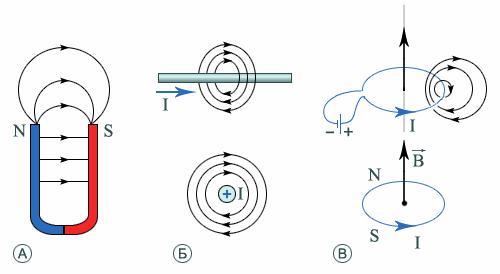

Источником магнитного поля являются не только постоянные магниты, но и проводники с током. Картина силовых линий магнитного поля, созданного постоянным подковообразным магнитом (а), прямым проводом с током (б) и проволочным кольцом (в), по которому течет ток, показана на рисунке 9. Силовые линии магнитного поля – замкнутые линии. Во внешнем пространстве постоянных магнитов они идут от северного полюса к южному. Направление силовых линий вокруг прямолинейного провода с током определяется по правилу буравчика (правовращающий винт, штопор): если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции.

Рис. 9
