Копировальные системы управления

В механических копировальных системах копир выполняет функции управления и подачи режущего инструмента, воспринимая силы реза­ния, а в следящих копировальных системах он осуществляет только функцию управления (рис. 1.5). Функцию рабочей подачи выпол­няет силовой следящий привод 3, получающий сиг­налы управления 4 от копировальной головки 6 и обеспечивающий шпиндельной бабке 2 следящее движение подачи D_Sсл. Это происхо­дит при задающем движении D_Sз стола 9 с копиром 8 на расстояние ∆ l и подъеме щупа 7 относительно копировальной головки 6 на вели­чину ∆ l.

В результате при обработке заготовки 1 режущий инструмент перемещается со скоростя­ми подач V_Sсл и V_Sз с получением резуль­тирующей скорости подачи.

Рассмотренный принцип работы следящих копировальных систем позволяет изготовлять копир из легкообрабатываемого материала, снижать его износ и тем самым повышать точность обработки. Резко сокращаются трудоемкость и стоимость изготовления копира. Следящие копировальные системы управления в основном на токарных и фрезерных стан­ках.

Копировальные системы управления, как и системы управления с распределительными валами, большей частью просты по конструкции, надежны в работе и имеют невысокую стоимость. Однако преобра­зование числовой информации чертежа изделия в аналоговый вид (кулачки, копиры) требует трудоемкого проектирования, изготовления фи­зических аналогов и их последующей наладки на станке. Это приводит к низкой мобиль­ности данных систем управления, а указанное преобра­зование числовой информации приводит к погрешностям передачи информации, возни­кающим при изготовлении кулачков и копиров и вследствие их изнашивания в процессе эксплуатации.

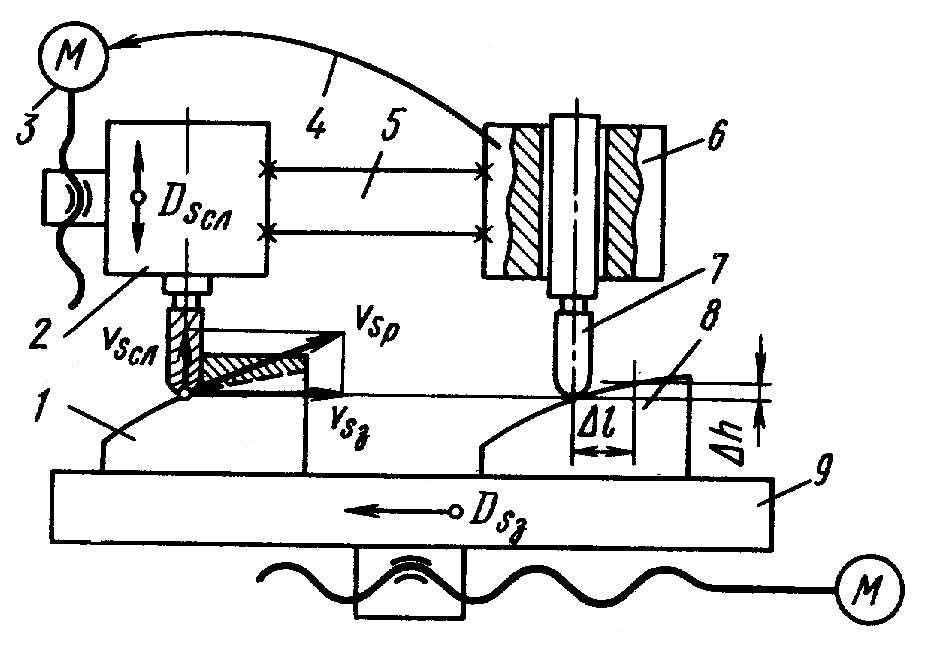

Рис. 1.5. Структурная схема следящей копировальной системы
