ТРЕБОВАния к оформлению выпускной квалификационной работы

Челябинск, 2014 г.

содержание

1. СТРУКТУРА ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ

Выпускная квалификационная работа оформляется в виде папки текстовых документов и графической части.

Пояснительная записка должна содержать не менее 80 страниц машинного текста. Выполнение пояснительной записки в рукописном виде не допускается. Пояснительная записка пишется от третьего лица в неопределенной форме, шрифтом 14 «Times New Roman», с полуторным межстрочным интервалом. В тексте не допускается использование стиля Bold и Italic (жирный и курсив).

Рекомендуется представление пояснительной записки выпускной квалификационной работы в фабричной папке с четырьмя кольцами.

К Выпускной квалификационной работе прилагаются следующие документы:

- Внешняя рецензия;

- отзыв научного руководителя;

- отзыв на выпускника;

- справка;

- акт о внедрении ВКР на предприятии (если есть);

- заявление о размещение работы в ЭБС (см. далее).

Эти документы в состав пояснительной записки не включаются, каждый документ помещается в отдельный файл и все они крепятся в папку после титульного листа.

Все остальные страницы пояснительной записки, в т.ч. и титульный лист, в файлы не помещаются.

2. ОФОРМЛЕНИЕ ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ

2.1 Оформление текстовых документов (общие требования)

Текстовый документ ВКР должен быть выполнен на белой бумаге формата А4 (210x297 мм) с применением печатающих и графических устройств вывода ЭВМ (ГОСТ 2.004-88) – через 1,5 интервала, высота букв и цифр не менее 1,8 мм, цвет – черный. Рекомендуется использовать гарнитуру шрифта Times New Roman-14. При печати текстового материала следует использовать двухстороннее выравнивание.

Размеры полей: левое – не менее 30 мм, правое – не менее 10 мм, верхнее и нижнее – не менее 20 мм.

Абзацный отступ выполняется одинаковым по всему тексту документа и равен пяти знакам (15-17 мм).

Иллюстрации, таблицы и распечатки с ЭВМ допускается выполнять на листах формата A3, при этом они должны быть сложены по формату А4.

Буквы греческого и иных алфавитов, формулы, отдельные условные знаки допускается вписывать черными чернилами, пастой или тушью. При этом плотность вписанного текста должна быть приближена к плотности остального текста. Если чертежи, схемы, диаграммы, рисунки и/или другой графический материал невозможно выполнить машинным способом, для него используют черную тушь или пасту.

Опечатки, описки, графические неточности, обнаруженные в текстовом документе ВКР, допускается исправлять аккуратным заклеиванием или закрашиванием белой краской и нанесением на том же месте и тем же способом исправленного текста. Повреждение листов в текстовом документе ВКР, помарки и следы не полностью удаленного текста не допускаются.

2.2 Требования к пояснительной записке, содержащей в основном сплошной текст

Титульный лист текстового документа ВКР оформляется в виде специальных бланков, форма которых приведена в приложении 3.

Тема ВКР на титульном листе должна точно соответствовать её формулировке в приказе по институту.

Форма оформления информационной и основной частей

Титульный лист выпускной квалификационной работы оформляется на листе формата А4 согласно Приложению 3. Обозначение документа, расположенного под заголовком «ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА», составляется по следующей схеме:

ЧОУ ВПО «ЮУИУиЭ» – ВК. ХХХХХХ.ХХ ХХ ПЗ, где

ЧОУ ВПО «ЮУИУиЭ» – частное образовательное учреждение высшего профессионального образования «Южно-Уральский институт управления и экономики»;

ВК – выпускная квалификационная работа;

ХХХХХХ.ХХ – код специальности;

ХХ – две последние цифры студенческого билета;

ПЗ – пояснительная записка.

Титульный лист считается первым листом документа, но не нумеруется.

Задание на выпускную квалификационную работу принимают за второй и последующие листы документа, оформляют на листах формата А4 согласно Приложению 4 (бланк задания выдаёт выпускающая кафедра).

Задание на ВКР разрабатывается руководителем. Студент согласовывает задание с консультантами и утверждает его у заведующего кафедрой. Согласование подтверждается соответствующими подписями.

Задание на ВКР должно включать требуемые для решения поставленных задач исходные данные, обеспечивающие возможность реализации накопленных знаний в соответствии с уровнем профессиональной подготовки студента.

Задание на ВКР может предусматривать выполнение исследовательских, проектных, расчетных, экспериментальных работ и осуществляться на конкретных материалах предприятий и организаций, являющихся базой преддипломной практики.

В задании указываются заголовки всех разделов и подразделов основной части ВКР, а также перечень графического материала.

Формулировка темы ВКР в задании должна точно соответствовать её формулировке в приказе по институту.

Оформление аннотации

Аннотацию размещают на отдельной (пронумерованной) странице с заголовком «АННОТАЦИЯ» в центре и не нумеруют как раздел.

Аннотация оформляется на русском языке. Объем аннотации не должен превышать 0,5 страницы. Аннотация должна кратко отражать сущность ВКР и содержать конкретные данные о целях, технико-эксплуатационных показателях разработки, а также краткие выводы относительно области применения и технико-экономической эффективности работы.

Определения, обозначения и сокращения

Если в ВКР принята специфическая терминология, а также употребляются малораспространенные сокращения, новые символы, обозначения и т.п., то их перечень должен быть представлен в текстовом документе ВКР в виде отдельного списка.

Перечень определений начинают со слов: «В данной работе применены следующие термины с соответствующими определениями…».

Определения должны быть краткими и состоять из одного предложения. Термин записывают со строчной буквы, а определения с прописной. Термин отделяют от определения двоеточием.

Запись обозначений и сокращений (при количестве их в текстовом документе ВКР более пяти) приводят в порядке их появления в тексте с необходимой расшифровкой и пояснением.

При этом:

– сокращения в виде аббревиатур приводят после термина и отделяют от него точкой с запятой;

– сокращения в виде краткой формы термина приводят после термина в скобках и выделяют полужирным шрифтом;

– условные обозначения приводят после термина и выделяют полужирным шрифтом, при этом после условных обозначений величин приводят обозначения единиц измерения, которые отделяют запятой и выделяют полужирным шрифтом.

В текстовом документе ВКР допускается приводить без расшифровки общепринятые сокращения, установленные в национальных стандартах и правилами русской орфографии: ЭВМ, НИИ, АСУ, с. – страница, т.е. – то есть, т.д. – так далее, т.п. – тому подобное, и др. – и другие, в т.ч. – в том числе, пр. – прочие, т.к. – так как, г. – год, гг. – годы, мин. – минимальный, макс. – максимальный, шт. – штуки, св. – свыше, см. – смотри, включ. – включительно и др. сокращения.

Сокращения русских слов и словосочетаний следует принимать по ГОСТ 7.12.

Перечень допускаемых сокращений, используемых в текстовой конструкторской документации, следует принимать по ГОСТ 2.316.

Оформление содержания

Содержание выпускной квалификационной работы размещают на отдельной (пронумерованной) странице (страницах) после аннотации, снабжают заголовком «СОДЕРЖАНИЕ», не нумеруют как раздел и включают в общее количество страниц (Приложение 2).

В содержание включают номера разделов, подразделов, пунктов и подпунктов, имеющих заголовок, их наименование и номера страниц; номера и наименование (при наличии) приложений и номера их страниц; прочие наименования (перечень рисунков, таблиц и т.п.) и номера их страниц.

Наименования, включенные в содержание, записывают строчными буквами. Прописными буквами должны печататься заглавные буквы и аббревиатуры.

Построение документа

Текст документа должен быть кратким, четким и не допускать различных толкований.

При изложении обязательных требований в тексте должны применяться слова "должен", "следует", "необходимо", "требуется, чтобы", "разрешается только", "не допускается", "запрещается", "не следует". При изложении других положений следует применять слова - "могут быть", "как правило", "при необходимости", "может быть", "в случае" и т.д. При этом допускается использовать повествовательную форму изложения текста документа, например "применяют", "указывают" и т.п.

В Текстовом документе ВКР не допускается:

– применять для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), а также иностранные слова и термины при наличии равнозначных слов и терминов в русском языке;

– применять произвольные словообразования;

– применять индексы стандартов (ГОСТ, ГОСТ Р, ОСТ и т.п.), технических условий (ТУ) и других документов без регистрационного номера.

– использовать в тексте математические знаки и знак Ø (диаметр), а также знаки № (номер) и % (процент) без числовых значений. Следует писать: "температура минус 20°С"; "значение параметра больше или равно 35" (но не "температура -20°С" или «значение параметра > 36"); "стержень диаметром 25 мм" (а не "стержень Ø 25"); "изделие № 325", "номер опыта" (но не "№ опыта"); "влажность 98 %", "процент выхода" (но не " % выхода");

– применять сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственными стандартами, а также принятых в данном документе;

– сокращать обозначения единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках и боковиках таблиц и в экспликациях (расшифровках буквенных обозначений, входящих в формулы и рисунки).

Наряду с единицами СИ, при необходимости, в скобках указывают единицы ранее применявшихся систем, разрешенных к применению. Применение в одном документе разных систем обозначения физических величин не допускается.

В тексте документа числовые значения величин с обозначением единиц физических величин и единиц счета следует писать цифрами, а числа без обозначения единиц физических величин и единиц счета от единицы до девяти – словами.

Примеры

1. Провести испытания пяти труб, каждая длиной 5 м.

2. Отобрать 15 труб для испытаний на давление.

Единица физической величины одного и того же параметра в пределах одного документа должна быть постоянной. Если в тексте приводится ряд числовых значений, выраженных в одной и той же единице физической величины, то ее указывают только после последнего числового значения, например 1,50; 1,75; 2,00 м.

Если в тексте документа приводят диапазон числовых значений физической величины, выраженных в одной и той же единице физической величины, то обозначение единицы физической величины указывается после последнего числового значения диапазона.

Примеры:

1. От 1 до 5 мм.

2. От 10 до 100 кг.

3. От 10 до минус 40оС.

Недопустимо отделять единицы физических величин от их числового значения (переносить их на другую строку или страницу).

Приводя наибольшие или наименьшие значения величин, следует применять словосочетание " должно быть не более (менее)".

Приводя допустимые значения отклонений от указанных норм, требований, следует применять словосочетание "не должно быть более (менее)".

Пример: Массовая доля углекислого натрия в технической кальцинированной соде должна быть не менее 99,4 %.

Условные буквенные обозначения, изображения или знаки должны соответствовать принятым в действующем законодательстве и национальных стандартах. В текстовом документе ВКР перед обозначением параметра дают его наименование.

Пример: Температура окружающей среды Т.

В текстовом документе ВКР должны применяться термины, обозначения и определения, установленные стандартами по соответствующему направлению науки, техники и технологии, а при их отсутствии – общепринятые в научно-технической литературе. Например, в текстовом документе ВКР следует применять стандартизованные в соответствии с ГОСТ 8.417 единицы физических величин, а также их наименования и обозначения.

Деление текста

Весь текстовый документ ВКР состоит из структурных элементов. Каждый структурный элемент имеет свои особенности оформления.

Текст основной части документа разделяют на разделы, подразделы, пункты. Пункты, при необходимости, могут делиться на подпункты. При делении текста на пункты и подпункты необходимо, чтобы каждый пункт содержал законченную информацию.

Разделы, подразделы, пункты и подпункты нумеруют арабскими цифрами и записывают с абзацного отступа.

Разделы нумеруют сквозной нумерацией в пределах текста основной части. Подразделы нумеруют в пределах каждого раздела. Номер подраздела включает номер раздела и порядковый номер подраздела, разделенные точкой. Если текст не имеет подразделов, то нумерация пунктов должна быть в пределах каждого раздела и номер пункта должен состоять из номеров раздела и пункта, разделенных точкой.

Пример:

1 Типы и основные размеры (номер и заголовок первого раздела)

2 Технические требования (номер и заголовок второго раздела)

Пункты должны иметь нумерацию в пределах каждого раздела или подраздела. Номер подпункта включает номер раздела, подраздела, пункта и порядковый номер подпункта, разделенные точкой.

Пример:

3 Методы испытаний (номер и заголовок третьего раздела)

3.1 Аппараты, материалы и реактивы (номер и заголовок первого подраздела третьего раздела)

;

нумерация подпунктов второго пункта первого подраздела третьего раздела

Точка в конце номеров разделов, подразделов, пунктов, подпунктов не ставится.

Разделы и подразделы могут состоять из одного или нескольких пунктов. Если раздел состоит из одного подраздела, то подраздел не нумеруется. Отдельные разделы могут не иметь подразделов и состоять непосредственно из пунктов. Если раздел или подраздел имеет только один пункт или пункт имеет только один подпункт, то нумеровать его не следует.

Внутри пунктов или подпунктов могут быть приведены перечисления. Перед каждым перечислением следует ставить дефис или, при необходимости, ссылки в тексте на одно из перечислений, строчную букву (за исключением ё, з, о, ч, ь, й, ы, ъ), после которой ставится скобка. Для дальнейшей детализации перечислений используются арабские цифры со скобкой, причем запись производится с абзацного отступа.

Пример:

а)_________________________________________________;

б)_________________________________________________;

1)____________________________________;

2)____________________________________;

в)_________________________________________________.

Каждое перечисление записывают с абзацного отступа.

Заголовки

Разделы и подразделы должны иметь заголовки. Пункты, как правило, заголовков не имеют. Заголовки должны четко и кратко отражать содержание разделов, подразделов.

Заголовки разделов, подразделов и пунктов следует печатать с абзацного отступа с прописной буквы без точки в конце, не подчеркивая.

В начале заголовка помещают номер соответствующего раздела, подраздела либо пункта. Если заголовок состоит из двух предложений, их разделяют точкой. Переносы слов в заголовках не допускаются.

Расстояние между заголовком и текстом должно быть равно удвоенному межстрочному расстоянию; между заголовком раздела и подраздела – одному межстрочному расстоянию.

Построение таблиц

Цифровой материал, как правило, оформляется в виде таблицы в соответствии с рисунком 1. Горизонтальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей. Высота строк таблицы должна быть не менее 8 мм.

Таблица ______ ____________________________________

номер наименование таблицы

__________________________________________________

продолжение наименования таблицы

Рисунок 1

Слева над таблицей размещают слово "Таблица", выполненное строчными буквами (кроме первой прописной), без подчеркивания, и ее номер. При этом точку после номера таблицы не ставят.

При необходимости уточнения содержания таблицы приводят ее название, которое записывают с прописной буквы (остальные строчные), над таблицей слева, без абзацного отступа в одну строку с ее номером через тире. Точку после наименования таблицы не ставят.

Таблица помещается в тексте сразу же за первым упоминанием о ней или на следующей странице. Если формат таблицы превышает А4, то ее размещают в приложении к ТД. Допускается помещать таблицу вдоль длинной стороны листа документа.

Таблицы, за исключением приведенных в приложении, нумеруются сквозной нумерацией арабскими цифрами по всему текстовому документу ВКР. Если в текстовом документе одна таблица, то ее обозначают "Таблица 1" или "Таблица В.1", если она приведена в приложении В. Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения и разделяя их точкой.

Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой.

На все таблицы приводят ссылки в тексте или в приложении (если таблица приведена в приложении).

Заголовки граф (колонок) и строк таблицы приводят, начиная с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков граф и строк точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе. Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается располагать заголовки граф перпендикулярно строкам таблицы.

Диагональное деление ячеек в головке таблицы не допускается.

Если таблица выходит за формат страницы, то таблицу делят на части, помещая одну часть под другой, рядом или на следующей странице.

При делении таблицы на части слово "Таблица", ее номер и наименование помещают только над первой частью таблицы, над другими частями пишут слово "Продолжение" и указывают номер таблицы, например: "Продолжение таблицы 7".

Таблицы с небольшим количеством граф делят на части и помещают их рядом на одной странице, отделяя друг от друга двойной линией. При этом повторяют головку таблицы в соответствии с рис. 2.

Таблица___

Рисунок 2

Графу "Номер по порядку" в таблицу включать не допускается. При необходимости нумерации показателей, включенных в таблицу, порядковые номера указывают в первой графе (боковике) таблицы, непосредственно перед их наименованием в соответствии с рисунком 3.

Таблица____

Рисунок 3

Перед числовыми значениями величин и обозначением типов, марок и т. п. продукции порядковые номера не проставляют.

Если цифровые данные в пределах графы таблицы выражены в одних единицах физической величины, то они указываются в заголовке каждой графы в соответствии с рисунком 2. Включать в таблицу отдельную графу "Единицы измерений" не допускается.

Допускается в заголовках и подзаголовках граф отдельные понятия заменять буквенными обозначениями, но при условии, чтобы они были пояснены в тексте, например: D - диаметр, Н - высота, либо установлены стандартами. Показатели с одним и тем же буквенным обозначением группируют последовательно в порядке возрастания индексов в соответствии с рисунком 4.

Таблица___ Размеры в миллиметрах

Рисунок 4

Обозначение единицы физической величины общей, для всех данных в строке, выносят в боковик таблицы в соответствии с рисунком 5.

Таблица___

Рисунок 5

Если необходимо привести числовые значения одного показателя в разных единицах величины, то их размещают в отдельных графах (строках). При этом в подзаголовках каждой из этих граф приводят обозначения единицы величины в соответствии с рисунком 6. Допускается приводить числовые значения одного показателя в разных единицах величины в одной графе, путем заключения одного из значений в скобки в соответствии с рисунком 7.

Таблица___

Рисунок 6

Таблица____

Рисунок 7

Если все показатели, приведенные в графах таблицы, выражены в одной и той же единице величины, то данную единицу (начиная с предлога в) приводят над таблицей справа.

Если в большинстве граф таблицы приведены показатели, выраженные в одних и тех же единицах величин (например, в миллиметрах, вольтах), но имеются графы с показателями, выраженными в других единицах величин, то над таблицей приводится обобщенное наименование преобладающих показателей и единица, общая для этих показателей, например "Размеры в миллиметрах", "Напряжение в вольтах", а в заголовках (подзаголовках) остальных граф следует приводить обозначения других единиц величин (после наименования соответствующего показателя) в соответствии с рисунком 8.

Таблица___ Размеры в миллиметрах

Рисунок 8

Если ограничительные слова: "более", "не более", "менее", "не менее" или др. относятся ко всем значениям показателя (параметра, размера), то их помещают в заголовке (подзаголовке) графы или в заголовке строки после обозначения единицы величины данного показателя и отделяют от нее запятой в соответствии с рисунками 3, 4, 5, 8. При этом ограничительные слова приводят после наименования показателя, если единица величины данного показателя указана над таблицей.

Если повторяющийся текст состоит из двух и более слов, при первом повторении его заменяют словами "То же", а далее кавычками.

Если повторяется лишь часть фразы, то допускается эту часть заменять словами "То же" с добавлением дополнительных сведений.

Не допускается заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, обозначения марок материалов и типоразмеров продукции, обозначения ссылочных стандартов.

Иллюстрации

Количество иллюстраций, помещаемых в текстовом документе ВКР, должно быть достаточным для того, чтобы придать излагаемому тексту ясность и конкретность.

Все иллюстрации (схемы, графики, технические рисунки, фотографические снимки, осциллограммы, диаграммы и т. д.) именуются в тексте рисунками и нумеруются сквозной нумерацией арабскими цифрами по всему текстовому документу ВКР за исключением иллюстрации приложения.

Допускается нумерация рисунков в пределах каждого раздела.

Тогда номер иллюстрации составляется из номера раздела и порядкового номера иллюстрации, разделенных точкой.

Примеры:

1. Рисунок 5.1, Рисунок 7.5 и т. д.

2. Рисунок В.8 - восьмой рисунок приложения В.

Иллюстрация располагается по тексту документа сразу после первой ссылки, если она размещается на листе формата А4. Если формат иллюстрации больше А4, ее следует помещать в приложении.

Иллюстрации следует размещать так, чтобы их можно было рассматривать без поворота документа или с поворотом по часовой стрелке.

Помещаемые в качестве иллюстраций чертежи и схемы должны соответствовать требованиям государственных стандартов единой системы конструкторской документации (ЕСКД).

Иллюстрации следует выполнить на той же бумаге, что и текст. Цвет изображений, как правило, черный. Допускается выполнение чертежей, графиков, диаграмм, схем посредством использования компьютерной печати и в цветном исполнении.

Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово "рисунок", написанное полностью без сокращения, его номер и наименование помещают ниже изображения и пояснительных данных симметрично иллюстрации.

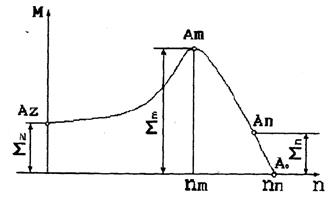

Графики, отображающие качественные зависимости, изображаются на плоскости, ограниченной осями координат, заканчивающимися стрелками. При этом слева от стрелки оси координат и под стрелкой оси абсцисс проставляется буквенное обозначение соответственно функции и аргумента без указания их единиц измерения. Пример графика показан на рисунке 9.

Рисунок 9

Графики, по которым можно установить количественную связь между независимой и зависимыми переменными, должны снабжаться координатной сеткой равномерной или логарифмической. Буквенные обозначения изменяющихся переменных проставляются вверху слева от левой границы координатного поля и справа под нижней границей поля.

Единицы измерения проставляются в одной строке с буквенными обозначениями переменных и отделяются от них запятой. Числовые значения должны иметь минимальное число значащих цифр – не более трех. Пример показан на рисунке 10.

Рисунок 10

На все иллюстрации должны быть даны ссылки в тексте стандарта.

Пример:...показан на рисунке 1.

Формулы

Формулы следует выделять из текста в отдельную строку.

Пояснение значений символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Значение каждого символа дают с новой строки в той последовательности, в какой они приведены в формуле. Первая строка расшифровки должна начинаться со слова "где" без двоеточия после него.

Пример: Плотность в килограммах на кубический метр вычисляют по

формуле

p=m/V, (1)

где р - плотность, кг/ м³;

т - масса образца, кг;

V - объем образца, м³.

Формулы, следующие одна за другой и не разделенные текстом, отделяют запятой.

Пример:

(1)

(2)

Формулы должны приводиться в общем виде с расшифровкой входящих в них буквенных значений. Буквы греческого, латинского алфавитов и цифры следует выполнять чертежным шрифтом в соответствии с требованиями стандартов ЕСКД.

Перенос формул допускается только на знаках выполняемых математических операций, причем знак в начале следующей строки повторяют. При переносе формулы на знаке, символизирующем операцию умножения, применяют знак" × ".

Формулы, за исключением приведенных в приложении, должны нумероваться сквозной нумерацией в пределах всего текстового документа ВКР арабскими цифрами в круглых скобках в крайнем правом положении на строке. Одну формулу обозначают – (1).

Пример: нумерация третьей формулы в тексте документа

А=bх+с. (3)

Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой.

Пример: (2.10) - десятая формула второго раздела.

Формулы, помещаемые в приложениях, нумеруют арабскими цифрами отдельной нумерацией в пределах каждого приложения, добавляя перед каждым номером обозначение данного приложения и разделяя их точкой.

Пример: (В.1) - первая формула Приложения В.

Формулы, помещаемые в таблицах или в поясняющих данных к графическому материалу, не нумеруют.

Допускается применять обозначения единиц в пояснениях обозначений величин к формулам. Помещать обозначение единиц физической величины в одной строке с формулами, выражающими зависимости между величинами, или между их числовыми значениями, представленными в буквенной форме, не допускается.

Примеры:

1 Неправильный вариант:

V=S/t км/ч, (1)

где S - путь, м;

t - время, с.

2 Правильный вариант:

V= S/t=100/5=20 км/ч, (2)

где V - скорость, км/ч;

S - путь, м;

t - время, с.

При использовании формул из первоисточников, в которых употреблены несистемные единицы, их конечные значения должны быть пересчитаны в системные единицы. Значения одного и того же параметра в пределах всего ТД должно выражаться в одних и тех же единицах физических величин.

При ссылке в тексте на формулы их порядковые номера приводят в скобках.

Пример:... по формуле (1).

Порядок изложения в ТД математических уравнений такой же, как и формул.

Ссылки

В текстовом документе ВКР допускаются ссылки на данный текстовый документ ВКР, стандарты, технические условия и другие нормативные документы при условии, что они полностью и однозначно определяют соответствующие требования и не вызывают затруднений в пользовании документом.

Ссылаться следует на документ в целом или его разделы и приложения. Ссылки на подразделы, пункты, таблицы и иллюстрации не допускаются, за исключением подразделов, пунктов, таблиц и иллюстраций данного текстового документа ВКР.

При ссылках на части данного ТД указывают номера разделов, подразделов, пунктов, подпунктов, формул, таблиц, рисунков, обозначения (и номера) перечислений и приложений, чертежей и схем, а при необходимости – также графы и строки таблиц и позиции составных частей изделия на рисунке, чертеже или схеме.

При ссылках на структурный элемент текста, который имеет нумерацию из цифр, не разделенных точкой, указывают наименование этого элемента полностью, например, "...в соответствии с разделом 5", "...по пункту 3".

Если номер (обозначение) структурного элемента состоит из цифр (буквы и цифры), разделенных точкой, то наименование этого структурного элемента не указывают, например: "…согласно 3.1", "...в соответствии с А.9 (приложение А)", "...в соответствии с 4.1.1...". Это требование не распространяется при ссылках на формулы, таблицы, перечисления и графический материал. В ссылках на них всегда упоминают наименование элемента ТД, например, "...по формуле (3.3)...", "...в таблице В.2 (приложение В)...","...на рисунке 1.2...","...в соответствии с перечислением б) 4.2.2...", "...в части показателя 1 таблицы 2".

Ссылки в тексте на таблицы и иллюстрации оформляют по типу: "...в соответствии с таблицей 5.3", "... в соответствии с рисунком 1.2"; "...как показано, поз. 12 и 13 на рисунке В.7 (приложение В)", "...в таблице 1.1, графа 4","...в таблице В.2 (приложение В)...", причем наименование элемента всегда приводится полностью. Сокращения табл. и рис. в тексте не допускаются.

Ссылки на чертежи и схемы, выполненные на отдельных листах, делают с указанием обозначений, например: "...как показано" на схеме ЭССХ 005115.003 ЭМ, элементы С12-С17, R20-R25...", "... приведено на чертеже общего вида ЭССХ 005115.018 ЭО", "...поз.5,18-24 сборочного чертежа ЭССХ 005115.002 СБ".

При ссылках на обязательные приложения используют слова: "...в соответствии с приложением А", а при ссылках на рекомендуемые и справочные – слова: "... приведен в приложении В". При этом статус приложений не указывают.

При ссылке в тексте на использованные источники следует приводить их номера, заключенные в квадратные скобки, например: "... как указано в монографии [103]"; "... в работах [11, 12, 15-17]".

Допускается вместо квадратных скобок выделять номер источника двумя косыми чертами, например /17/.

При ссылках на стандарты и технические условия указывают только их обозначение, при этом допускается не указывать год их утверждения при условии полного описания их в списке использованных источников по ГОСТ 7.1. При ссылке на несколько стандартов повторяют индексы стандартов.

Оформление расчетов

Порядок изложения расчетов в ТД определяется характером рассчитываемых величин. Расчеты должны выполняться с использованием единиц системы СИ.

Расчеты в общем случае должны содержать:

– эскиз или схему рассчитываемого изделия (электроустановки);

– задачу расчета (с указанием, что требуется определить при расчете);

– данные для расчета;

– условия расчета;

– расчет;

– заключение.

Эскиз или схему допускается вычерчивать в произвольном масштабе, обеспечивающем четкое представление о рассчитываемом объекте.

Данные для расчета, в зависимости от их количества, могут быть изложены в тексте или оформлены в виде таблицы.

Условия расчета должны пояснять особенности принятой расчетной модели и применяемые средства автоматизации инженерного труда. Приступая к расчету, следует указать источник литературы, в соответствии с которым выполняются конкретные расчеты.

Пример: "Расчет токов короткого замыкания проводим по методике, изложенной в [2]".

Расчет, как правило, разделяют на пункты, подпункты или перечисления. Пункты (подпункты, перечисления) расчета должны иметь пояснения, например; "определяем..."; "по графику, приведенному на рисунке 3.4, находим..."; "согласно рекомендациям [4], принимаем...".

В изложении расчета, выполненного с применением ЭВМ, следует привести краткое описание методики расчета с необходимыми формулами и, как правило, структурную схему алгоритма или программы расчета. Распечатка расчета с ЭВМ помещается в приложении текстового документа ВКР, а в тексте делается ссылка, например: "... результаты расчета на ЭВМ приведены в приложении С".

Заключение должно содержать выводы о соответствии объекта расчета требованиям, изложенным в задаче расчета.

Пример - Заключение: полученные величины максимальных и минимальных значений тока КЗ позволяют правильно выбрать аппараты защиты и проверить их чувствительность.

Нумерация листов ТД

Все листы ТД, включая приложения, должны иметь сквозную нумерацию. Первым листом является титульный лист.

Номер листа проставляется в его правом нижнем углу. На титульном листе номер не проставляется.

При выполнении ТД по формам 9 и 9а ГОСТ 2.106 с основными надписями по формам 2 и 2а ГОСТ 2.104 (формам 3 и 6 ГОСТ 21.101) номер листа проставляется в соответствующей графе основной надписи. Заглавным листом ТД следует считать первый лист содержания.

Оформление перечислений

Внутри подразделов пунктов и подпунктов могут быть даны перечисления. Перед каждой позицией перечисления следует ставить дефис или при необходимости ссылки в тексте документа на одно из перечислений, строчную букву, после которой ставят скобки. Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставят скобку.

Не рекомендуется делать ссылки на элементы перечисления.

Каждый структурный элемент начинается с абзацного отступа.

Пример

- -------------------------------

- -------------------------------

а) ----------------------------

б) ----------------------------

1)-------------------------

2)-------------------------

Оформление заголовков

Заголовки глав пишут прописными буквами и размещают по центру.

Например, ГЛАВА 1 НАЗВАНИЕ ГЛАВЫ

Заголовки подразделов записывают с абзаца 1,25 строчными буквами (кроме первой прописной).

Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят. Также не ставят точку между номером главы и названием главы.

Если заголовок состоит из двух предложений, их разделяют точкой.

Каждую главу рекомендуется начинать с нового листа.

Расстояние между заголовком и последующим текстом, между заголовком главы и подраздела

Расстояние между заголовком и последующим текстом, а также между заголовками главы и подраздела, должно быть равно трем интервалам.

Для глав и подразделов, текст которых записывают на одной странице с текстом предыдущей главы, расстояние между последней строкой текста и последующим заголовком должно быть равно трем интервалам.

Расстояние между основаниями строк заголовка принимают таким, как в тексте.

Нумерация глав, подразделов, пунктов и подпунктов

Главы, подразделы, пункты и подпункты следует нумеровать арабскими цифрами без точки после последней цифры номера.

Главы должны иметь порядковый номер (1, 2 и т.д.).

В пределах главы должна быть сквозная нумерация по всем подразделам, пунктам и подпунктам, входящим в данную главу.

Нумерация подразделов включает номер раздела и порядковый номер подраздела, входящего в данный раздел, разделенного точкой (2.1; 3.1 и т.д.).

При наличии разделов и подразделов к номеру подраздела после точки добавляют порядковый номер пункта и подпункта (3.1.1, 3.1.1.1 и т.д.).

Изложение текста документа

Полное наименование объекта на титульном листе, в основной надписи и при первом упоминании в тексте документа должно быть одинаковым с наименованием его в основной части документа.

Текст документа должен быть кратким, четким, исключающим возможность неоднозначного толкования.

Термины и определения должны быть едиными и соответствовать установленным стандартам, а при их отсутствии – общепринятым в научно-технической литературе, и приводиться в перечне терминов.

В тексте пояснительной записки не допускается:

– применение для одного и того же понятия различных научных терминов, близких по смыслу (синонимов);

– сокращение обозначений единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках и боковиках таблиц, а также в расшифровках обозначений, входящих в формулы;

– применение сокращений слов, кроме установленных правилами русской орфографии, а также соответствующими государственными стандартами.

При использовании математических знаков запрещается использование математического знака «-» (минус) перед отрицательными значениями величин; вместо математического знака «-» следует писать слово «минус», а также не допускается употребление математических знаков без цифр, таких как ≤ (меньше либо равно), ≥ (больше либо равно), ≠ (не равно), а также знаки № (номер) и % (процент).

При первом упоминании в тексте пояснительной записки какого-либо объекта (наименования организации, документа или предмета), имеющего сокращенное обозначение, аббревиатуру, а также на титульном листе и в оглавлении, это наименование приводится полностью. Если в дальнейшем предполагается использование сокращенных обозначений, то после первого употребления наименования в тексте (к этому не относится титульный лист и оглавление) в скобках дается его сокращение.

Пример – …. акционерный коммерческий банк (АКБ) и т.п.

Перед обозначением какого-либо показателя или параметра в тексте дают его пояснение, например, «Риск осуществления финансовых операций в заданный период (РФ)…».

Единица физической величины одного итого же параметра должна быть одинаковой в пределах всего текста. Например, если сумма инвестиций Sn оценивались в миллионах рублей в начале текста (Sn>100 млн. руб.), то и в другой части текста этот показатель должен оцениваться в тех же единицах.

В тексте документа числовые значения величин с обозначением единиц физических величин и единиц счёта следует писать цифрами, а числа без обозначения единиц физических величин и единиц счёта от единицы до девяти – словами.

Пример – ….провести испытание пяти труб, каждая длиной 5 м.

Римские цифры допускаются только для обозначения сорта (категории, класса) продукции, валентности химических элементов, кварталов года, полугодия. В остальных случаях для установления числовых значений применяют арабские цифры.

Римские цифры, числовые значения календарных дат и количественных числительных не должны иметь падежных окончаний. Падежные окончания допускаются только при указании концентрации раствора.

Пример – 5% - ный раствор.

Размерность одного и того же параметра в пределах одного и того же документа должна быть постоянной.

Оформление сносок

Необходимые пояснения к тексту документа могут оформляться сносками.

Сноска обозначается цифрой со сноской вынесенные на уровень линии верхнего обреза шрифта.

Пример …. «печатающее устройство²⁾ …» или «бумага⁵⁾».

Если сноска относится к отдельному слову, знак сноски помещается непосредственно у этого слова, если же к предложению в целом, то в конце предложения.

Текст сноски располагают в конце страницы и отделяют от основного текста линией длиной 3 см, проведенной в левой части страницы.

Допускается вместо цифр выполнять сноски звёздочками. При этом применять более четырёх звёздочек не рекомендуется.

Сноски к таблицам располагают непосредственно под таблицей.

Пример – Набор данных, используемых для распечатки

¹⁾ Имя SSSSSSS должно быть задано при настройке операционной системы.

²⁾ Для уменьшения простоев центрального процессора из-за операций ввода-вывода может быть использована магнитная лента.

Оформление иллюстраций

Иллюстрации могут быть расположены в тексте документа и (или) в приложении.

Иллюстрации могут быть расположены как по тексту документа, так и в конце его. Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один он обозначается «Рисунок 1».

Иллюстрации каждого приложения обозначаются отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.

Пример – Рисунок А 3.

При ссылках на иллюстрации следует писать «…в соответствии с рисунком 2».

Слово «Рисунок» и его номер приводят под графическим материалом по центру. Далее должно быть приведено его тематическое наименование, отделенное тире.

Пример – Рисунок 4 – Организационная структура (под рисунком).

При необходимости под графическим материалом помещают также поясняющие данные. В этом случае слово «Рисунок» и наименование графического материала помещают после поясняющих данных. Не допускается в тексте писать сокращенно рис. или табл., только полностью рисунок или таблица.

Оформление формул

Формулы в документе, за исключением формул, помещаемых в приложении, должны нумероваться сквозной нумерацией арабскими цифрами, которые записывают на уровне формулы справа в круглых скобках. Одну формулу обозначают – (1).

Ссылки в тексте на порядковые номера формул дают в круглых скобках.

Пример – ……в формуле (2).

Формулы, помещаемые в приложениях, должны нумероваться арабскими цифрами в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения.

Пример – ……в формуле (Г.5).

Порядок изложения в документах математических уравнений такой же, как и формул.

В формулах в качестве символов следует применять обозначения, установленные соответствующими государственными стандартами. Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Пояснение каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле. Первая строка пояснения должна начинаться со слова “где” без двоеточия после него.

Пример – ………в формуле

Рзак = -R+λt, (3)

где Рзак - точка заказа;

R - резервный запас;

λ- средний размер спроса валюты;

t- продолжительность процесса обмена.

При делении документа на части номер части ставится перед порядковым номером формулы и отделяется от последней точкой, например: «в формуле (1.4)».

Ссылки на стандарты

В тексте документа допускаются ссылки на стандарты (кроме стандартов предприятий), технические условия и другие документы (например, документы органов государственного надзора, правила и нормы Госстроя РФ). При ссылках на стандарты и технические условия указывают их обозначения.

Ссылаться следует на документ в целом или на его разделы и приложения (с указанием обозначения и наименования документа, номера и наименования раздела или приложения). При повторных ссылках на раздел или приложения указывают только номер.

При ссылках на документ допускается проставлять в квадратных скобках его порядковый номер в соответствии с перечнем ссылочных документов.

Допускается указывать только обозначения документов и (или) разделов без указания их наименований. Ссылки на отдельные подразделы, пункты и иллюстрации другого документа не допускаются. Допускаются ссылки внутри документа на пункты, иллюстрации и отдельные подразделы.

Оформление таблиц

Цифровой материал для достижения лучшей наглядности и сравнимости показателей, как правило, следует оформлять в виде таблицы.

Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если в документе одна таблица, она должна быть обозначена «Таблица 1».

Таблицы каждого приложения обозначаются отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения, например, «Таблица В.2».

Таблица 1 – Заголовок таблицы

Таблица может иметь заголовок, который следует выполнять строчными буквами, прописными должны печататься первые буквы и аббревиатуры. Заголовок размещают над таблицей с абзаца 1,25; заголовок должен быть кратким и полностью отражать содержание таблицы.

Заголовки граф таблицы начинают с прописных букв, а подзаголовки – со строчных, если они составляют одно предложение с заголовком.

Если подзаголовки имеют самостоятельное значение, то их пишут с большой буквы. В конце заголовков и подзаголовков таблиц знаки препинания не ставят. Заголовки указывают в единственном числе.

Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается. При переносе части таблицы на другой лист заголовок помещают только над первой частью.

Слово «Таблица», заголовок (при его наличии) и порядковый номер таблицы указывают один раз над первой частью таблицы, над последующими частями пишут с левой стороны «Продолжение таблицы 2», если документ содержит две и более таблицы.

Графу «№ п/п» в таблицу не включают, для облегчения ссылок в тексте документа допускается нумерация граф.

Если цифровые данные в графах таблицы выражены в различных единицах, то их указывают в заголовке каждой графы.

Слова «более», «не более», «не менее», «менее», «в пределах» следует помещать рядом с наименованием соответствующего параметра или показателя в боковине таблицы или в заголовке графы.

Числовые значения величин в одной графе должны иметь, как правило, одинаковое количество десятичных знаков.

Интервал значения величин в тексте записываются со словами «от» и «до», например, количество рублей должно быть от 100 до 500 руб. или через тире, например, «п/п 7-12».

На все таблицы должны быть ссылки в тексте документа.

Оформление примечаний и примеров

В примечаниях к тексту и таблицам указывают только справочные пояснительные данные.

После слова «Примечание» точку или двоеточие не ставят. Несколько примечаний следует нумеровать по порядку арабскими цифрами без точки.

Пример – Оформление одного примечания.

Примечание__________________________________________________

Пример – Оформление нескольких примечаний.

Примечания

1 _________________________________________________________

2 _________________________________________________________

Примеры размещают, нумеруют и оформляют также как и примечания.

Оформление приложений

Иллюстрированный материал, таблицы или текст вспомогательного характера допускается оформлять в виде приложений.

Приложения оформляют как продолжение данного документа на последующих страницах или выпускают в виде отдельного документа.

Каждое Приложение Голжно начинаться с новой страницы с указанием наверху посередине страницы слово «ПРИЛОЖЕНИЕ А» прописными буквами и иметь тематический заголовок, который записывают симметрично тексту с прописной буквы.

Приложения обозначаются заглавными буквами русского алфавита, начиная с буквы А за исключением букв Ё, З, Й, О, Ч, Ь, Ы, Ъ.

Если в документе одно приложение, оно обозначается «ПРИЛОЖЕНИЕ А».

Приложения, выпущенные в виде отдельного документа, обозначают как часть документа. При необходимости в таком приложении может быть помещено «Содержание».

Допускается объединять несколько приложений в отдельную часть документа.

Содержание каждого приложения, при необходимости, разбивают на разделы, подразделы, пункты, нумеруемые отдельно по каждому приложению.

Нумерация страниц документа и приложений, входящих в состав документа, должна быть сквозная, если приложения не выполняются отдельным документом.

Иллюстрации и таблицы в приложении нумеруют в пределах каждого приложения.

На приложения должны быть даны ссылки в основном в тексте документа.

Все приложения должны быть перечислены в листе «Содержание» c указанием их номеров и заголовков.

3. ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ И СХЕМ

Общие требования

Графический материал, представленный в виде чертежей, эскизов и схем, характеризующих основные выводы и предложения исполнителя, должен совместно с текстовым документом ВКР раскрывать или дополнять содержание.

Состав и объем графического материала применительно к работам по конкретной образовательной специальности или конкретному образовательному направлению должны определяться методическими указаниями профилирующей кафедры. Количество графического материала должно быть достаточно для пояснения излагаемого текста.

Графический материал, выполненный в виде рисунков, следует располагать непосредственно после текста, в котором он упоминается впервые.

Графический материал, выполненный в виде самостоятельного документа, например конструкторский документ – чертеж, схема, должен иметь рамку и в правом нижнем углу листа основную надпись по ГОСТ 2.104 или по ГОСТ 21.101. Такой графический материал выносится в Приложение И тексту текстового документа ВКР (см. рисунки 11, 13).

Графический материал должен отвечать требованиям действующих стандартов по соответствующему направлению науки, техники или технологии и может выполняться: неавтоматизированным методом – карандашом, пастой, чернилами или тушью, либо автоматизированным методом – с применением графических и печатающих устройств вывода ЭВМ.

Цвет изображений – черный на белом фоне. В оформлении всех листов графического материала следует придерживаться единообразия.

При выполнении чертежей и схем автоматизированным методом допускается все элементы чертежа (схемы) пропорционально уменьшать, если это не затрудняет чтение документа.

Если чертежи и схемы представляются на технических носителях данных ЭВМ, в конце текстового документа ВКР рекомендуется приводить их копии на бумаге с уменьшением до формата А4 или A3, о чем должна быть сделана запись в содержании.

На весь графический материал должны быть ссылки в тексте текстового документа ВКР, оформленные в соответствии c п.5.8.

Графический материал, предназначенный для демонстрации на публичной защите (демонстрационный материал), оформляется в виде чертежей или плакатов на белой бумаге формата А1 в соответствии с требованиями стандартов ЕСКД или СПДС.

Демонстрационный материал к технико-экономической и технологической частям, к специальной части, разделу безопасности жизнедеятельности, экспериментальные данные должны отвечать требованиям наибольшей наглядности и свободно просматриваться с расстояния 3–5 м.

Графические обозначения элементов на демонстрационных листах можно увеличивать пропорционально размерам, указанным в стандартах, для более удобного чтения чертежей перед комиссией.

При оформлении демонстрационного материала в виде плакатов допускается применение цветных изображений и надписей.

На демонстрационных листах выполняется основная надпись по ГОСТ 2.104 форма 2 или по ГОСТ 21.101 форма 5 (см. рисунки 11, 13).

Оформление чертежей деталей и сборочных чертежей

Оформление чертежей деталей и сборочных чертежей должно соответствовать требованиям стандартов ЕСКД.

На чертеже детали должны быть указаны: все размеры, необходимые для изготовления данной детали, с указанием предельных отклонений размеров, причем предельные отклонения размеров должны соответствовать требованиям стандартов Единой системы допусков и посадок (ЕСДП);

– шероховатость поверхностей детали, выполняемых по данному чертежу, независимо от метода их образования;

– технические требования, которые должны располагаться над основной надписью чертежа;

– условные обозначения марки материала в соответствии со стандартами или техническими условиями на данный материал.

На сборочных чертежах должны быть указаны:

– габаритные размеры изделия;

– установочные и присоединительные размеры сборочной единицы (прибора, блока, узла и т.п.), при этом должны быть нанесены:

а) координаты расположения, размеры с предельными отклонениями элементов, служащих для соединения с сопрягаемыми изделиями;

б) другие параметры, например, для зубчатых колес, служащих элементами внешней связи, модуль, количество и направление зубьев;

– технические требования, предъявляемые к сборке изделия;

– номера позиций, указанные в спецификации сборочной единицы.

Номера позиций наносят на полках линий-выносок, проводимых от изображений составных частей. Номера позиций указывают на тех изображениях, на которых соответствующие составные части проецируются как видимые, как правило, на основных видах и заменяющих их разрезах.

Номера позиций располагают параллельно основной надписи чертежа вне контура изображения и группируют в колонку или строчку по возможности на одной линии. Номер позиций наносят на чертеж, как правило, один раз.

Размер шрифта номеров позиций должен быть на один – два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

При выполнении чертежей деталей и сборочных чертежей необходимо пользоваться нормативно-технической документацией, приведенной в приложении 5.

Основная надпись выполняется по ГОСТ 2.104 форма 1.

Спецификация изделия

Спецификация определяет состав сборочной единицы, комплекса или комплекта и необходима для его изготовления, комплектования конструкторских документов и планирования запуска в производство указанных изделий. В спецификацию вносят составные части, входящие в специфицируемое изделие, а также конструкторские документы, относящиеся к этому изделию и его неспецифицируемым составным частям.

Спецификация в общем случае должна состоять из следующих разделов:

– документация;

– комплексы;

– сборочные единицы;

– детали;

– стандартные изделия;

– прочие изделия;

– материалы;

– комплекты.

Наличие тех или иных разделов определяется составом самого изделия. Наименование каждого раздела указывают в виде заголовка в графе "Наименование" и подчеркивают. Заполнение разделов спецификации – по ГОСТ 2.106.

Спецификацию составляют на отдельных листах формата А4 по формам 1, 1а ГОСТ 2.106 (приложение А). Допускается помещать спецификацию на поле сборочного чертежа. При этом ее заполняют в том же порядке и по той же форме, что и спецификацию, выполненную на отдельных листах.

Оформление чертежей общего вида

Чертеж общего вида – это документ, определяющий конструкцию изделия, взаимодействие его основных составных частей и поясняющий принцип работы изделия.

Чертеж общего вида должен содержать:

– изображения изделия (виды, разрезы, сечения), текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы изделия;

– размеры и другие, наносимые на изображения, данные (при необходимости);

– схему, если она требуется, но оформлять ее отдельным документом нецелесообразно;

– технические характеристики изделия, его состав и назначение.

Чертежи общего вида следует выполнять, как правило, в аксонометрических проекциях. Изображения выполняют с максимальными упрощениями, предусмотренными стандартами ЕСКД для рабочих чертежей.

Наименования и обозначения составных частей на чертежах общего вида необходимо указывать одним из следующих способов:

– на полках линий-выносок;

– в таблице, размещаемой на том же листе, что и изображение изделия.

При наличии таблицы номера позиций составных частей, включенных в таблицу, указывают на полках линий-выносок.

Оформление схем

Оформление элек т рических схем должно соответствовать требованиям стандартов, приведенных в приложении М. Перечень элементов для электрических схем следует выполнять в соответствии с ГОСТ 2.702.

На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все электрические связи между ними, а также электричес

Date: 2015-09-24; view: 537; Нарушение авторских прав
