Установка резцов в резцедержателе по шаблонам и рискам

Рис.7

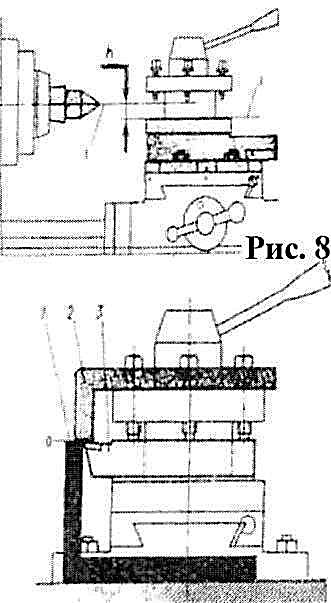

2.1. Можно производить установку резцов по шаблону, рискам на пиноли или корпусе задней бабки. На вертикальной стороне шаблона (рис. 7) нанесена миллиметровая шкала. Нулевой штрих шаблона должен отстоять от опорной поверхности 3 на величину h, равную расстоянию от опорной поверхности 3 (рис. 8) резцедержателя до оси центров. Резец 2 (рис. 7) поместить на шаблон и по штриху, против которого находится вершина резца, определить толщину требуемой подкладки (подкладок). Для установки вершины резцов на уровне оси центров станка можно использовать горизон­тальную риску, проведенную на пиноли или корпусе задней бабки, или риску на пластинке, прикреплённой к ней.

Рис. 9

2.2. Установку резцов можно производить с помощью простых шаблонов, устанавливаемых на станке. Шаблон 1 (рис. 9) установить горизонтальной стороной на поперечные са­лазки, а по вертикальной стороне с миллиметровыми делениями и вершине резца 3 определить толщину требуемых подкладок. Если пользоваться шаблоном 2 без делений, то его следует установить на резцедержатель, и по торцовой поверхно­сти вертикальной стороны шаблона и вершине резца определить толщину подкладки (подкладок).

2.3. Установка резца по универсальному шаблону, устанавливаемому на резцедержателе, производится сле­дующим способом. Шаблон устанавливается с планкой 3 (рис. 10) на резцедержатель. Опустить скобу 2 шаблона так, чтобы её нижняя плоскость находилась на уровне оси цен­тров станка, и закрепить винтом 1. Снять шаблон и против нулевого деления нанести риску на планке 3. Для облегче­ния и ускорения точной установки резца на уровне оси цен­тров станка применяют две клиновые подкладки 4 и 5.
