Включение и выключение механизма продольной подачи суппорта

4.1. Включить электродвигатель и механизм шпин­деля на прямое вращение. Включить механизм суппорта на прямую продольную подачу (рис. 8, 9). Рукоятку 3

из среднего положения I повернуть влево до отказа в положение II. При этом суппорт должен перемещаться справа налево, т. е. от задней бабки станка к передней (прямая продольная подача). При подходе каретки суппорта к передней бабке выключить станок и присту­пить к выполнению следующего приёма.

4.2. После установки рукоятки 3 в среднее положе­ние I включить механизм суппорта на обратную продольную подачу (рис. 10), где рукоятка 3 из среднего положения I поворачивается вправо до отказа в положе­ние III. При подходе каретки суппорта к задней

бабке на расстояние 150...200 мм немедленно приступить к выполнению следующего приёма.

Рис. 10

Рис. 11

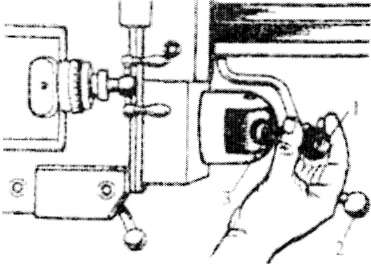

4.3. Включение и выключение механизма ускоренного хода суппорта (рис. 11). Необходимо, нажимая пальцем на кнопку 1 (рис. 10), повернуть рукоятку 3 из среднего положения I влево в положение II и удерживать её вместе с кнопкой во включенном положении. При этом суппорт должен ускоренно перемещаться к передней бабке станка (прямой ускоренный ход). При подходе суппорта к передней бабке на заданное расстояние выключить механизм, отпустить кнопку 1 и правой рукой выключить механизм, повернув рукоятку 3 в среднее положение I. Таким же образом поступить при включении суппорта на обратный ускоренный ход. При этом повернуть рукоятку 3 вместе с нажатой кнопкой 1 в положение III (рис. 10).
