Расчет ригеля на местную устойчивость

Потеря местной устойчивости ригелем сопровождается возникновением значительных касательных напряжений (визуально – кручение).

Потеря двутавровым ригелем местной устойчивости

Рисунок 4.4 - Возникновение касательных напряжений, двутавровым ригелем (кручение).

Проверку на местную устойчивость производим по условию:

(4.11)

где n – коэффициент запаса прочности, n = 2,4; n₀ – коэффициент запаса местной устойчивости.

(4.12)

где Q – вес перемещаемого, груза, Н; τ

h_c – высота балки, м

s_c – толщина стенки двутавровой балки, м.

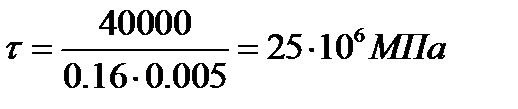

Напряжения τ_кр вычисляются по следующей формуле:

(4.13)

где σТ - предел текучести, СтЗсп = 240 МПа.

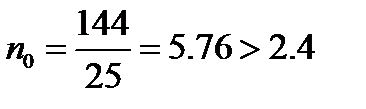

Тогда коэффициент запаса местной устойчивости составит:

Т.е. условие местной устойчивости выполняется.

Двутавр из СтЗсп можно не укреплять ребрами жесткости, т.к. стенка под нагрузкой достигнет текучести от касательных напряжений раньше, чем потеряет устойчивость при h_c/δ_c < 90, h_c/δ_c = 160/5 = 32 < 90. Потеря местной устойчивости может происходить только у стенок и поясов. Критическими значениями гибкости для поясов балок из СтЗсп является:

(4.14)

где b – ширина полки, b = 81 мм;

t – средняя толщина полки балки, t = 7.8 мм.

Т.е. условие выполняется.
