Цикл Карно

Рассмотрим простейший случай, ког­да имеется один горячий с температу­рой T1 и один холодный с температурой T2 источники теплоты. Теплоемкость каждого из них столь велика, что отъем рабочим телом теплоты от одного источ­ника и передача ее другому практически не меняет их температуры.

цикл, состоящий из двух изотерм и двух адиабат, носит название цикла К а р н о, поскольку именно с его по­мощью С. Карно в 1824 г. установил ос­новные законы превращения тепловой энергии в механическую.

Осуществление цикла Карно в тепло­вой машине можно представить следую­щим образом. Газ (рабочее тело) с на­чальными параметрами, характеризую­щимися точкой а, помещен в цилиндр под поршень, причем боковые стенки цилиндра и поршень абсолютно нетеплопроводны, так что теплота может передаваться только через основание ци­линдра.

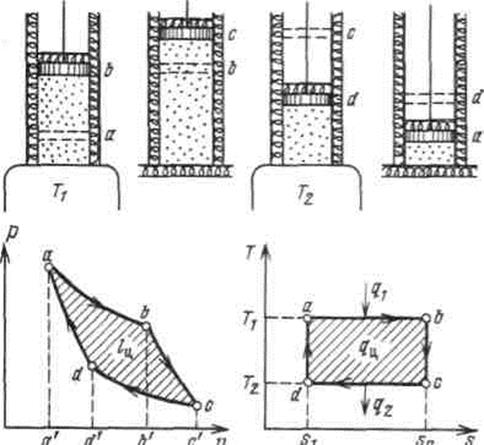

Рисунок 4.3 - Прямой цикл Карно

Вводим цилиндр в соприкосновение с горячим источником теплоты. Расширя­ясь изотермически при температуре от объема va до объема vb, газ забирает от горючего источника теплоту . В точке b подвод теплоты прекра­щаем и ставим цилиндр на теплоизолятор. Дальнейшее расширение рабочего тела происходит адиабатно. Работа рас­ширения совершается при этом только за счет внутренней энергии, в результате чего температура газа падает до T2.

Теперь возвратим тело в начальное состояние. Для этого сначала поместим цилиндр на холодный источник с темпе­ратурой T2 и будем сжимать рабочее тело по изотерме cd, совершая работу l2 и отводя при этом к нижнему источнику от рабочего тела теплоту . Затем снова поставим цилиндр на теплоизолятор и дальнейшее сжатие проведем в адиабатных условиях. Рабо­та, затраченная на сжатие по линии da, идет на увеличение внутренней энергии, в результате чего температура газа уве­личивается до T1.

Таким образом, в результате цикла каждый килограмм газа получает от го­рячего источника теплоту q1, отдает хо­лодному теплоту q2 и совершает работу lц.

Подставив в формулу , спра­ведливую для любого цикла, выраже­ния для q1 и q2, получим, что терми­ческий КПД цикла Карно определяет­ся формулой

.

Из нее видно, что термический КПД цикла Карно зависит только от абсолют­ных температур горячего и холодного источников. Увеличить КПД цикла мож­но либо за счет увеличения температуры горячего источника, либо за счет умень­шения температуры холодного, причем влияние температур и на значение различно:

,

,

а так как .

Таким образом, увеличение темпера­туры горячего источника в меньшей сте­пени повышает КПД цикла Карно, чем такое же (в Кельвинах) уменьшение тем­пературы холодного.

Являясь следствием второго закона термодинамики, формула для КПД цик­ла Карно, естественно, отражает его со­держание. Из нее видно, что теплоту горячего источника можно было бы пол­ностью превратить в работу, т. е. полу­чить КПД цикла, равный единице, лишь в случае, когда либо . Оба значения температур недостижимы. (Недостижимость абсолютного нуля темпе­ратур следует из третьего начала термо­динамики).

При T1=T2 термический КПД цикла равен нулю.

Это указывает на невозмож­ность превращения теплоты в работу, если все тела системы имеют одинаковую температуру, т. е. находятся между со­бой в тепловом равновесии. Для ориентировки приводим значе­ния термического КПД цикла Карно при различных температурах горячего источ­ника и при температуре холодного источ­ника, равной 10 °С.

t,°С
	0,40	0,58	0,68	0,74	0,78	0,81	0,83	0,85

Приведенные цифры дают КПД иде­ального цикла. Коэффициент полезного действия реального теплового двигателя, конечно, ниже.
