Выполнить конструкцию межэтажного перекрытия по деревянным балкам с накатом

Деревянные перекрытия (рис. 1) в большинстве случаев состоят из несущих балок, пола, межбалочного заполнения и отделочного слоя потолка. Звуко- или теплоизоляция обеспечивается настилом, который называют накатом.

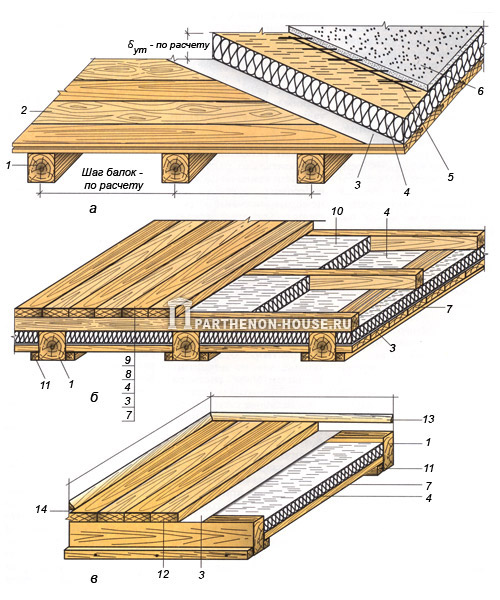

Рис. 1. Виды деревянных перекрытий: а - чердачное перекрытие с утеплением по верхней обшивке; б - перекрестное чердачное утепление; в -надподвальное перекрытие с межбалочным утеплением; 1 - балки перекрытия; 2 - дощатая обшивка; 3 - пароизоляция; 4 - первый слой утеплителя; 5 - арматурная сетка; 6 - паропроницаемая стяжка; 7 - деревянный (дощатый) накат; 8 - перекрестный каркас; 9 - дощатая обшивка (как вариант - паропроницаемая армированная стяжка); 10 - второй слой утеплителя; 11 -черепной брусок; 12 - деревянный пол; 13 - плинтус; 14 - щель воздухообмена.

Балки чаще всего представляют собой деревянные брусья прямоугольного сечения. Для накатов целесообразно применять деревянные щиты. В целях экономии древесины дощатые накаты можно заменять накатами из ребристых или пустотелых гипсовых или легкобетонных блоков. Такие элементы несколько тяжелее деревянных накатов, зато они невозгораемые и не загнивают.
Для обеспечения лучшей звукоизоляции от воздушного переноса звука по накату делают глинопесчаную смазку толщиной 20-30 мм, поверх которой насыпают шлак или сухой прокаленный песок толщиной 6-8 см. Засыпка из пористого материала поглощает часть звуковых волн.
В конструкцию деревянного перекрытия входит настил пола из строганных шпунтованных досок, прикрепляемых гвоздями к лагам, из пластин или досок, которые укладывают поперек балок через 500-700 мм.
