Монолитные и балочные

Монолитные перекрытия. При реконструкции зданий кри­волинейной и сложной формы, когда применение сборных конструкций перекрытий сопряжено с использованием боль­шого числа доборных элементов и монолитных участков, мо­жет быть рекомендовано монолитное перекрытие. Эта реко­мендация базируется на индустриальности монолитных систем, адаптированных к различным технологическим условиям, а также на механизации процессов транспортирования, укладки и уплотнения бетонной смеси.
Комплексный технологический процесс устройства моно­литного перекрытия включает:

• подготовительные работы по пробивке штраб, усилению или замене отдельных участков кладки;
• установку опалубки перекрытия;
• армирование стержнями, арматурными каркасами и сет­ками;
• механизированную подачу и укладку бетонной смеси;
• уход за бетоном, контроль качества, а в зимних услови­ях — соблюдение режимов тепловой обработки;
• распалубливание.

В качестве опалубок могут быть задействованы отечествен­ные и зарубежные опалубочные системы. Основными принци­пами формирования опалубки являются: установка телескопи­ческих стоек (пространственных рам из стоек) с оголовками и фиксаторами, укладка по ним балочной системы для восприя­тия всех нагрузок, устройство палубы из унифицированных щитов или листов водостойкой фанеры. Один из вариантов опалубки приведен на рис. 29.14.

Рис. 29.14. Схема устройства монолитных безбалочных перекрытий:
1— телескопическая стойка с оголовником; 2 — опорные балки; 3 — прогоны; 4 — палуба из фанеры; 5 — монолитный железобетон; 6 — виброрейка

Балочные перекрытия успешно используют при однопролетной и двухпролетной схемах зданий, когда необходимо полу­чить достаточно большие перекрываемые площади. При ре­конструкции балочные перекрытия устраивают, если несущая способность кирпичной кладки обеспечивает восприятие нагрузки. При выполнении опалубочных работ тщательно конт­ролируют геометрические размеры и высотные отметки всех балок на захватке. Армирование конструкций выполняют кар­касами заводского изготовления или отдельными стержнями. Контролируют проектное положение арматурного каркаса в опалубке, используют различные фиксаторы.

Конструктивно применяют две схемы опалубки балочного перекрытия — с использованием стоек и струбцин и подвесную систему (рис. 29.15).

Рис. 29.15. Схемы опалубочных систем для устройства балочных перекрытий:
а— с поддерживающими стойками; 1 — боковой шит балки; 2 — винтовой домкрат; 3 — балочная струбцина; 4 — телескопическая стойка; 5 — поддерживающие стойки; 6 — опорная балка; 7 — ригель; 8 — палуба из фанеры; 9 — плита перекрытия; 10 — балка перекрытия; б — с использованием подвесной опалубки балок: 1 — хомут, 2 — опалубоч­ные шиты; 3 — телескопические стойки; 4 — распределительная балка; 5 — прогон; 6 — палуба из фанеры; 7 — плита перекрытия; 8 — балка перекрытия

Балки высотой более 0,8 м бетонируют от­дельно от перекрытия, во всех остальных случаях принимают совместное бетонирование с направлением параллельно балкам. В густоармированные балки рекомендуется укладывать литые и высокопластичные бетонные смеси с обязательным уплотнени­ем вибраторами.

Технология встроенных монолитных систем без изменения расчетной схемы здания основана на использовании неполно­го безбалочного каркаса с опиранием перекрытия на стены. Для передачи нагрузки на стены в них на уровне перекрытия устраивают углубления (штрабы) на толщину перекрытия. Более эффективная работа стен и перекрытия может быть до­стигнута благодаря установке анкеров в стены (рис. 29.16).

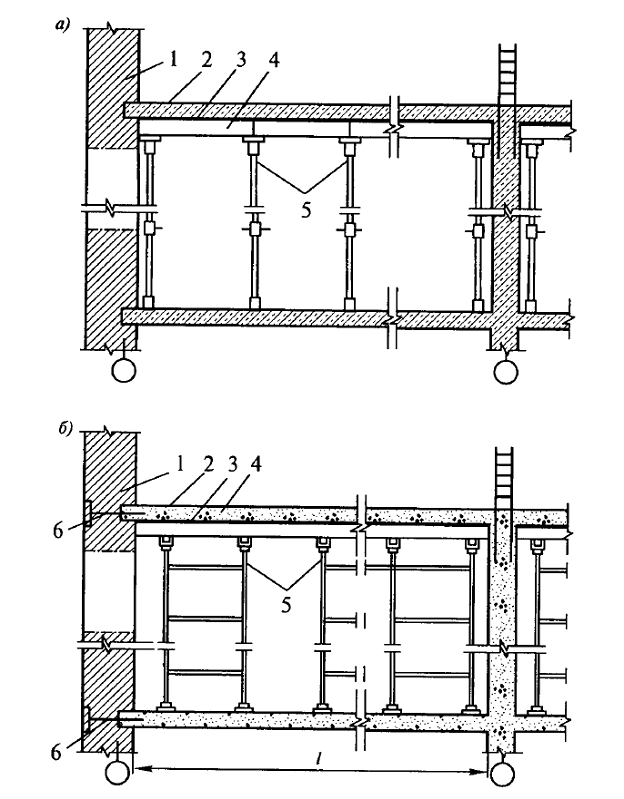

Рис. 29.16. Схемы устройства монолитных перекрытий встроенных систем: а — со свободным опиранием перекрытия на стены; б — с анкерным креплением к на­ружным стенам; 1 — наружная стена; 2 — монолитное перекрытие; 3 — опалубка перекры­тия; 4 — прогон; 5 — опорные телескопические стойки; 6 — анкерные устройства
