Диффузионная сварка

Отличительная особенность диффузионной сварки от других спо­собов сварки давлением - относительно высокие температуры на­грева (0,5-0,7 7*) и сравнительно низкие удельные сжимающие дав­ления (0,5-0 МПа) при изотермической выдержке от нескольких ми­нут до нескольких часов.

Формирование диффузионного соединения определяется такими физико-химическими процессами, протекающими при сварке, как взаимодействие нагретого металла с газами окружающей среды, очи­стка свариваемых поверхностей от оксидов, развитие высокотемпе­ратурной ползучести и рекристаллизации. В большинстве случаев это диффузионные, термически активируемые процессы.

Для уменьшения скорости окисления свариваемых заготовок и создания условий очистки контактных поверхностей от оксидов при сварке могут быть применены газы-восстановители, расплавы со­лей, флюсы, обмазки, но в большинстве случаев используют вакуум или инертные газы.

Очистка поверхностей металлов от оксидов может происходить в результате развития процессов сублимации и диссоциации оксидов, растворения оксидов за счет диффузии кислорода в металл (ионов металла в оксид), восстановления оксидов элементами - раскислителями, содержащимися в сплаве и диффундирующими при нагреве к границе раздела металл - оксид. Расчет и эксперимент показывают, что, например, на стали оксиды удаляются наиболее интенсивно пу­тем их восстановления углеродом, а на титане - за счет растворения кислорода в металле.

Сближение свариваемых поверхностей происходит в первую оче­редь в результате пластической деформации микровыступов и при­поверхностных слоев, обусловленной приложением внешних сжи­мающих напряжений и нагревом металла. В процессе деформации свариваемых поверхностей, свободных от оксидов, происходит их активация, и при развитии физического контакта между такими по­верхностями реализуется их схватывание.

При диффузионной сварке одноименных металлов сварное соеди­нение достигает равнопрочности основному материалу в том слу­чае, когда структура зоны соединения не отличается от структуры основного материала. Для этого в зоне контакта должны образовываться общие для соединяемых материалов зерна. Это возможно за счет миграции границ зерен, осуществляемой либо путем первич­ной рекристаллизации, либо путем собирательной рекристаллизации.

С помощью диффузионной сварки в вакууме получают высокока­чественные соединения керамики с коваром, медью, титаном, жаро­прочных и тугоплавких металлов и сплавов, электровакуумных стё­кол, оптической керамики, сапфира, графита с металлами, компози­ционных и порошковых материалов.

Соединяемые заготовки могут быть весьма различны по своей форме и иметь компактные (рис. 3.66, а) или развитые (рис. 3.66, б, б) поверхности контактирования. Геометрические размеры сварива­емых деталей находятся в пределах от нескольких микрометров (при изготовлении полупроводниковых приборов) до нескольких метров (при изготовлении слоистых конструкций).

Схематически процесс диффузионной сварки можно представить следующим образом. Свариваемые заготовки собирают в приспособ­лении, позволяющем передавать давление в зону стыка, вакуумируют и нагревают до температуры сварки. После этого прикладывают сжимающее давление на заданный период времени. В некоторых случаях после снятия давления изделие дополнительно выдерживают при температуре сварки для более полного протекания рекрис-таллизационных процессов, способствующих формированию доб­рокачественного соединения. По окончании сварочного цикла сбор­ку охлаждают в вакууме, инертной среде или на воздухе в зависимо­сти от типа оборудования.

В зависимости от напряжений, вызывающих деформацию метал­ла в зоне контакта и определяющих процесс формирования диффузи­онного соединения, целесообразно условно различать сварку с высоко­интенсивным (Р г 20 МПа) и низкоинтенсивным (Р s 2 МПа) силовым воздействием. При сварке с высокоинтенсивным воздействием свароч­ное давление создают, как правило, прессом, снабженным вакуумной камерой и нагревательным устройством (рис. 3.67). Но на таких уста­новках можно сваривать детали ограниченных размеров (как правило, диаметром до 80 мм (см. рис. 3.66, а). При изготовлении крупногаба­ритных двухслойных конструкций (см рис. 3.66, б) применяют откры­тые прессы. При этом свариваемые детали перед помещением в пресс собирают в герметичные контейнеры, которые вакуумируют и на­гревают до сварочной температуры (рис. 3.68).

Рис. 3.66. Некоторые типы конструкций, по­лучаемых диффузион­ной сваркой

Рис. 3.67. Принципиальная схема уста­новки для диффузионной сварки (а) и общий вид многопозиционной установ­ки СДВУ-4М (б):

1 - вакуумная камера; 2 - система охлаждения камеры; 3 - вакуумная систе­ма; 4 - высокочастотный генератор; 5 - гидросистема пресса

Рис. 3.68. Технологическая схема диффузионной сварки с высокоинтенсивным силовым воздействием:

а - требуемая конструкция; б - заготовки для сварки; в - технологические элементы-вкладыши; г ~ сборка; д - сварка в прессе; е — демонтаж; ж -готовая конструкция; 1 -технологические вкладыши; 2 - технологический контейнер; 3 – пресс.

Для исключения возможности потери устойчивости свариваемых элементов, передачи давления в зону сварки и создания условий ло­кально направленной деформации свариваемого металла в зоне сты­ка диффузионную сварку осуществляют в приспособлениях с при­менением для заполнения «пустот» (межреберных пространств) тех­нологических вкладышей и блоков (см. рис. 3.68), которые после сварки демонтируют или удаляют химическим травлением.

При сварке с высокоинтенсивным силовым воздействием локаль­ная деформация металла в зоне соединения, как правило, достигает

нескольких десятков процентов, что обеспечивает стабильное полу­чение доброкачественного соединения.

Для изготовления слоистых конструкций (см. рис. 3.66, в) перспек­тивна диффузионная сварка с низкоинтенсивным силовым воздействи­ем, при которой допустимые сжимающие усилия ограничены устойчи­востью тонкостенных элементов. При этом способе диффузионной свар­ки не требуется сложного специального оборудования.

При изготовлении плоских (или с большим радиусом кривизны) конструкций сжимающее усилие наиболее просто может быть обес­печено за счет атмосферного давления воздуха Q на внешнюю по­верхность технологической оснастки при понижении давления газа в зоне соединения (рис. 3.69).

Рис. 3.69. Технологическая схема диффузионной сварки с низкоинтенсив­ным силовым воздействием плоских конструкций:

а - требуемая конструкция; б - заготовки для сварки; в - сборка; г - сварка; д - готовая конструкция;

1 - несущая обшивка; 2 - готовый заполнитель; 3 - технологические листы; 4 – мембрана

_______________________________________________

Наличие технологических элементов (прокладок, мембран и др.), обладающих локальной жесткостью и помещенных с внешней сто­роны свариваемых элементов, исключает возможность потери устой­чивости обшивок в виде прогибов неподкрепленных участков. Ве­личина сварочного давления Р ограничивается предельным напря­жением потери устойчивости заполнителя

σ_п.з (P≤σ _п.з)

При изготовлении конструкций сложного криволинейного про­филя может быть использована технологическая схема (рис. 3.70), при которой давление нейтрального газа воспринимается непосредственно внешними элементами самой конструкции, например, несу­щими обшивками, оболочками. В процессе сварки обшивки на не­подкрепленных участках под давлением газа деформируются (про­гибаются). Это ухудшает условия для формирования соединения, уменьшает сечение сообщающихся каналов, ухудшает аэродинами­ческое состояние поверхности. В этом случае Р ограничивается на­пряжением, при котором имеет место чрезмерная остаточная дефор­мация обшивок на неподкрепленных участках (P≤ σ _п.o).

В ряде случаев можно исключить применение внешнего давле­ния для сжатия свариваемых заготовок, используя явления терми­ческого напряжения, возникающего при нагреве материалов с раз­личными коэффициентами линейного расширения. При сварке коак-сиально собранных заготовок коэффициент линейного расширения охватывающей детали должен быть меньше коэффициента линейно­го расширения охватываемой детали (см. рис. 3.66, а).

Качество соединения при диффузионной сварке в вакууме опре­деляется комплексом технологических параметров, основные из ко­торых - температура, давление, время выдержки. Диффузионные процессы, лежащие в основе формирования сварного соединения, являются термически активируемыми, поэтому повышение темпе­ратуры сварки стимулирует их развитие. Для снижения сжимающе­го давления и уменьшения длительности сварки температуру нагре­ва свариваемых деталей целесообразно устанавливать по возможно­сти более высокой; металлы при этом обладают меньшим сопротив­лением пластической деформации. Вместе с тем необходимо учиты­вать возможность развития процессов структурного превращения, гетеродиффузии, образования эвтектик и других процессов, приво­дящих к изменению физико-механических свойств свариваемых ме­таллов.

Удельное давление влияет на скорость образования диффузион­ного соединения и величину накопленной деформации свариваемых заготовок. В большинстве случаев чем выше удельное давление, тем меньше время сварки и больше деформация. Так, при сварке в прес­се с использованием высоких удельных давлений (до нескольких десятков мегапаскалей) время образования соединения может изме­ряться секундами, а деформация металла в зоне соединения десят­ками процентов. При сварке с использованием низких удельных дав­лений (десятые доли мегапаскаля) время сварки может исчисляться часами, но деформация соединяемых заготовок при этом составляет доли процента. Таким образом, задачу выбора удельного давления следует решать с учетом типа конструкций, технологической схемы и геометрических размеров соединяемых заготовок, а время сварки выбирать с учетом температуры и удельного давления. При сварке разнородных материалов увеличение длительности сварки может сопровождаться снижением механических характеристик соедине­ния из-за развития процессов гетеродиффузии, приводящих к фор­мированию в зоне соединения хрупких интерметаллидных фаз.

Для осуществления диффузионной сварки в настоящее время со­здано свыше 70 типов сварочных диффузионно-вакуумных устано­вок. Разработка и создание установок для диффузионной сварки в настоящее время ведется в направлении унифицирования систем (ва­куумной, нагрева, давления, управления) и сварочных камер. Меняя камеру в этих установках, можно значительно расширить номенкла­туру свариваемых узлов. Некоторые виды конструкций, изготовлен­ных диффузионной сваркой, приведены на рис. 3.71.

Рис. 3.70. Технологическая схема диффузионной сварки с низкоинтенсив­ным силовым воздействием конструкций сложной формы: а - требуемая конструкция; б - заготовки для сварки; в - сварка; г - харак­тер деформации элементов конструкции при сварке;1 - внешняя оболочка; 2 - внутренняя оболочка

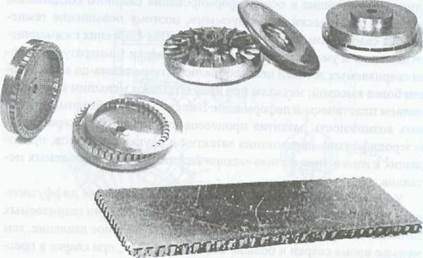

Рис. 3.71. Примеры титановых конструкций, изготовленных диффузионной

сваркой

ПАЙКА

Быстрым развитием техники в различных отраслях промышлен­ности обусловлено широкое применение пайки, особенно в маши­ностроении, электронике и электротехнической промышленности. Это объясняется, во-первых, тем, что пайка как процесс формирова­ния соединений материалов, осуществляется при температурах ниже температуры начала плавления паяемого материала и характеризу­ется возможностью автоматического ее регулирования. Во-вторых, это объясняется все большим внедрением в производство новых кон­струкционных материалов и переходом на высоколегированные спла­вы, сварка которых вызывает значительные трудности.

Сущность пайки заключается в создании жидкой прослойки из расплавленного припоя между паяемыми твёрдыми поверхностями. Жидкий припой смачивает поверхности и растекается в тонком зазо­ре между паяемыми деталями, а после кристаллизации образует па­яный шов, в котором между поверхностными атомами (ионами) со­единяемых заготовок и припоя формируются химические (металли­ческие) связи.

Процесс пайки осложняется из-за наличия на поверхности метал­лов оксидных и других слоев, препятствующих растеканию припоя по зазору между деталями. Жидкий металл припоя также подверга­ется окислению с поверхности и не растекается по паяемым метал­лическим поверхностям: получается непропай - дефект соединения.

Соединяемые поверхности при пайке активируют при помощи флюсов - веществ, растворяющих оксиды металлов или хотя бы на­рушающих сплошность их слоя для того, чтобы припой смог про­никнуть под них, смачивая чистый металл. Для этой цели применя­ют нашатырь (NH₄C1), буру (Na₂O₇,) или смеси хлоридов активных металлов, образующих легкоплавкие системы. После пайки следы применявшихся флюсов следует тщательно удалять, так как может возникнуть коррозия, и паяное соединение начнет разрушаться.

Только такие металлы, как золото и отчасти серебро, можно паять без применения флюсов для снятия оксидных слоев. Это свойство золота используют в приборостроительном производстве: поверхно­сти изделия сначала покрывают тонким слоем золота, а потом паяют. Такой метод весьма дорогой, и его применяют, например, в произ­водстве полупроводниковых приборов (микросхем).

Следует отметить, что флюсы не удаляют с паяемых заготовок посторонние вещества органического и неорганического происхож­дения, например пленки жирового происхождения, загрязнения, ос­татки лакокрасочных покрытий. В процессе пайки они препятству­ют смачиванию основного металла флюсом и припоем, вызывают непропаи, ухудшающие качество паяных соединений. Посторонние вещества с соединяемых поверхностей деталей и припоя перед пай­кой удаляют химической или механической обработкой.

Преимущества флюсовой пайки - возможность осуществлять про­цесс в атмосфере, применять универсальное оборудование и инст­румент (газопламенные горелки, паяльники).

Недостатки флюсовой пайки - агрессивность ряда флюсов; не­возможность достаточно надежно удалять поверхностные оксиды не­которых металлов (например, оксиды титана); экологические про­блемы - загрязнение атмосферы и сточных вод. В этой связи пред­почтительной следует считать пайку без флюсов — в контролируе­мых атмосферах: в вакууме, аргоне, гелии.

В последнее время разрабатывают так называемые самофлюсую­щиеся припои, которые при высоких температурах пайки могут раст­ворять свои оксиды, отнимая этим самым кислород от оксидов, об­разовавшихся на поверхности металла. Такие припои содержат в ка­честве раскислителей бор, алюминий и другие активные элементы. Удалению оксидных пленок с поверхности металла содействует ультразвук (рис. 3.72), нарушающий их сплошность, и его часто ис­пользуют на производстве (например, при пайке алюминия ультра­звуковыми паяльниками). Магнитостриктор 2 паяльника, излучает колебания, передающиеся наконечнику 3. Возбужденные в расплав­ленном припое колеблющимся наконечником кавитационные пузырь­ки 5 эффективно разрушают оксидные пленки 6. Обмотка магнитостриктора подключается к высокочастотному генератору /, выраба­тывающему импульсы частотой 15-20 кГц. Нагревается наконечник спиралью 4, через которую пропускается электрический ток. При лу­жении наконечник располагается как можно ближе к детали, не ка­саясь ее. Облуженные таким образом детали можно паять обычным электрическим паяльником без флюса с применением оловянно-цинковых или оловянно-свинцовых припоев.

При изготовлении паяных изделий особенно важно качество сбор­ки под пайку, при которой обязательно должны быть сделаны зазоры

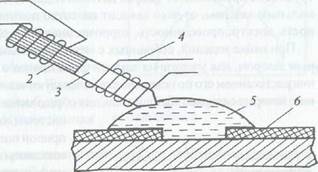

Рис. 3.72. Схема пайки ультразвуко­вым паяльником

для заполнения их жидким припоем. При широко применяемой так называемой капиллярной пайке используют способность жидкостей самопроизвольно подниматься в тонкие капилляры (трубочки) или плоские щели силами поверхностного натяжения при наличии сма­чивания жидкостью твердой поверхности. На рис. 3.73 приведена схема взаимодействия жидкости с твердой поверхностью щели или капилляра в зависимости от угла смачивания 8.

Если зазоры оставлены большие, то припой в них не затечет и получатся непропаи, т. е. низкого качества паяный шов. Если зазоры очень малы, то скорость проникновения в них жидкого металла так­же очень мала, и могут получиться непропаи. Таким образом, существуют оптимальные размеры зазоров, обеспечивающие хорошее качество паяных соединений. В производственных условиях особые трудности представляет сборка деталей изделия под пайку по опти­мальным зазорам, от чего зависит качество паяного изделия (проч­ность, электропроводимость, коррозионная стойкость). При пайке изделий, собранных с некапиллярным или неравномер­ным зазором, для удержания жидкой фазы припоя в зазоре и управле­ния растеканием его по поверхности используют композиционные при­пои, которые содержат наполнитель для образования в паяльном зазоре

системы капилляров. Такие припои получают, например, спеканием порошка или воло­кон тугоплавкого материала с последующей пропиткой жидкой легкоплавкой фазой (рис. 3.74).

Для соединения разно­родных металлов, например титана со сталью, алюминия с медью, применяется кон­тактно-реактивная пайка, при которой припой образу­ется в результате контактно-реактивного плавления. Она

основана на способности некоторых металлов образовывать в месте контакта сплавы (эвтектики или твердые растворы), температура плав­ления которых ниже температуры плавления любого из соединяемых металлов. Когда соединяемые металлы не образуют между собой по­добного типа сплавы или при пайке однородных металлов, используют промежуточную прослойку или наносят покрытие на соединяемые по­верхности напылением, гальваническим либо каким-то другим спосо­бом. Металл прослойки или покрытия подбирают так, чтобы он взаи­модействовал с каждым из соединяемых металлов, образуя более лег­коплавкие сплавы. К таким сплавам относятся эвтектики - твердые ра­створы с минимумом на диаграмме состояния (рис. 3.75).

Процесс контактного плавления начинается с образования физи­ческого контакта между соединяемыми поверхностями по активным центрам. В них в твердом состоянии происходит взаимная диффузия

металлов и непрерывное измене­ние их концентрации в точке контакта. При некоторой темпе­ратуре происходит расплавление и образуется зона расплава, ко­торая будет увеличиваться и ра­створять в своем объеме взаимо­действующие металлы. Количе­ство таких контактов будет воз­растать по мере осуществления процесса пайки.

При контактно-реактивной пайке детали необходимо сдавливать, чтобы создать лучший физический контакт между деталями и выда­вить избыток жидкой фазы. Вместе с избытками жидкости удаляют­ся частицы оксидов, присутствие которых в паяном шве может сни­жать их прочность. Следует отметить, что жидкая прослойка, обра­зующаяся при контактно-реактивной пайке, более активна, чем вносимый в зазор готовый припой: она лучше смачивает основной металл и более интенсивно его растворяет.

При реактивно-флюсовой пайке припой образуется в результате восстановления металлов из компонентов флюса. Например, пайка алюминия с флюсом из хлористого цинка основана на способности алюминия вытеснять цинк из расплавленной соли при 400°С:

Образовавшийся цинк и является припоем, соединяющим детали из алюминия.

В ряде случаев продукт взаимодействия основного металла с флю­сом не является припоем, однако он покрывает поверхность в месте пайки и улучшает смачиваемость дополнительным припоем, кото­рый вводится в зазор. Например, с помощью флюса AgCl можно осу­ществлять реактивно-флюсовое лужение (покрытие) титана серебром:

Ti + 4AgCl = TiCl₄ + 4Ag.

При 350-400 °С хлорид титана в виде газа улетучивается с повер­хности титана, разрушая при этом оксидную пленку TiO₂, а восста­новленное серебро покрывает чистую поверхность титана, которую затем можно подвергать пайке другими методами.

Рис. 3.74. Примеры размещения наполни­теля 2 и легкоплавкой составляющей 1 композиционного припоя между паяе­мыми пластинами 3

Рис. 3.75. Диаграмма состояния спла­ва с эвтектикой

Паяные соединения имеют очень малый уровень остаточных напря­жений, так как все изделие подвергается одновременно нагреву и ох­лаждению. Однако довольно длительный термический цикл пайки (на­грев, выдержка, охлаждение) может разупрочнять основной металл из­делия, особенно при высокотемпературной пайке (1000-1200 °С).

Пайку в машиностроении и приборостроении применяют очень широко, начиная от пайки узлов реактивных двигателей (рис. 3.76) и кончая микромодульными схемами современных элементов элект­роники (рис. 3.77). В последнее время пайку стали применять и в строительстве: при соединении, например, оцинкованных труб и листов, мачт электропередач.

Рис. 3.76. Зона паяного соединения (а) и общий вид блока камер сгорания ЖРД (б)

Рис. 3.77. Паяные изделия электронной техники
