Решение. Для записи результатов формируем таблицу (Таблица 2) в столбцы которой будем записывать измеренные значения R

Для записи результатов формируем таблицу (Таблица 2) в столбцы которой будем записывать измеренные значения R, абсолютные ∆ R и относительные δ R погрешности.

В первый столбец записываем заданные в условии задачи измеренные значения сопротивления: 0, 100, 200, 400, 500, 600, 800, 1000 Ом.

Класс точности вольтметра задан числом в кружке, следовательно, относительная погрешность, выраженная в процентах, во всех точках шкалы не должна превышать по модулю класса точности, т.е. |δ R | ≤ 1,0 %.

При решении задачи рассмотрим худший случай, т.е. |δ R| = 1,0 %, что соответствует значениям δ R= +1,0 % и δ R= -1,0 %.

Как и в предыдущей задаче, мы будем работать только с положительными значениями погрешностей. Значение относительной погрешности δR= 1,0 % заносим в третий столбец таблицы.

Рассчитаем значения абсолютной погрешности.

- при R = 0 Ом

- при R = 100 Ом

- при R = 200 Ом

- при R = 400 Ом

- при R = 500 Ом

- при R = 600 Ом

- при R = 800 Ом

- при R = 1000 Ом

Полученные таким образом значения абсолютной погрешности заносим во второй столбец.

Таблица 2. – Зависимость относительной и абсолютной погрешности от измеряемой величины

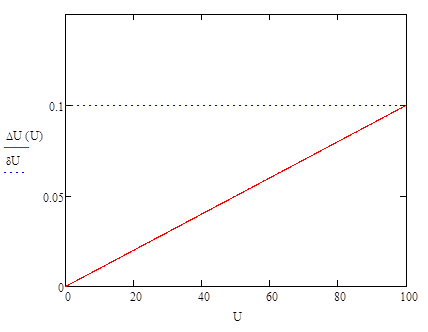

Рисунок 2 – Зависимость относительной и абсолютной погрешности от результатов измерений для прибора с преобладающими мультипликативными погрешностями
