Общие сведения. На рис. 4.5.1а представлена типовая схема включения стабилизатора напряжения с фиксированным выходным напряжением на интегральной микросхеме L7805

На рис. 4.5.1а представлена типовая схема включения стабилизатора напряжения с фиксированным выходным напряжением на интегральной микросхеме L7805 (отечественный аналог 142ЕН5А). Источником входного напряжения U _вх обычно является простой источник питания, выполненный по схеме «трансформатор – неуправляемый выпрямитель - сглаживающий фильтр». Керамические конденсаторы С1 и С2 включают для повышения устойчивости стабилизатора (исключения самовозбуждения).

Рис. 4.5.1

В стабилизаторах с фиксированным выходным напряжением имеется возможность его увеличения, и даже регулирования в некоторых пределах. Для этого в цепь стабилизатора включают стабилитрон как показано на рис. 4.5.1б. При этом выходное напряжение повышается на величину напряжения стабилизации стабилитрона U _ст. Для регулирования выходного напряжения на общий вывод микросхемы нужно подать регулируемое напряжение с делителя (желательно через эмиттерный повторитель для уменьшения влияния сопротивления делителя на ток внутренних цепей управления микросхемы).

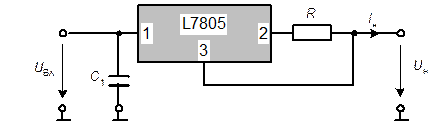

На рис. 4.5.3 показана схема источник стабилизированного тока. На добавочном резисторе R микросхема поддерживает номинальное выходное напряжение (в данном случае 5 В). Поскольку ток через общий вывод 3 микросхемы невелик, через нагрузку будет протекать такой же ток, как и через сопротивление R, т.е. I _н = U _{вых ном}/ R независимо от сопротивления нагрузки.

Рис. 4.5.2
