Компановка каркаса промышленного здания, его конструктивные схемы. Компановка рамы





Каркасы производственных зданий в большинстве случаев проекти­руются так, что несущая способность (включая жесткость) поперек здания обеспечивается поперечными рамами, а вдоль — продольными элементами каркаса, кровельными и стеновыми панелями.

Поперечные рамы каркаса состоят из колонн (стоек рамы) и ригелей (в виде ферм или сплошностенчатых сечений). Продольные элементы каркаса — это подкрановые конструкции, под­стропильные фермы, связи между колоннами и фермами, кровельные прогоны (или ребра стальных кровельных панелей). Кроме перечисленных элементов в составе каркаса обязательно име­ются конструкции торцевого фахверка (а иногда и продольного), пло­щадок, лестниц и других элементов здания. Конструктивные схемы каркасов достаточно многообразны. В карка­сах с одинаковыми шагами колонн по всем рядам наиболее простая кон­структивная схема — это поперечные рамы, на которые опираются под­крановые конструкции, а также панели покрытия или прогоны (рис. а, б).

Такое конструктивное решение обеспечивает выполнение экс­плуатационных требований в большинстве машиностроительных цехов, в которых оборудование удобно размещается при относительно неболь­ших шагах колонн по внутренним рядам (6—12 м). Технологии произ­водств, размещенных во многих цехах металлургического производства (прокатные цехи, цехи раздевания слитков и т.д.), также позволяют ис­пользовать эту схему. Такая схема удобна для бесфонарных зданий и для зданий с продольными фонарями. При необходимости освещения с помощью поперечных фонарей их конструкции также могут быть использованы для опирания панелей по­крытия (рис. а, в).

При необходимости больших шагов колонн по всем рядам можно использовать схему с продольным фонарем, несу­щим часть нагрузки от покрытия (рис. г).

На конструкции фона­ря опираются прогоны, расположенные параллельно фермам. Для опирания другого конца прогонов между колоннами устраивается подстро­пильная ферма. В случаях повышенных требований по освещенности помещений иногда используются каркасы с шедовым покрытием (рис. д), в которых на ригели рам опираются конструкции поперечных фонарей, а на них — прогоны или панели покрытия.



При больших пролетах и шагах колонн эффективно применяются каркасы с пространственным ригелем (рис. 10.2, е). Ригель рамы вы­полняется в виде коробчатого сквозного сечения с консолями, на кото­рые опираются конструкции фонаря.

При относительно небольших пролетах используются сплошные рам­ные каркасы (рис. ж)

для одно- и многопролетных зданий с пролетами 12—24 м, высотой помещения 5—8 м без мостовых кранов и с кранами грузоподъемностью до 20 т, с фонарями и без. Эти каркасы выполняются в виде бесшарнирных систем, трехшарнирных, трехшарнирных с затяжкой. Мостовые краны опираются на консоли или уста­навливаются на легкие крановые эстакады.

Каркасы очень удобны в из­готовлении, транспортировке, монтаже. Сечения рам составные из швел­леров и листовой стали или из гнутосварных профилей. Производство таких каркасов поставлено на поток, и в связи с этим они весьма эко­номичны. Использование таких схем при изготовлении малыми серия­ми экономически не оправдано, так как они всегда несколько тяжелее, чем сквозные системы.

В цехах, где по средним рядам шаг колонн должен быть больше, чем по крайнему ряду, устанавливаются подстропильные фермы, на кото­рые опираются ригели рам (см. рис. а, разрез 2—2). При кранах большой грузоподъемности и с большим расстоянием между колонна­ми часто оказывается целесообразным совместить функции подстро­пильных ферм и подкрановых конструкций и предусмотреть по средне­му ряду подкраново-подстропильную ферму (см. рис.6, разрез 2— 2), на верхний пояс которой опирается кровля, а на нижний — краны. Конструктивные схемы каркасов различаются видом сопряжений (жесткое, шарнирное) ригеля с колонной. При жестком сопряжении

(рис. а) конструкция узла крепления фермы к колонне обеспечива­ет передачу моментов и в расчетной схеме принимается жесткий узел. При жестком сопряжении горизонтальные перемещения рам меньше, чем при таких же воздействиях на раму с шарнирным сопряжением. Большая жесткость необходима в цехах с мостовыми кранами, ра­ботающими весьма интенсивно. В этих цехах горизонтальные перемеще­ния колонн могут препятствовать нормальной эксплуатации мостовых кранов. Однако жесткое сопряжение препятствует типизации ферм, на которые в этом случае передаются значительные опорные моменты, раз­ные для рам с разными параметрами. Поэтому жесткое сопряжение можно рекомендовать главным образом для однопролетных каркасов большой высоты при кранах ВТ и Т режимов работы с числом циклов загружения крановой нагрузкой 2Х106 и более. В остальных однопро­летных каркасах более целесообразно шарнирное сопряжение (рис. 6).

В многопролетных цехах горизонтальные нагрузки на одну раму вос­принимаются несколькими (а не двумя, как в однопролетных) колонна­ми, и поэтому даже в цехах большой высоты часто оказывается возмож­ным использовать шарнирное сопряжение.



В многопролетных цехах с пролетами разной высоты возможны ре­шения, при которых часть узлов проектируется жесткими, а часть — шарнирными (рис. в).

Опирание колонн на фундаменты в плоскости рам обычно конструи­руется жесткими (см. рис. а-в), но возможно решение, при котором только часть колонн сопрягается с фундаментом жестко, а часть — шарнирно (рис.,г).

Такое решение часто оказывается эко­номически выгодным при больших тепловыделениях во время эксплуа­тации здания. Подкрановые конструкции в большинстве случаев опираются на ко­лонны каркаса, но возможны и конструктивные решения, при которых внутри цеха проектируется специальная крановая эстакада, состоящая из колонн, связей между ними, подкрановых и тормозных балок. Эста­када на вертикальные нагрузки работает раздельно с каркасом, и та­кое решение может оказаться целесообразным тогда, когда ожидается (после некоторого срока эксплуатации) увеличение грузоподъемности мостовых кранов. Каркасы промышленных зданий изредка проектируются в виде ви­сячих конструкций, складок, оболочек, структур.

Вертикальные габариты здания зависят от технологических условий производства и определяются расстоянием от уровня пола до головки кранового рельса H1 и расстоянием от головки кранового рельса до низа несущих конструкций покрытия H2. В сумме эти размеры составляют полезную высоту, цеха H0.

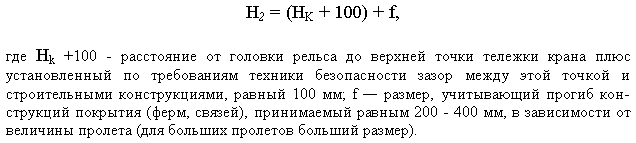

Размер H2 диктуется высотой мостового крана:

Габариты мостовых кранов даются в соответствующих стандартах и заводских каталогах.

Окончательный размер H2 принимается обычно кратным 200 мм.

Высота цеха от уровня пола до низа стропильных ферм:

Размер H0 принимается кратным 1,2 м до высоты 10,8 м, а при большей высоте - кратным 1,8 м из условия соизмеряемости со стандартными ограждающими конструкциями. Если приходится несколько увеличить высоту цеха, то надо изменить отметку головки рельса (полезную высоту цеха), а размер H2 оставить минимально необходимым. В отдельных случаях при соответствующем обосновании размер H0 принимают кратным 0,6 м.

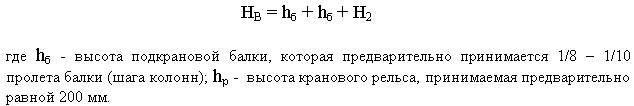

Далее устанавливают размеры верхней части колонны HВ нижней части HН и высоту у опоры ригелей HФ. Высота верхней части колонны:

Окончательно уточняют величину HВ после расчета подкрановой балки.

Размер нижней части колонны, мм

Общая высота колонны рамы от низа базы до низа ригеля

Н = НB + HH.

Высота части колонны в пределах ригеля HФ зависит от принятой конструкции стропильных ферм. При плоских кровлях и фермах с элементами из парных уголков в соответствии с ГОСТ 23119 - 78 "Фермы стропильные стальные сварные с элементами из парных уголков для производственных зданий" высота Hф (по обушкам уголков) принимается равной 2,25 м при пролете 24 м и 3,15 м при пролетах 30, 36 м. При элементах ферм, выполненных из других профилей, целесообразно принимать высоту такой же.

Если на здании есть светоаэрационные или аэрационные фонари, высоту их HФН определяют светотехническим или теплотехническим расчетом с учетом высот типовых фонарных переплетов (1250 и 1750 мм), бортовой стенки и карнизного элемента.

При определении горизонтальных размеров учитываются унифицированные привязки колонн к разбивочным осям, требования прочности и жесткости, предъявляемые к колоннам, эксплуатационные требования.

Привязка, наружной грани колонны к оси колонны, а может быть нулевой, 250 или 500 мм. Нулевую привязку принимают в зданиях без мостовых кранов, а также в невысоких зданиях (при шаге колонн 6 м), оборудованных кранами грузоподъемностью не более 30 т.

Привязку размером, а = 500 мм принимают для относительно высоких зданий с кранами грузоподъемностью 100 т и более, а также если в верхней части колонны устраиваются проемы для прохода. В остальных случаях, а = 250 мм.

Колонны постоянного по высоте сечения используются для цехов с подвесным транспортом и с мостовыми кранами небольшой грузоподъемности. Высота сечения таких колонн назначается с учетом унифицированных привязок наружных граней колонн к разбивочной оси, а также (при фермах с элементами из парных уголков) установленной ГОСТ 23119-78 привязки ферм к разбивочной оси (200 мм). Таким образом, высота сечения колонны может быть 450 мм (250+200) и 700 мм (500+200). Если по условиям прочности или жесткости колонны требуется большая высота (обычно высота сечения не должна быть менее 1/20 высоты колонны от верха фундамента до низа стропильной фермы), то можно рекомендовать высоту сечения колонны в пределах высоты фермы 450 или 700 мм, а ниже фермы - большей.

Высоту сечения верхней части ступенчатой колонны hВ назначают аналогично (450, 700 мм), но не менее 1/12 ее высоты HВ (от верха уступа до низа стропильной фермы).

В цехах с интенсивной работой кранов и большой скоростью перемещения (при ВT и частично Т режимах работы) возникает необходимость частого осмотра и ремонта крановых путей. Для выполнения этих работ должен быть обеспечен безопасный проход вдоль пути, поэтому в стенках верхних частей колонн устраиваются проходы шириной не менее 400 мм и высотой 2000 мм. Высота сечения верхней части колонны получается не менее 1000 мм (если проход не располагается вне сечения колонны).

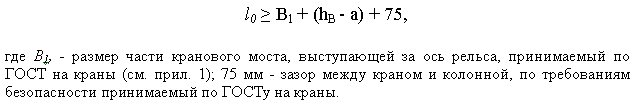

При назначении высоты нижней части ступенчатой колонны нужно учесть, что для того чтобы кран при движении вдоль цеха не задевал колонну, расстояние от оси подкрановой балки до оси колонны должно быть не менее, мм

При устройстве прохода вне колонны размер l1 включает еще 450 мм (400 мм габарит прохода и 50 мм на ограждение). Пролеты кранов lК имеют модуль 500 мм, поэтому размер lК должен быть кратным 250 мм.

Ось подкрановой ветви колонны обычно совмещают с осью подкрановой балки; в этом случае высота сечения нижней части колонны

hH = l1 + a

С учетом обеспечения жесткости цеха в поперечном направлении высота сечения нижней части колонны назначается не менее 1/20 H, а в цехах с интенсивной работой мостовых кранов - не менее 1/15 H.

Верхнюю часть колонны обычно проектируют сплошной, двутаврового сечения; нижнюю часть принимают сплошной при ширине до 1 м, а при большей ширине ее экономичнее делать сквозной.

Ширина фонаря обычно назначается 6 или 12 м.

При компоновке устанавливаются схемы и размеры связей, фахверка и других элементов каркаса.
