Способы измерения горизонтальных углов. Общие требования. Измерение углов следует выполнять поверен­ным теодолитом

Общие требования. Измерение углов следует выполнять поверен­ным теодолитом. Перед началом измерений теодолит устанавливают в вершине измеряемого угла в рабочее положение. На задней и перед­ней точках А и В (направления ВА и ВС называют соответственно младшим и старшим направлениями) в створе линий отвесно устанав­ливаются вехи (рейки), на нижнюю часть которых осуществляют ви­зирование.

В зависимости от конструкции приборов, условий измерений и предъявляемых к ним требований применяются следующие способы измерения горизонтальных углов.

1. Способ приемов (или способ отдельного утла) — для измерения отдельных углов при проложении теодолитных ходов, выносе проектов в натуру и т. д.

2. Способ круговых приемов — для измерения углов из одной точки между тремя и более направлениями в сетях триангуляции и полигоно-метрии второго и более низких классов (разрядов).

3. Способ повторений — для измерения углов, когда необходимо повысить точность окончательного результата измерения путем ослаб­ления влияния погрешности отсчитывания; используется при работе с техническими повторительными теодолитами. В связи с распростране­нием в геодезической практике оптических теодолитов с высокой точ­ностью отсчитывания по угломерным кругам способ повторений в значительной мере утратил свое значение.

В геодезии измеряют правые или левые по ходу горизонтальные утлы способом приемов. При этом программа измерения должна предусмат­ривать как можно более полное исключение влияния основных погреш­ностей теодолита на точность измерения угла.

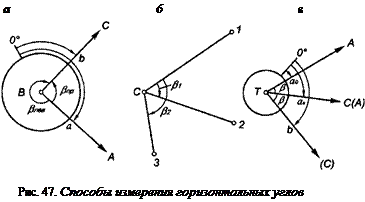

Способ приемов. При закрепленном лимбе вращением алидады ви­зируют на заднюю точку А(см. рис. 47, а).Сначала по оптическому визиру зрительную трубу наводят от руки, пока визирная цель не по­падет в поле зрения. Затем закрепляют зажимные винты алидады и зрительной трубы и, отфокусировав зрительную трубу по предмету, выполняют точное визирование с помощью наводящих винтов трубы и алидады горизонтального круга. Осветив зеркалом поле зрения отсчет­ного микроскопа, берут отсчет а по горизонтальному кругу и записы­вают его в журнал измерений (табл. 2). Порядок записи отсчетов в журнале и обработки результатов измерений показан номерами в круг­лых скобках.

Способ круговых приемов. Устанавливают теодолит над точкой С (рис. 47, б)и, вращая алидаду по ходу часовой стрелки, последовательно визируют на наблюдаемые точки 1, 2, 3 и повторно на точку 1. При наведении на каждую точку берут отсчеты по лимбу. Такое измерение составляет первый полуприем. Повторное наведение на начальную точ­ку 1 (замыкание горизонта) выполняется, чтобы убедиться в неподвиж­ности лимба. Величина незамыкания горизонта не должна превышать двойной точности отсчетного устройства теодолита. Затем трубу пере­водят через зенит и при прежнем положении лимба, вращая алидаду против хода часовой стрелки, визируют на точки 1, 3, 2, 1 и берут от­счеты по лимбу, т. е. выполняют второй полуприем. Два полуприема составляют полный круговой прием.

Способ повторений. Сущность способа заключается в последователь­ном откладывании на лимбе несколько раз величины измеряемого угла Р (рис. 47, в).

Теодолит в точке Т приводят в рабочее положение и устанавливают на лимбе отсчет, близкий к 0°. Открепляют зажимной винт лимба и вращением лимба визируют на заднюю точку А, по горизонтальному кругу берут начальный отсчет а₀. Затем при открепленной алидаде визируют на переднюю точку С и берут контрольный отсчет а_к.
