Механические приборы для непосредственного измерения длин линий
Мерные ленты. При геодезических работах линии измеряют мерными лентами длиной 20 и 24, реже 50 и 100 м. Мерные ленты изготавливаются из стали или инвара (сплава 64% железа, 35,5% никеля и 0,5% различных добавок, обладающего малым температурным коэффициентом линейного расширения а = 0,5 • 10"6). По конструкции различают штриховые и шкаловые ленты.
При инженерных геодезических работах обычно применяют стальные штриховые мерные ленты типа ЛЗ (лента землемерная).
Штриховая лента (рис. 53, а) представляет собой стальную полосу длиной 20 или 24 м, шириной 15 — 20 мм и толщиной 0,3 — 0,4 мм. За ПК длину ленты принимается расстояние между штрихами, нанесенныминапротив середины закруглений специальных вырезов, в которые вставляются металлические заостренные шпильки для фиксации концов ленты на земной поверхности в процессе измерений.
20-метровая штриховая лента разделена на метры, полуметры и дециметры. Метровые деления отмечены с обеих сторон полотна овальными пластинками (латунными или алюминиевыми), на которых выдавлены порядковые номера метров; для удобства пользования на разных сторонах полотна ленты подписи метров возрастают в противоположных направлениях. Дециметровые деления обозначены отверстиями в полотне ленты, а полуметры — круглыми заклепками с шайбами. Отрезки линий менее дециметра оцениваются по ленте на глаз с точностью до 1 см. В нерабочем положении лента наматывается на специальную металлическую кольцевую оправу и закрепляется винтом (рис. 53, б). К ленте прилагается комплект из 6 или 11 шпилек на проволочном кольце (рис 53, в).
а
Рис. 53. Мерные ленты: а — штриховая лента ЛЗ-20; б — вид в сборке; в — комплект шпилек; г — шкаловая лента ЛЗШ
24-метровые штриховые ленты по виду, оцифровке и числу делений не отличаются от 20-метровых; длина условного метра для них составляет 120 см. Поэтому для получения фактического расстояния результат измерений 24-метровой лентой следует умножить на коэффициент 1,2. Такие ленты предназначены для контрольных измерений расстояний, выполненных обычной 20-метровой лентой. В зависимости от условий местности штриховые ленты обеспечивают точность измерений длин линий от 1:1000 до 1:3000.
Для линейных измерений с повышенной точностью используются шкаловые ленты типа ЛЗШ, изготавливаемые из стали или инвара.
Шкаловая лента представляет собой сплошную полосу, на концах которой имеются шкалы длиной по 10 см с миллиметровыми делениями (рис. 53, г). Разбивка на метровые и дециметровые отрезки на лентеотсутствует. За длину ленты принимается расстояние между нулевыми делениями шкал.
Измеряемая линия предварительно разбивается на пролеты, длина которых примерно равна номинальной длине ленты (24 или 48 м). Длины пролетов фиксируются штрихами, которые прочерчиваются на подкладываемых под концы ленты башмаках, а также иглами либо лезвиями специальных ножей. Натяжение ленты производится с помощью динамометра. Отсчеты по шкалам берутся с точностью до 0,2 мм. Измерение длин шкаловыми лентами может производиться как по поверхности земли, так и в подвешенном состоянии на специальных штативах с блоками. Точность измерения длин стальными шкаловыми лентами при благоприятных условиях достигает 1:7000, а инварными — 1:100 000.
Рулетки предназначены для измерения коротких линий при топо-графо-геодезических, землеустроительных и строительных работах. Рулетки бывают стальные длиной 10, 20, 30, 50 м и более и тесьмяные длиной 5, 10 и 20 м.
А б в
Рис. 54. Рулетки: а — в корпусе типа РЗ; б — на крестовине типа РК; в — на вилке типа РВ
В инженерно-геодезических работах используются металлические рулетки в закрытом корпусе типа РЗ (рис. 54, а), на крестовине типа РК (рис. 54, б), на вилке типа РВ (рис. 54, в) и др.
В геодезической практике часто применяются рулетки на вилке или крестовине типов РГ-20, РГ-30 и РГ-50, изготавливаемые из нержавеющей стали, обладающие высокими механическими свойствами и большой коррозионной стойкостью. Металлические рулетки представляют собой полосу из стали (реже — инвара), на которой нанесены сантиметровые или миллиметровые деления. По точности нанесения шкалрулетки делятся на 1, 2 и 3-й классы. Точность измерения длин линий стальной рулеткой достигает 1:5000 и выше.
Для грубых измерений, когда можно пренебрегать погрешностями в несколько сантиметров (например, при съемке ситуации), используются тесьмяные рулетки в пластмассовых или металлических футлярах. Тесь-мяная рулетка выполнена в виде полотняной полосы с проволочной стабилизирующей основой, окрашенной масляной краской, на которой отпечатаны сантиметровые деления и подписи дециметров и метров. Точность ее невелика, так как тесьма со временем вытягивается; кроме того, прочность этих рулеток значительно меньше, чем стальных.
Мерные проволоки. При точных и высокоточных линейных измерениях применяют стальные и инварные проволоки длиной 24 и 48 м, диаметр проволоки — 1,65 мм. На обоих концах проволоки расположены шкалы длиной 8 — 10 см с миллиметровыми делениями (рис. 55, а).
Измерение длин линий мерными проволоками производится по кольям или по целикам, устанавливаемым на штативах в створе линий. При измерениях проволока подвешивается на блочных станках под натяжением 10-килограммовых гирь (рис. 55, б). Пролеты между целиками или кольями измеряют несколько раз. Отсчеты по обеим шкалам проволоки производят одновременно с точностью до 0,1 мм.
а
Рис. 55. Инварная мерная проволока: а — шкалы; б — целик на штативе и блочный станок с грузом
Инварные проволоки входят в комплект базисных приборов БП-1, БП-2 и БП-3, которые используются для измерения базисов в сетях триангуляции и длин сторон в полигонометрии, а также при точных инженерно-геодезических работах. В зависимости от числа проволок в комплекте, условий и методики измерений точность линейных измерений стальными проволоками колеблется от 1:10 000 до 1:25 000, а ин-варными проволоками — от 1:30 000 до 1:1 000 000
35.Косвенные измерения. Принцип измерения расстояний светодальномерами.
Различают непосредственные (прямые) и косвенные измерения. При непосредственных измерениях выполняют непосредственное срав-нение определяемой величины с единицей меры. Примером может служить измерение длины путем последовательного укладывания мерного прибора (мерной ленты, рулетки) вдоль измеряемой линии. При косвенных измерениях определяемую величину находят путем вычислений по результатам непосредственных измерений одной или нескольких величин, связанных с определяемой величиной математической зависимостью. Примерами являются определения длин линий оптическими дальномерами, параллактическим способом, светодальномерами и радиодальномерами.
Любое геодезическое измерение выполняется при наличии и взаимодействии пяти необходимых факторов: объекта измерений, исполнителя, прибора, метода измерения и внешней среды. Под внешней средой понимают совокупность всех внешних условий измерений: рельеф и грунт местности, растительный покров, температура, влажность и запыленность воздуха, освещение, ветер, облачность и др. Конкретное содержание этих факторов в процессе измерения определяет так называемые условия измерения.

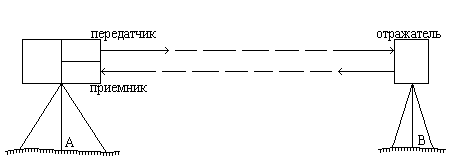

Измерение расстояний с помощью светодальномера основано на измерении промежутка времени t, в течение которого свет дважды проходит расстояние D, в прямом и обратном направлении (рис.4.27).
Рис.4.27
36.Определение недоступного расстояния.
В практике инженерно-геодезических работ довольно часто оказывается невозможным непосредственное измерение расстояния между двумя точками местности. Это бывает при пересечении линиями различного рода препятствий: рек, оврагов, заболоченных участков, котлованов, зданий и т. п. В таких случаях искомое расстояние, называемое неприступным, определяют косвенным путем, выполнив соответствующие измерения.

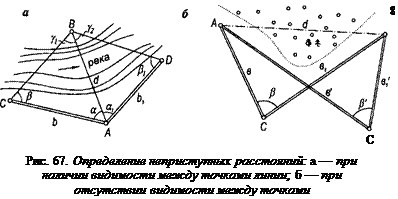

Первый случай. Пусть требуется определить расстояние АВ = d (рис. 67, а), которое не может быть измерено непосредственным способом. При этом искомое расстояние d определяется из решения двух треугольников, в которых измерены на местности две стороны (базисы) b и b1 и горизонтальные углы а и а1, b и b1. Базисы выбирают по возможности на ровной местности, удобной для линейных измерений, и измеряют не менее двух раз. В точках А, С и D последовательно устанавливают теодолит и измеряют углы а и а1, b и b1. Если имеется возможность, то для контроля угловых измерений следует измерить также углы у и у1
Значение неприступного расстояния вычисляют по теореме синусов дважды по формулам
 |
Расхождение между обоими результатами не должно превышать некоторой величины, устанавливаемой в зависимости от требуемой точности. За окончательное значение искомого расстояния принимается среднее арифметическое от полученных результатов.
Точность определения неприступного расстояния зависит от точности измерения базисов и углов, а также от формы треугольников. Для получения наиболее точных результатов (при прочих равных условиях) треугольники по форме должны приближаться к равносторонним.
Второй случай. Если между точками А и В нет взаимной видимости (рис. 67, б) и невозможно измерить углы в точках А и В, измеряют длину базисов b и bt и угол J3 между ними. Неприступное расстояние вычисляют по теореме косинусов как
Для контроля разбивают новый треугольник ABC с базисами Ь' и b'v измеряют угол J3' при точке С и вновь по формуле (79) вычисляют расстояние d. В данном случае наиболее благоприятным считается вариант, когда Ь = Ь} и угол J3 близок к 90°.
37. Измерение длин линий лазерной рулеткой
Видимый лазерный луч направляется непосредственно на объект, до которого измеряется расстояние, и после нажатия кнопки на дисплее прибора появляется результат измерения с точностью до миллиметра. Лазерные рулетки типа DISTO (Leica, Швейцария) имеет диапазон измерений от 0,3 до 120 м с точностью до 3 мм, причем расстояния до 30 м можно измерять без отражателя. Бесконтактный принцип работы позволяет использовать рулетку для измерения расстояний до объектов, которые труднодоступны для традиционных методов. Результаты измерений могут накапливаться в памяти прибора, их можно суммировать, умножать, производя подсчет площадей и объемов. Рулетка снабжена встроенным аккумулятором, общая масса таких приборов 600 — 800 г.
Уникальные возможности лазерной рулетки делают ее незаменимой при проведении обмеров земельных участков, выполняемых в ходе инвентаризации земель населенных пунктов, а также при линейных измерениях на стройплощадках промышленных и гражданских объектов.
38. Измерение высоты недоступного сооружения
Определение высоты недоступного сооружения.
Работа выполняется с помощью теодолита, мерной ленты или рулетки. Для этого необходимо на местности разбить базис d такой длины, чтобы его конечные точки M и N отстояли от основания определяемого предмета, примерно, в полуторной высоте этого предмета, и угол b3 (β3)в вершине с недоступным предметом (мачты) "О" был не менее 300.
Базис d измеряется дважды с относительной погрешностью 1/2000. С концов базиса M и N измеряются полным приемом горизонтальные углы b 1 и b2, вертикальные углы n1 и n2 при точке N и n3 и n 4 – при точке М, наведением зрительной трубы на верхнюю точку А и основание предмета (мачты) О. Отсчет по вертикальному кругу при наблюдении верхней точки и основания предмета производится при КЛ и КП.
39. Основные сведения о геодезических сетях и методах их создания
