Краткий исторический обзор развития геодезии





Возникновение геодезии относится к глубокой древности, когда появилась потребность изучения земной поверхности для хозяй­ственных целей. Еще задолго до нашей эры в Египте, Месопотамии, Китае и Греции геодезия играла важную роль в вопросах землепользования и инженерного строительства каналов, дамб, пирамид и других сооружений.

Уже в древности геодезия решала не только практические, но и чисто научные задачи. Представления о форме Земли основывались на науч­ных наблюдениях за явлениями природы. Пифагор и Аристотель счи­тали Землю шарообразной, Эратосфен (276 — 194 гг. до н. э.) вычислил окружность Земли (около 40 тыс. км), что почти совпадает с современ­ным значением этой величины.

Первое упоминание о геодезических работах в нашей стране отно­сится ко времени Киевской Руси. В летописи 996 г. имеются указания о порядке использования земли. Еще одним документом является надпись на так называемом Тмутараканском камне, которая свидетельствует о том, что в 1068 г. князь Глеб измерил расстояние между Керчью и Таманью по льду через Керченский пролив и обнаружил его равным примерно 20 км. Простейшие геодезические измерения применялись в XIII —XV вв. при земельной переписи, где длины линий измерялись веревкой, а углы вообще не измерялись. В XVI в. межи между владения­ми устанавливались по специальному наказу, по которому работу тре­бовалось выполнять «землемерием». К этому времени относится первая в России книга по геодезии.

Широкое развитие геодезия получила в XVI в. в связи с новыми запросами экономики зарождавшегося буржуазного общества. На тер­ритории Московского государства в XVII в. было сделано описание об­мера земли и составлен «Большой чертеж» с нанесением рек, дорог и населенных пунктов.

Новый этап в геодезии ознаменовался изобретением астрономиче­ской трубы в начале XVII в. (Янсен, Галилей, Кеплер), уровня, верньера и дальномера. Первые геодезические приборы с оптической трубой — нивелиры появились во второй половине XVII в. В 1787 г. английским механиком Рамсденом был изобретен теодолит с оптической трубой. В начале XVII в. голландский ученый Снеллиус предложил метод триан­гуляции для определения с высокой точностью значительных расстоя­ний на местности.



В конце XVII в. И. Ньютон на основе открытого им закона всемир­ного тяготения пришел к выводу, что Земля должна иметь форму шара, сплюснутого у полюсов. Начавшиеся в XVIII в. градусные измерения подтвердили теоретические выводы Ньютона о сфероидичности Земли.

Научная постановка геодезических работ в России была осуществ­лена в эпоху Петра I. В этот период широкое развитие получили про­мышленность, мореплавание, военное дело и торговля, что выдвинуло новые требования к точности геодезических измерений и картографи­рования. В малоизученные районы государства были направлены спе­циальные экспедиции для производства съемочных работ. Были выпол­нены первые топографические съемки на Дону, Иртыше, Камчатке и Курильских островах.

В 1739 г. был учрежден Географический департамент, которым ру­ководил в 1758—1765 гг. великий русский ученый М.В. Ломоносов. В XVIII в. в России были созданы первые учебные заведения для подго­товки геодезистов. В 1779 г. создана Межевая школа, преобразованная

в 1838 г. в Межевой институт (ныне МГУГиК) — высшее учебное за­ведение по подготовке геодезистов. К первой половине XVIII в. отно­сится начало изготовления в России геодезических приборов.

Начиная с 1765 г. проводилось генеральное межевание на территории площадью около 300 млн га. Большие картографические работы были вы­полнены под руководством геодезиста-картографа И.К. Кирилова.

Особый размах получили картографические работы в России после Отечественной войны 1812 г. Значительный вклад в картографирова­ние страны внес созданный в 1822 г. Корпус военных топографов.

В XIX в. были проведены широкомасштабные работы по построе­нию геодезических опорных сетей и высокоточные градусные измере­ния по меридиану от Северного Ледовитого океана до устья Дуная под руководством русских ученых-геодезистов К.И, Теннера и В.Я. Струве. Эти работы оказали решающее влияние на развитие теории геодезии и методов геодезических и астрономических работ.

Важнейшую роль в развитии геодезии в нашей стране сыграл из­данный 15 марта 1919 г. Декрет Совнаркома Российской Федерации об утверждении Высшего геодезического управления, впоследствии пере­именованного в Главное управление геодезии и картографии (ГУГК). Основной задачей ГУГКа являлось сплошное картографирование стра­ны для изучения ее территории в топографическом отношении в це­лях поднятия и развития производительных сил страны. Для руковод­ства научно-исследовательскими работами геодезического направления в 1928 г. был создан Центральный научно-исследовательский инсти­тут геодезии, аэросъемки и картографии (ЦНИИГАиК), которому в 1978 г. присвоено имя Ф.Н. Красовского — выдающегося ученого-гео­дезиста.

Большое внимание было уделено подготовке высококвалифицирован­ных специалистов геодезического и землеустроительного профилей. В 1930 г. была проведена реорганизация Московского межевого институ­та, на базе которого были созданы два самостоятельных ведущих вуза страны: Московский геодезический институт (с 1936 г. Московский ин­ститут инженеров геодезии, аэросъемки и картографии — МИИГАиК, ныне Московский государственный университет геодезии и картогра­фии) и Московский землеустроительный институт (ныне Государствен­ный университет по землеустройству ГУЗ). Организованный в 1934 г. астрономо-геодезический факультет при Новосибирском инженерно-строительном институте явился базой для создания в 1939 г. Новосибир­ского института инженеров геодезии, аэрофотосъемки и картографии (НИИГАиК), ныне Новосибирский государственный университет геоде­зии и картографии. Позднее геодезические и землеустроительные фа­культеты возникли и при других высших учебных заведениях страны. В Воронежском сельскохозяйственном институте (ныне Воронежский го­сударственный агроуниверситет им. К.Д. Глинки — ВГАУ) землеустрои­тельный факультет был открыт в 1918 г.



Начиная с 20-х гг. XX в. геодезическая наука и аэрогеодезическое производство получили широкое развитие. На смену традиционным геодезическим приборам пришли принципиально новые приборы, со­здаваемые с использованием новейших достижений науки и техники. Совершенствование приборов направлено на повышение точности и ав­томатизацию измерений, увеличение производительности труда.

Отечественными геодезистами под руководством Ф.Н. Красовского получены новые параметры фигуры Земли. Создана отечественная шко­ла аэрофотосъемки и фотограмметрии. Как самостоятельная дисципли­на геодезической науки и техники определилась прикладная геодезия.

Выдающимся ученым-геодезистом М.С. Молоденским разработана новая теория изучения фигуры Земли и ее внешнего гравитационного поля, позволившая российской геодезической школе занять ведущие позиции в области решения основной научной проблемы геодезии.

К настоящему времени геодезической службой выполнены огром­ные работы по обеспечению территории страны пунктами геодезиче­ской опорной сети; завершено картографирование страны в масштабах 1:100 ООО — 1:25 ООО, в большом объеме проводятся топографические съемки в масштабе 1:10 ООО. Высокие темпы производства съемочных работ и их высокое качество достигнуты благодаря внедрению и широ­кому использованию методов аэрофотосъемки.

Революционным шагом в развитии геодезии является разработка концепции перехода топографо-геодезического производства на спут­никовые методы определения координат с использованием космических систем ГЛОНАСС/GPS.

3.Понятие о планах и картах.

Основным итогом топографо-геодезических работ является чертеж земной поверхности, составленный по определенным правилам и отве­чающий требованиям инструкции*. Такими чертежами являются план, карта и профиль.

Из приведенного ранее видно, что при изображении небольшого участка земной поверхности (в пределах площади круга радиусом до 10 км) соответствующую ему часть уровненной поверхности можно при­нять за горизонтальную плоскость. Следовательно, при ортогональном проектировании точек земной поверхности на горизонтальную плос­кость проекции линий и углов местности будут получены без искаже­ний. Чертеж, дающий в уменьшенном и подобном виде изображение горизонтальной проекции небольшого участка местности, в пределах которого кривизна уровенной поверхности не учитывается, называет­ся планом.

На плане могут изображаться ситуация и рельеф.

Ситуацией местности называется совокупность контуров и непо­движных местных предметов. Ситуация на плане представляет собой горизонтальную проекцию контуров и отдельных предметов местнос­ти. В геодезии часто используется термин «плановая съемка» примени­тельно к понятию «съемка ситуации».

Рельефом называется совокупность неровностей земной поверхно­сти естественного происхождения. Рельеф на плане представляет со­бой изображение пространственных форм физической поверхности Земли на плоскости.

Если на плане изображается только ситуация, то такой план назы­вается ситуационным, или контурным. Если кроме ситуации на плане изображается рельеф, то такой план называется топографическим.

По плану можно решать различные задачи: измерять расстояния между точками местности, углы между заданными направлениями, площади участков земной поверхности, определять отметки точек, кру­тизну скатов и т. п. Точность решения указанных задач зависит от масштаба плана.

Имея топографический план, можно составить профиль, т. е. изоб­ражение вертикального разреза местности по заданному направлению. Профиль характеризует рельеф по линии местности. План и профиль служат основными исходными документами при проектировании и строительстве инженерных сооружений.

При изображении значительных территорий земной поверхности возникает необходимость учета кривизны Земли. Уменьшенное и иска­женное из-за кривизны Земли изображение значительных территорий земной поверхности на плоскости, построенное в определенной карто­графической проекции, называется каргой. При построении карты на плоскости бумаги наносится картографическая сетка, т. е. сетка ме­ридианов и параллелей, которая служит основой для нанесения ситуа­ции местности.

План и карта представляют собой уменьшенное изображение на плоскости бумаги проекций участков местности, однако между ними имеются существенные различия.

1. Масштаб в пределах плана есть величина постоянная; на карте масштаб изменяется от точки к точке и по направлениям. Установлен­ный для данной карты масштаб соблюдается только по одному из на­правлений (по одному меридиану или параллели); этот масштаб назы­вается главным. В остальных частях карты масштабы отличаются от главного и называются частными.

2. Карты выполняются в масштабах 1:10 000, 1:50 000, 1:100 000 и мельче; планы строятся в более крупных масштабах: 1:100, 1:500, 1:1000, 1:2000, 1:5000 и реже 1:10 000.

В зависимости от масштаба карты условно делятся на крупномас­штабные— от 1:10 000 до 1:100 000, среднемасштабные— от 1:200 000 до 1:1 000 000 и мелкомасштабные - мельче 1:1 000 000.

Карты масштабов мельче 1:1 000 000 называются обзорными, а масш­табов 1:200 000 — 1:1 000 000 — обзорно-топографическими, они состав­ляются по картам более крупных масштабов.

Крупномасштабные карты называются топографическими и состав­ляются по результатам топографических съемок территорий. Топогра­фические карты имеют многоцелевое назначение и характеризуются детальностью изображения всех элементов местности. Этим они отли­чаются от карт специального назначения, на которых особо выделяется один или несколько элементов (административные, почвенные, геологи­ческие и т. п.), тогда как остальные элементы представлены схематично либо вообще отсутствуют.

4.Масштабы. Точность масштаба

При составлении планов и карт горизонтальные проекции линий местности уменьшают в определенное число раз в зависимости от тре­бований и точности, предъявляемых к планам и картам. Масштаб - отношение длины отрезков на планах или картах до горизонтального проложения этого отрезка на местности. Масштабы бывают: а) численный (в виде дроби), б) линейный (в виде линии), в) поперечный, что позволяет строить на чертежной бумаге с помощью измерителя и масштабной линейки отрезки с погрешностью равна 0,1 мм.

Степень уменьшения горизонтальных проекций линий местности при изображении их на плане или карте называется масштабом.

При составлении планов и карт горизонтальные проекции линий местности уменьшают в определенное число раз в зависимости от требований и точности, предъявляемых к планам и картам. Степень уменьшения горизонтальных проекций линий местности при изображении их на плане либо карте именуется масштабом. Другими словами, масштаб есть отношение длины отрезка s на плане либо карте к горизонтальной проекции соответственного отрезка S на местности, т. е. S — масштаб. Различают численный и графический масштабы. Численный масштаб. Численный масштаб — это верная дробь, числитель которой есть единица, а знаменатель — число, показывающее, во сколько раз горизонтальные проекции линий, местности уменьшены на плане либо карте. Чем больше значение знаменателя численного масштаба М, тем больше степень уменьшения горизонтальных проекций линий местности и тем мельче масштаб плана либо карты. Численный масштаб — безразмерная величина, потому им можно воспользоваться при измерениях в всех линейных мерах.

Чем больше значение знаменателя численного масштаба М, тем больше степень уменьшения горизонтальных проекций линий местно­сти и тем мельче масштаб плана или карты. Численный масштаб — безразмерная величина, поэтому им можно пользоваться при измере­ниях в любых линейных мерах.

В геодезии наиболее часто применяются следующие масштабы: 1:500, 1:1000, 1:2000, 1:5000 —для планов и 1: 10 000, 1:25 000, 1:50 000, 1:100 000, 1:200 000, 1:300 000, 1:500 000, 1:1 000 000 —для карт. Указанные отноше­ния показывают, что горизонтальные проекции линий местности уменьшены на плане соответственно в 500, 1000, 2000 и т. д. раз, т. е. отрезку в 1 см на плане соответствуют на местности длины: 500 см или 5 м; 1000 см или 10 м; 2000 см или 20 м и т. д. На картах ниже подписи численного масштаба (например, 1:10 000) приводится именованный (пояснительный) масштаб: «в 1 сантиметре 100 м». С помощью масштабов можно решать следующие задачи.

Предельная и графическая точности масштабов. При оценке точ­ности нанесения точек на план следует исходить из физиологических возможностей человеческого глаза. Как известно, глаз человека спосо­бен отчетливо различать две точки, если они располагаются под углом не менее 60" к наблюдателю. При меньшем угле зрения глаз восприни­мает две точки слившимися в одну. Расстоянию наилучшего зрения, равному 25 см, углу в 60 " соответствует отрезок, равный 0,1 мм. Таков, например, диаметр кружка от укола остро отточенной иглы. Отсюда следует, что на плане (карте) в самом благоприятном случае можно изобразить лишь такие горизонтальные проекции линий местности, которым в данном масштабе соответствует отрезок 0,1 мм и более.

Горизонтальное расстояние на местности, соответствующее в данном масштабе 0,1 мм (0,01см) на плане, называется предельной точностью масштаба

Практически принимается, что длина отрезка на плане или карте может быть оценена с точностью 0,2 мм.

Горизонтальное расстояние на местности, соответствующее в данном масштабе 0,2 мм (0,02 см) на плане, называется графической точностью масштаба

Такая точность определения расстояний на плане или карте не мо­жет быть достигнута при использовании линейного масштаба. Поэто­му для повышения точности измерений расстояний на плане или карте применяют поперечный (трансверсальный) масштаб.

Поперечный масштаб является разновидностью линейного мас­штаба. Для его построения на отрезке прямой АВ (рис. 13, б) несколько раз откладывают основание масштаба, равное обычно 2 см. В получен-ных точках восставляют перпендикуляры к линии АВ произвольной, но равной длины. Два крайних перпендикуляра делят на т равных частей и через одноименные точки проводят линии, параллельные прямой АВ. Левые нижнее АО и верхнее CD основания делят на п равных частей; точку О нижнего основания соединяют наклонной линией с первой точкой Е верхнего основания СД а через все остальные точки проводят линии, параллельные ОЕ (трансверсалн).

Если основание поперечного масштаба a = 2 см, а левое основание и перпендикуляры разделены на 10 частей, т. е. m х л = 100, то имеем нормальный сотенный поперечный масштаб. У такого масштаба отрез­ки между перпендикуляром OD и трансверсалью ОЕ (см. рис. 13, б) составляют сотые доли основания масштаба.

Иными словами, точностью поперечного масштаба называется горизонтальное расстояние на местности, соответствующее наи­меньшему делению масштаба. Например, для масштаба 1:2000

2 см 2000

Нетрудно убедиться, что для нормального сотен­ного поперечного масштаба его точность равна графической точности масштаба.

Поперечный масштаб обычно гравируют на металлических пластин­ках, которые закрепляются на некоторых геодезических приборах (гео­дезических транспортирах, масштабных линейках, кипрегелях). Оциф­ровка поперечного масштаба производится так же, как и линейного — в соответствии с численным масштабом. С помощью поперечного мас­штаба можно решать те же задачи, что и по численному или линейно­му масштабам.

Каждая линия, откладываемая на плане или карте с помощью попе­речного масштаба, слагается из трех частей: а) числа целых оснований, взятых от нулевого перпендикуляра до правой ножки циркуля; б) числа малых делений (десятых долей основания), взятых от нулевого перпен-дикуляра до левой ножки циркуля; в) сотых долей основания, располо­женных между вертикальной линией и трансверсалью. Аналогично можно решить обратную задачу —по длине отрезка на плане или карте определить длину соответствующей линии местности.

При изображении участков земной поверхности на плане или карте размеры этих участков уменьшают в известное число раз. Степень уменьшения линий на плане по отношению к их горизонтальным проложениям (проекциям) на местности называется масштабом.



Масштабы могут быть численные, линейные и поперечные. Ч и с л е н -н ы м масштабом называется выражение в виде дроби числителем, которой является единица, а знаменателем – число, показывающее, во сколько раз линии на плане уменьшены по отношению к их горизонтальным проекциям на местности. Например, выражение 1: 2000 показывает, что в 1 см на плане содержится 2000 см (20 метров) местности. Зная численный масштаб плана, можно определить по длине линии местности соответствующую длину линии на плане и наоборот. Например, если длина линии на плане равна 3,23 см, а масштаб плана – 1:2000 то соответствующая линия на местности будет





d = 3,23 см × 2000 = 6460 см = 64,60 м.





Или, если длина линии на местности равна 200 м, то на плане масштаба 1:5000 длина соответствующего отрезка будет





l = 200 м : 5000 = 0,04 м = 4 см.





Для того чтобы не производить таких вычислений, обычно пользуются специальными графическими масштабами: линейным и поперечным. Для построения л и н е й н о г о масштаба берут прямую линию и на ней откладывают равные отрезки, называемые основанием масштаба (рисунок 3.3).



Левый крайний отрезок делят на 10 равных частей. Рассчитав по численному масштабу длину линии местности, соответствующую основанию масштаба, подписывают деления линейного масштаба. На рисунке 3.3 основание масштаба взято 2 см. При численном масштабе 1:10000 2 см на плане соответствует 200 м на местности. Следовательно, на линейном масштабе отрезки справа от нуля будут соответствовать 200 м на местности, а влево по 20 м. Для того чтобы отложить на плане линию, равную 540 м на местности нужно с помощью циркуля-измерителя отложить отрезок ab (см. рисунок 3.3). Как видно, отрезки меньше 2 мм в данном масштабе оцениваются на глаз. Для того чтобы расстояние по масштабу можно было откладывать более точно, строят п о п е -р е ч н ы й масштаб. На прямой AF (рисунок 3.4) несколько раз откладывают основание масштаба (обычно 2 см) и из полученных точек восстанавливают к ней перпендикуляры. Один из перпендикуляров делят на 10 частей и через точки деления проводят линии, параллельные AF. Левый отрезок AO делят на 10 частей. Верхнее левое основание делят также на 10 равных частей. Точки верхнего и нижнего левых оснований соединяют наклонными линиями так, как показано на рисунке 3.4. Из рисунка 3.4 видно, что наименьшее деление поперечного масштаба





t = AO / 100 = 2 см / 100 = 0,2 мм.



Рисунок 3.4 – Поперечный масштаб





На рисунке 3.4 роспись поперечного масштаба сделана для численного масштаба 1:10000 при основании масштаба 2 см. Расстояния 466 и 730 м на поперечном масштабе отмечены точками ab и cd, в которые нужно установить ножки циркуля-измерителя. Невооруженным глазом отрезки на плане, меньше 0,1 мм становятся неразличимыми и практически являются точкой. Поэтому расстояние на местности, которое соответствует 0,1 мм на плане, принято называть точностью масштаба плана. В соответствии с этим точность стандартных численных масштабов топографических планов и карт приведена в таблице 3.1. Расчет выполнялся по формуле





t = 0,1 мм · М,





где M – знаменатель масштаба. Масштаб – отношение длины линии на плане к соответствующей проекции этой линии на местности.



а) Численный масштаб – число, правильная дробь, в числителе – единица, знаменатель – степень уменьшения изображения.



Пример: Масштаб 1:1 000 – 1 сантиметру карты (плана) соответствует 1000 сантиметров на местности или 10 метров. Масштаб 1:100 000 – 1 см карты соответствует 100 000 см местности или 1 000 м.



б) Линейный масштаб – графический чертеж (рис.4.1). Расстояние между большими отрезками постоянное и называется основанием масштаба. Обычно выбирают основанием отрезок в 2 см.



Левая часть делится на 10 частей, каждая часть делится еще пополам. Для данного масштаба одно маленькое деление соответствует 10 метрам.



Для определения расстояний по карте (плане) циркулем переносят на линейный масштаб (рис. 4.2) расстояние и оценивают его.

в) Поперечный масштаб – применяют для более точного определения длин отрезков



На прямой линии (рис.4.3) откладывают отрезки по 2 см (основание масштаба). Вверх по перпендикуляру откладывают на равном расстоянии 10 равных частей. Левая часть полученного прямоугольника делится 10 наклонными линиями (трансверсалями). Наименьшее деление поперечного масштаба (рис.4.4) равен 1/10 части левой шкалы.

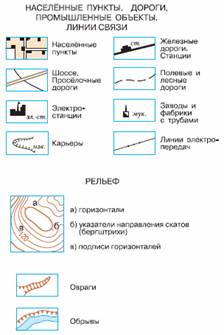

5.Условные знаки, используемые при составлении топографических планов и карт

Важнейшим показателем качества топографических карт и планов наряду с точностью является их наглядность. Она достигается примене­нием условных знаков, с помощью которых на картах и планах изобра­жаются ситуация и рельеф местности. Условные знаки, изображающие ситуацию местности, подразделяются на площадные, внемасштабные, линейные и пояснительные (рис. 18).

Площадные, или масштабные, условные знаки служат для изобра­жения объектов, занимающих значительную площадь и выражающихся в масштабе карты или плана. Площадной условный знак состоит из знака границы объекта и заполняющих его знаков или условной окрас­ки. Контур объекта показывается точечным пунктиром (контур леса, луга, болота), сплошной линией (контур водоема, населенного пункта) или условным знаком соответствующей границы (канавы, изгороди). Заполняющие знаки располагаются внутри контура в определенном порядке (произвольно, в шахматном порядке, горизонтальными и вер­тикальными рядами). Площадные условные знаки позволяют не только найти расположение объекта, но и оценить его линейные размеры, площадь и очертания.

Типы условных знаков Внемасштабными называются такие условные знаки, которыми предметы местности изображаются без соблюдения масштаба карты или плана (например, отдельное дерево, километровый столб, колодец и т. д.). Эти знаки не позволяют судить о размерах изображаемых мест­ных предметов. Положению предмета на местности соответствует опре­деленная точка знака (обычно в центре или в вершине прямого угла у основания знака). Следует учесть, что одни и те же местные предметы на картах или планах крупных масштабов могут быть выражены пло­щадными (масштабными) условными знаками, а на картах мелких масштабов — внемасштабными условными знаками.

Линейными условными знаками называются знаки, изображающие протяженные объекты на местности, например железные, автогуже­вые дороги, ручьи, границы и другие. Они занимают промежуточное положение между масштабными и внемасштабными условными знака­ми. Длина таких объектов выражается в масштабе карты, а ширина на карте — вне масштаба; обычно она получается больше ширины изоб­ражаемого объекта местности, а его положению соответствует продоль­ная ось условного знака.

Пояснительные условные знаки служат для дополнительной харак­теристики изображаемых на карте местных предметов, например: дли­на, ширина и грузоподъемность моста, ширина и характер покрытия дорог, средняя толщина и высота деревьев в лесу, глубина и характер грунта брода и т. д. Различные надписи и собственные названия объек­тов на картах также носят пояснительный характер; каждая из них выполняется установленным шрифтом и буквами определенного раз­мера.

Рельеф местности на топографических планах и картах изображает­ся следующими методами: методами штрихов, отмывки, цветной пла­стики, отметок или горизонталей. На картах крупного масштаба и планах рельеф изображается, как правило, методом горизонталей, имеющим значительные преимущества перед всеми остальными ме­тодами.

Все условные знаки карт и планов должны обладать наглядностью, выразительностью и легко вычерчиваться. Условные знаки для всех масштабов карт и планов устанавливаются нормативными и инструк­тивными документами и являются обязательными для всех организа­ций и ведомств, выполняющих съемочные работы.

Учитывая многообразие сельскохозяйственных угодий и объектов, которое не укладывается в рамки обязательных условных знаков, зем­леустроительные организации издают дополнительные условные зна­ки, отражающие специфику сельскохозяйственного производства.

В зависимости от масштаба карт или плана местные предметы пока­зываются с различной подробностью. Так, например, если на плане масштаба 1:2000 в населенном пункте будут показаны не только отдель­ные дома, но и их форма, то на карте масштаба 1:50 ООО — только квар­талы, а на карте масштаба 1:1 ООО ООО весь город обозначится неболь­шим кружком. Подобное обобщение элементов ситуации и рельефа при переходе от более крупных масштабов к более мелким называется ге­нерализацией карт
