Тригонометрическое нивелирование. Методы контроля, точность

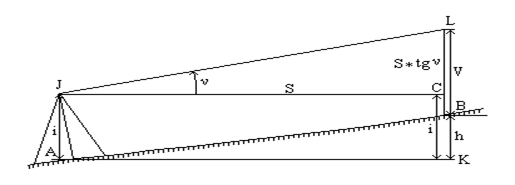

Тригонометрическое нивелирование называют также геодезическим или нивелированием наклонным лучом. Выполняют тригонометрическое нивелирование с помощью теодолита в точке А угол наклона n визирного луча, проходящего через визирную цель в точке В, и зная горизонтальное расстояние s между этими точками, высоту инструмента l и высоту цели а (рис. 2), разность высот h этих точек вычисляют по формуле:

h = s tgn + l - a.

Эта формула точна только для малых расстояний, когда можно не считаться с влиянием кривизны Земли и искривлением светового луча в атмосфере (см. Рефракция). Более полная формула имеет вид:

h = s tgn + l - a + (1 - k) s ²/2 R,

где R – радиус Земли как шара и k – коэффициент рефракции.

Рис.4.38

Рис.4.39

Ошибка измерения превышения из тригонометрического нивелирования оценивается величиной от 2 см до 10 см на 100 м расстояния.

При последовательном измерении превышений получается высотный ход; в высотном ходе углы наклона измеряют дважды: в прямом и обратном направлениях.

Для контроля и повышения точности измерений превышение измерить в обратном направлении.
