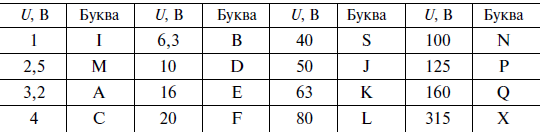

Буквенное обозначение номинального напряжения для конденсаторов

Малогабаритные конденсаторы с малой величиной допуска (0,001… 10 %), рекомендуемые к применению в высококачественных усилителях, маркируются шестью цветовыми кольцами на корпусе. Первые три кольца – численная величина емкости в пФ, четвертое кольцо – множитель, пятое – допуск, шестое – ТКЕ.

Температурный коэффициент емкости (ТКЕ) характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Буквенное обозначение ТКЕ может быть: М – отрицательное, П – положительное, МП – близким к нулю, Н – не нормируется. Следующие за буквой Н цифры определяют допустимые изменения емкости в интервале рабочих температур. У слюдяных конденсаторов ТКЕ обозначен первой буквой на корпусе, у керамических‑каждой группе соответствует определенный цвет корпуса или цветовая точка на корпусе. В усилителях керамические конденсаторы группы «Н» по ТКЕ применяют в качестве шунтирующих, фильтровых элементов и для связи между каскадами на низкой частоте сигнала. Как и любые проводники, конденсаторы обладают некоторой индуктивностью. Чем больше емкость и размеры обкладок конденсаторов, тем больше паразитная индуктивность.

Зарубежные производители конденсаторов не имеют единой системы обозначения своих приборов. Конденсаторы малой емкости используются в усилительной технике в качестве разделительных между каскадами усилителя. Не желательно для этой цели применять лакопленочные, пленочные, металлопленочные и однослойные металлобумажные конденсаторы, так как при эксплуатации на малых (менее 1 В) напряжениях у данных типов наблюдается нестабильность сопротивления изоляции.
