Шумовые свойства некоторых резисторов

Из табл. 1 видно, что наиболее эффективно использовать в высококачественном малошумящем усилителе звуковой частоты резисторы типов С2‑26, С2‑29В, С2‑33 и резисторы в чип‑исполнении (бескорпусные) С1‑4. Как наиболее шумовые из популярных резисторов, кроме переменных и подстроечных, показали себя популярные и распространенные типы MЛT, OMЛT.

Резисторы, применяемые в колебательных контурах, усилителях высокой частоты должны обладать только активным сопротивлением, то есть не изменять свое сопротивление в рабочем диапазоне частот. Пограничная частота, на которой будет эффективно работать резистор, зависит от его сопротивления и собственной емкости и определяется соотношением F _ГР = 1/4 RC.

Собственные емкости резисторов С2‑6, С2‑13, С2‑14, С2‑23, С2‑33, OMЛT находятся в интервале 0,1–1,1 пФ. Постоянные резисторы имеют допуск отклонения сопротивления от номинальной величины. Здесь важно понимать, что чем больше допустимый разброс в отклонении от номинального сопротивления резистора – тем менее стабильной может оказаться его работа. В усилителях желательно применить постоянные резисторы с допуском отклонения 0,001…2 % марки С2‑23. Допуск в отечественных резисторах обозначается третьим или четвертым элементом в маркировке.

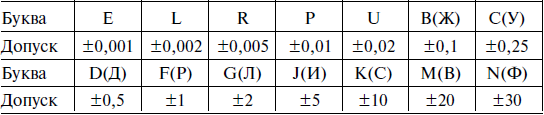

В табл. 2 приводятся обозначения допусков постоянных резисторах отечественного производства.

Таблица 2

Маркировка постоянного резистора, обозначающая величину допуска, %

Величина допуска может быть нанесена и под номиналом, во второй строке. Что касается резисторов, на которых маркировка читается в виде цветных полос, то для нашего случая это еще проще – постоянные резисторы с малой величиной допуска (0,1… 10 %) маркируются пятью цветовыми кольцами на корпусе прибора. При этом первые три – численная величина сопротивления в Омах, четвертое кольцо – множитель, а пятое – допуск. Для нашего варианта пятая полоса должна иметь цвет: золотистый (±5 %), коричневый (±1 %), красный (±2 %), зеленый (+0,5 %), голубой (+0,25 %), фиолетовый (+0,1 %). Резисторы с более широким допуском маркируются четырьмя полосами.

Маркировочные знаки на резисторах сдвинуты к одному из выводов и читаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается несколько больше других. Современные резисторы маркируются по ОСТ 11.074.009–98.
