Отключение СШ 220 кВ ТЭС-1 с однофазным КЗ ⇐ ПредыдущаяСтр 7 из 7 Время действия дифференциальной защиты шин 0,3 с. Рисунок 21
Контролируемые параметры – частота генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 22
Контролируемые параметры – активная мощность генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 23

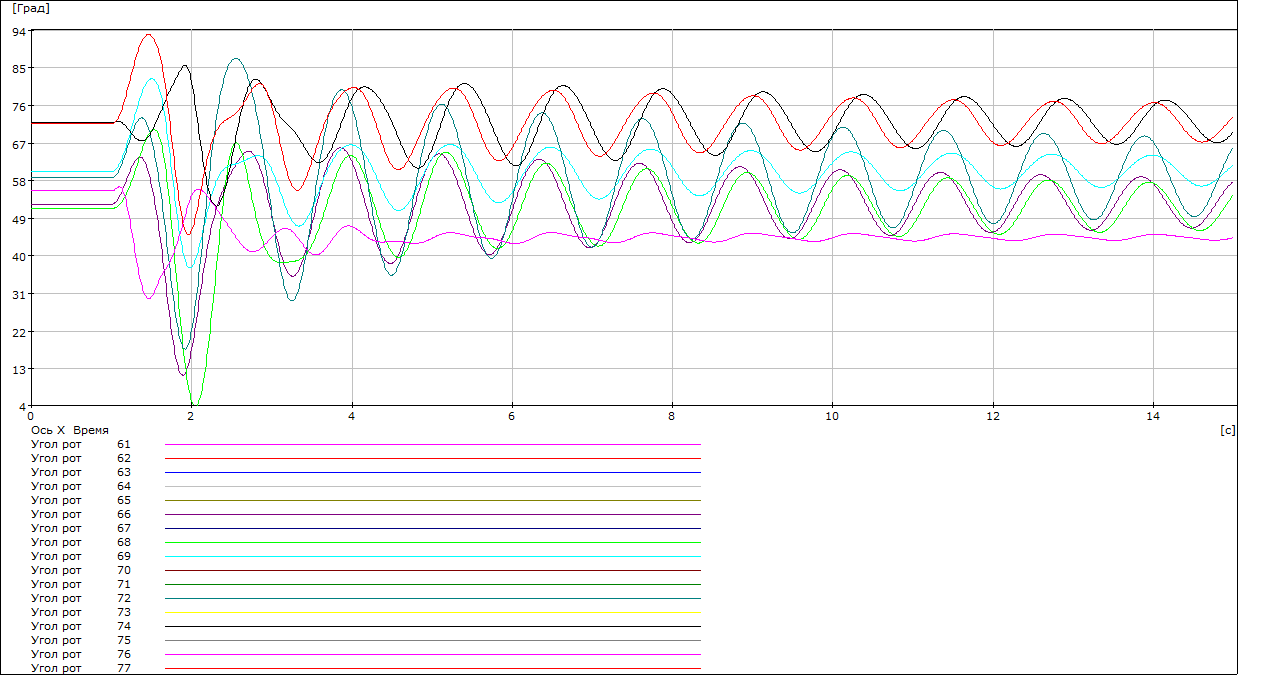

Контролируемые параметры – угол роторов генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 24

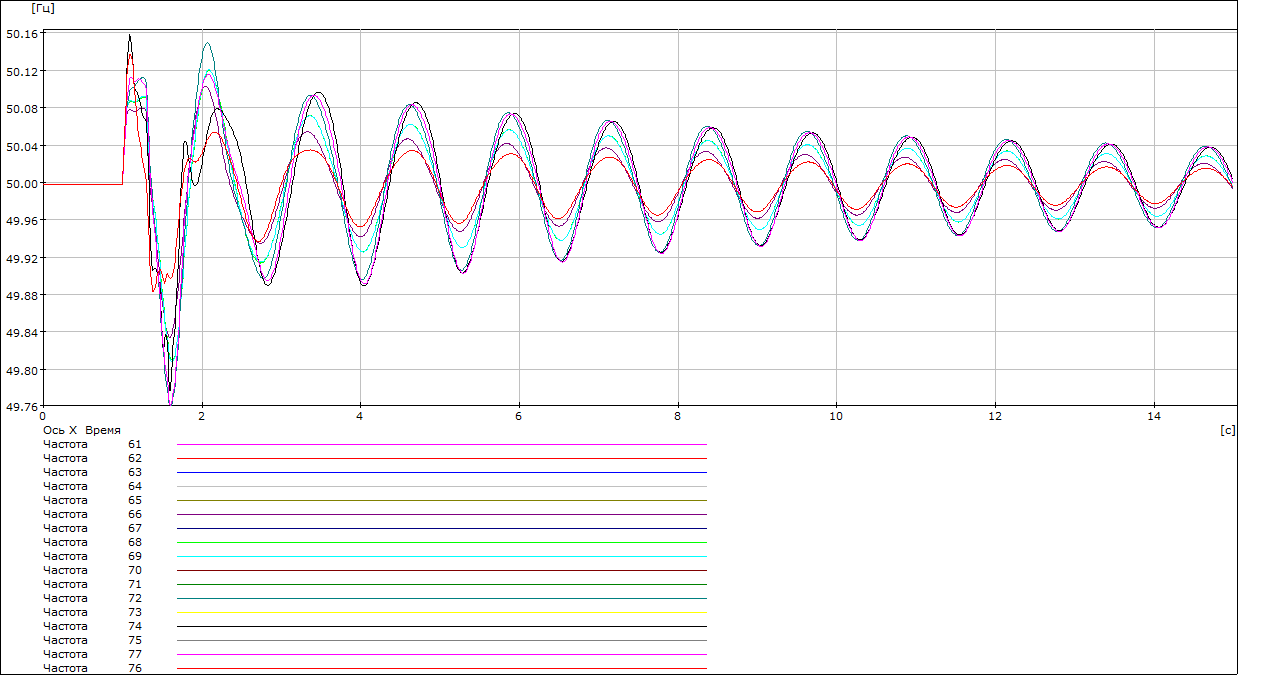

Контролируемые параметры – частота генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 (отключение турбогенератора 200 МВт) Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 25

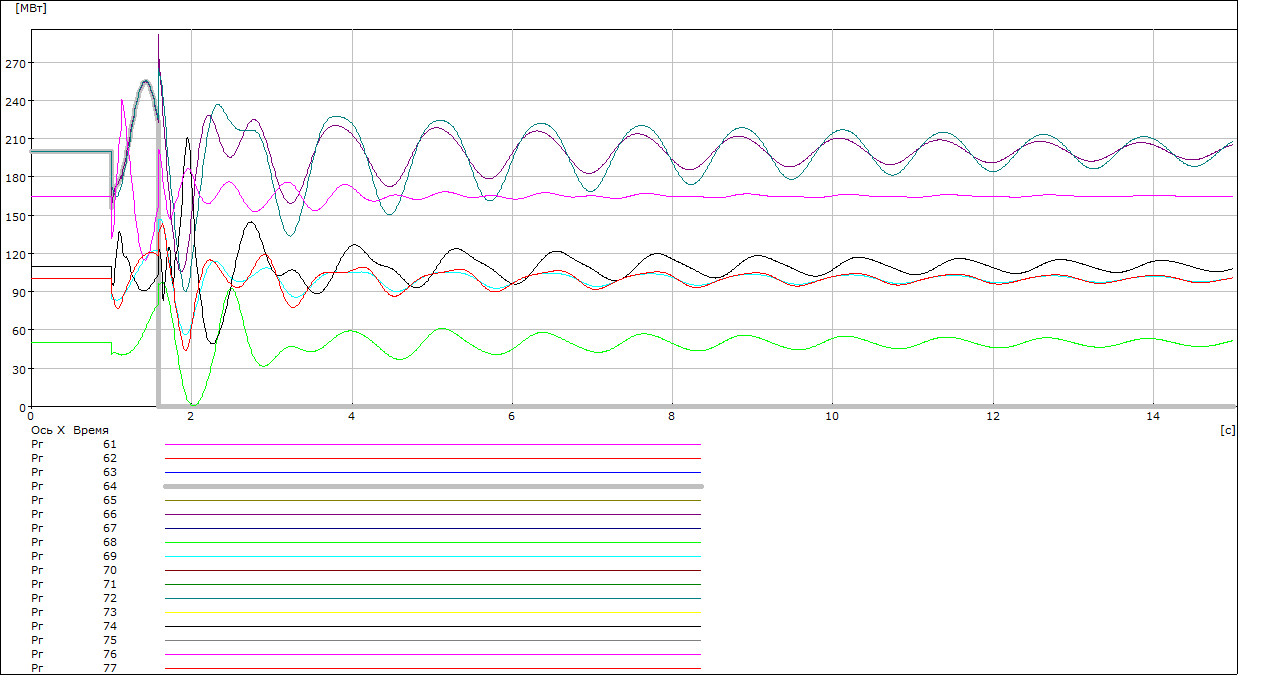

Контролируемые параметры – активная мощность генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 (отключение турбогенератора 200 МВт) Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 26
Контролируемые параметры – углы роторов генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 (отключение турбогенератора 200 МВт) Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 27
Контролируемые параметры – частота генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 28
Контролируемые параметры – активная мощность генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 29

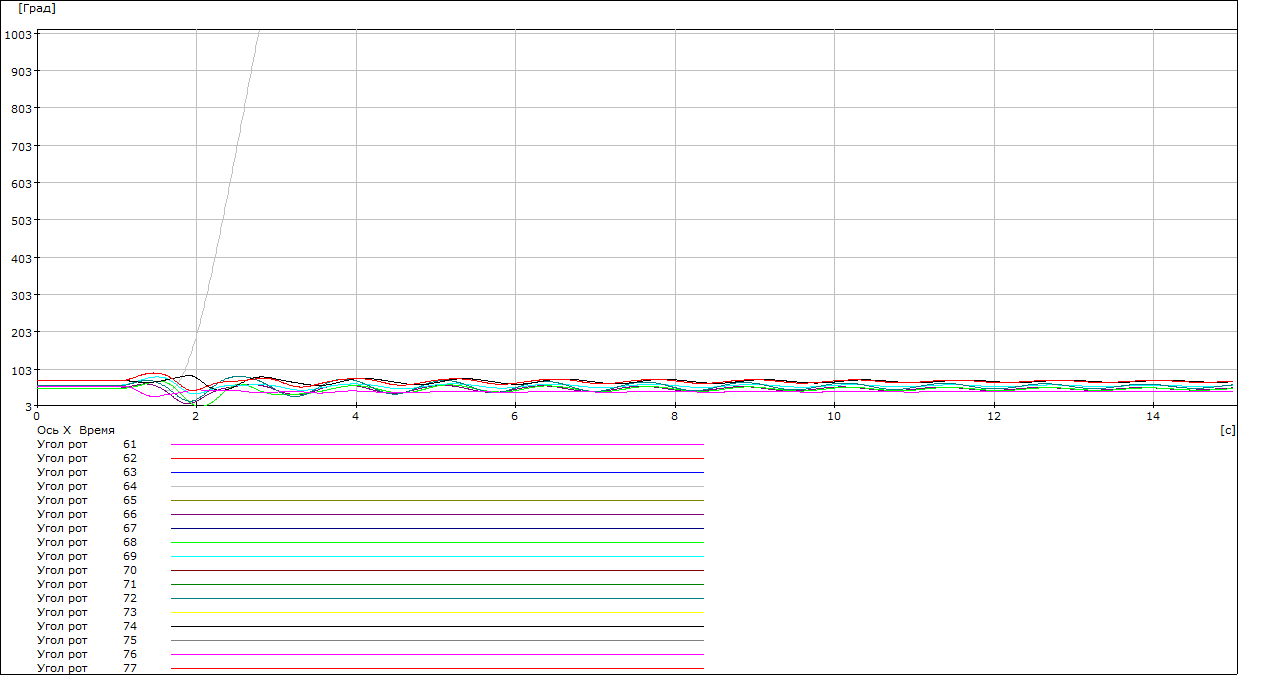

Контролируемые параметры – углы роторов генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 30
Контролируемые параметры – частота генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 (отключение турбогенератора 200 МВт) Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 31
Контролируемые параметры – активная мощность генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 (отключение турбогенератора 200 МВт) Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 32
Контролируемые параметры – углы роторов генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 с действием УРОВ с отказом одного выключателя на ТЭС-1 (отключение турбогенератора 200 МВт) Время действия основных защит 0,12 с. Время действия УРОВ 0,54 с. Рисунок 33

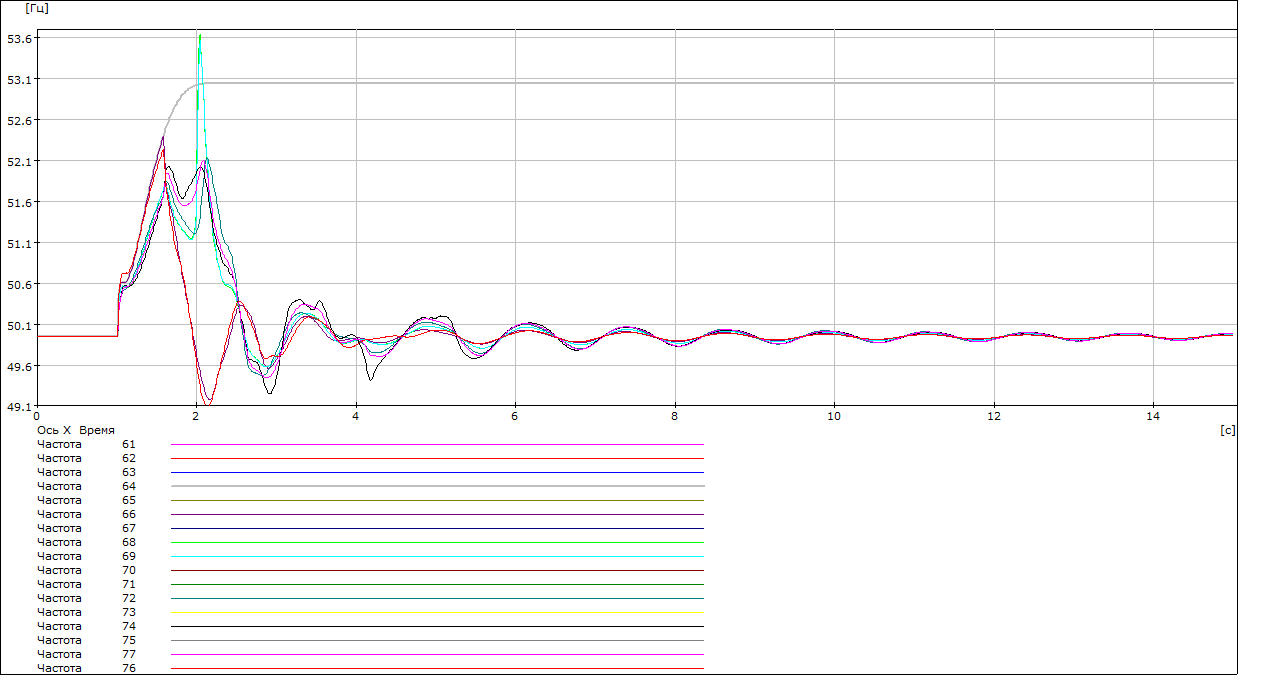

Контролируемые параметры – частота генераторов 61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт 67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт 68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт 73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт 76 – генератор, Uном=18 кВ, Ргном=165 МВт
Принципиальная схема размещения устройств ПА
Структурно-функциональная схема системы
Структурно-функциональная схема устройств
Заключение В соответствие с целью и задачами курсового проекта был произведен расчёт нормального установившегося и послеаварийного режимов работы ЭЭС. Методом последовательного утяжеления определены коэффициенты запаса статической устойчивости. ЭЭС статически устойчива в нормальном и послеаварийном режимах. Произведен выбор управляющих воздействий, типа и места установки устройств ПА для обеспечения разгрузки ВЛ в послеаварийном режиме. По результатам расчетов в послеаварийном режиме при отключении ВЛ ТЭС-1 – ПС-200, оставшаяся в работе ВЛ перегружается по току. Измерительный орган АОПО, как и сам терминал АОПО необходимо установить на ТЭС-1. Расчетом переходных режимов при нормативных возмущениях группы II, выявлены режимы, в которых возникает неустойчивый асинхронный ход с 1-3 циклами асинхронного режима. Произведен выбор управляющих воздействий, типа и места установки устройств ПА, обеспечивающих сохранение динамической устойчивости. Основной и резервный комплект АЛАР устанавливается на ТЭЦ-1 и его измерительные трансформаторы тока устанавливаются на линейных выключателях ТЭЦ-1. После действия АЛАР на ТЭЦ-1 неустойчивый асинхронный ход сохраняется на генераторах 70-72, 75, 77, но при этом уменьшается угол ротора генераторов 73, 74 на ГРЭС-2 (на 1 цикл асинхронного режима).
Список литературы 1. Справочник по проектированию электрических сетей. Под ред. Д.Л. Файбисовича.-М.: Изд-во НЦ ЭНАС, 2005-320 с. 2. Стандарт организации ОАО «СО ЕЭС». Автоматическое противоаварийное управление режимами энергосистем. Противоаварийная автоматика энергосистем. Условия организации процесса. Нормы и требования. СТО 59012820.29.240.001-2011. 3. Методические указания по устойчивости энергосистем ОАО «СО ЕЭС». Утв. Приказом Минэнерго России от 30.06.2003. № 277. 4. Овчаренко Н.И. Автоматика электрических станций и электроэнергетических систем: Учебник для вузов/ Под ред. А.Ф. Дьякова. – М.: Изд-во НЦ ЭНАС, 2000. – 504 с.: ил. 5. Общие требования к системам противоаварийной и режимной автоматики, релейной защиты и автоматики, телеметрической информации, технологической связи в ЕЭС России. Приложение 1 к приказу ОАО РАО «ЕЭС России» от 11.02.2008 № 57. 6. ГОСТ 721-77 (СТ СЭВ 779-77) Системы электроснабжения, сети, источники, преобразователи и приемник электрической энергии номинальные напряжения свыше 1000 В. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 27.05.77 № 1376 7. ГОСТ 13109-97 Нормы качества электрической энергии в системах электроснабжения общего назначения. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 12-97 от 21 ноября 1997 г). 8. Нормы технологического проектирования электроснабжения промышленных предприятий. 1-я редакция, Москва, 1994 г. 9. ГОСТ 14209-97 (МЭК 354-91) Руководство по нагрузке масляных силовых трансформаторов. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 11 от 23.04.1997 г.). 10. Правила технической эксплуатации электрических станций и сетей Российской Федерации. Приказ Минэнерго РФ от 19 июня 2003 г. № 229
|
