Расчетная схема послеаварийный режим после действия АОПО

⇐ ПредыдущаяСтр 6 из 7Следующая ⇒






Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с успешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

Рисунок 1



Контролируемые параметры – активная мощность генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с успешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

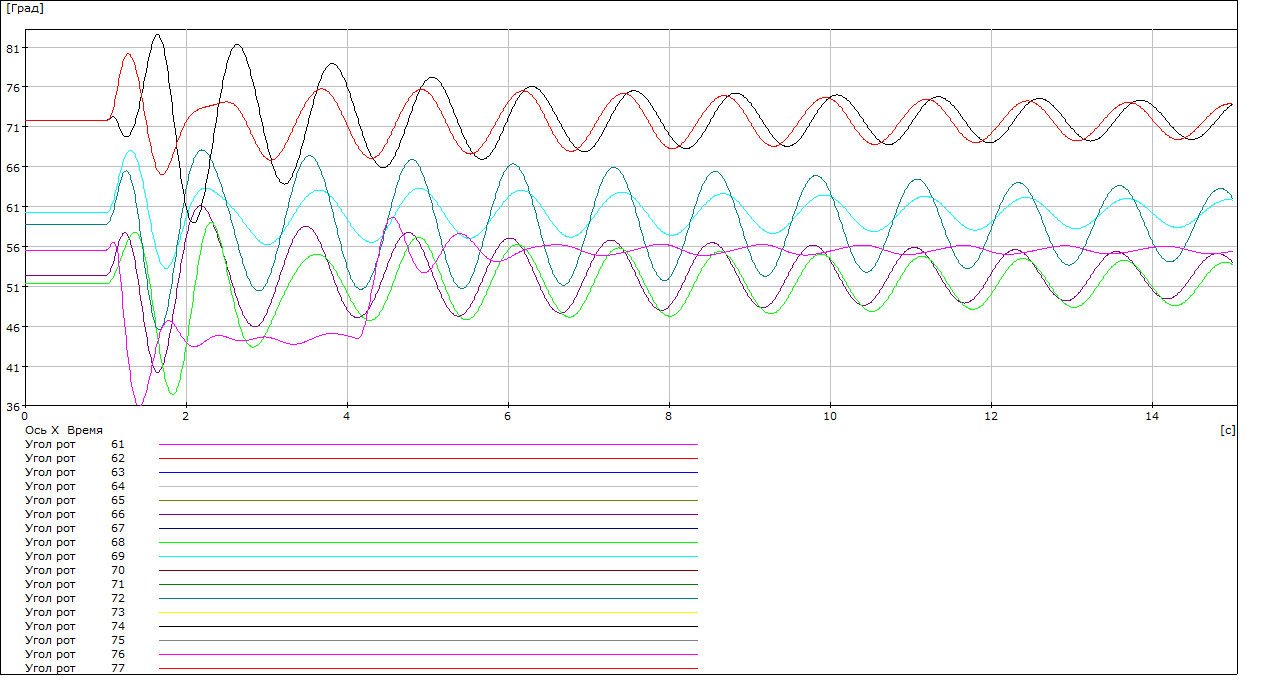

Рисунок 2



Контролируемые параметры – углы роторов генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с успешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

Рисунок 3



Контролируемые параметры – частота генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт



Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с неуспешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

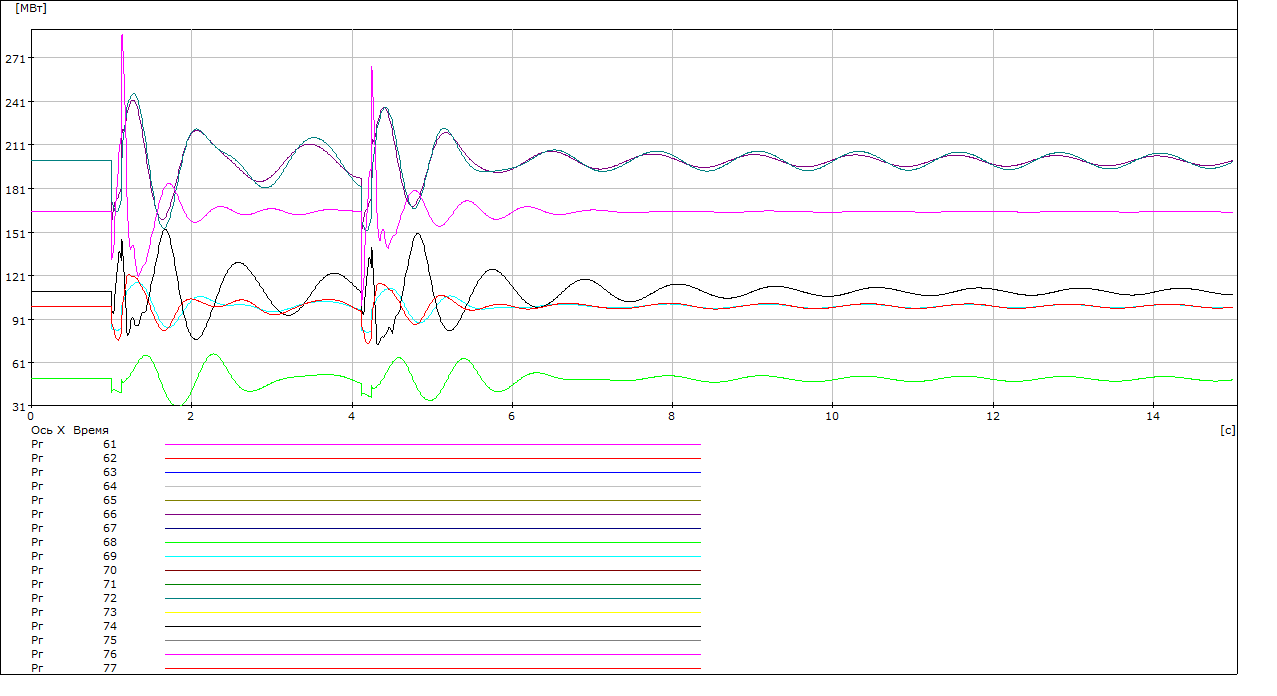

Рисунок 4



Контролируемые параметры – активная мощность генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с неуспешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

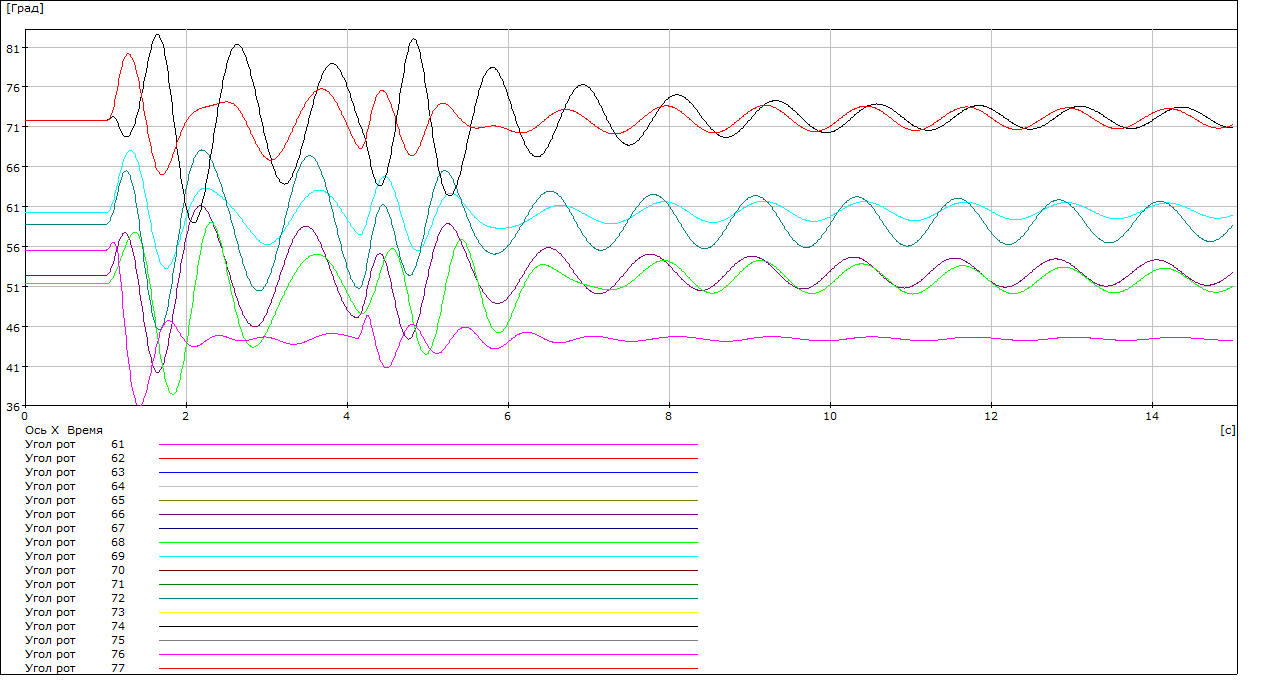

Рисунок 5



Контролируемые параметры – угол роторов генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с неуспешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

Рисунок 6



Контролируемые параметры – частота генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт



Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с успешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

Рисунок 7



Контролируемые параметры – активная мощность генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с успешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

Рисунок 8



Контролируемые параметры – угол роторов генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт



Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с успешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

Рисунок 9



Контролируемые параметры – частота генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт



Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с неуспешным АПВ

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

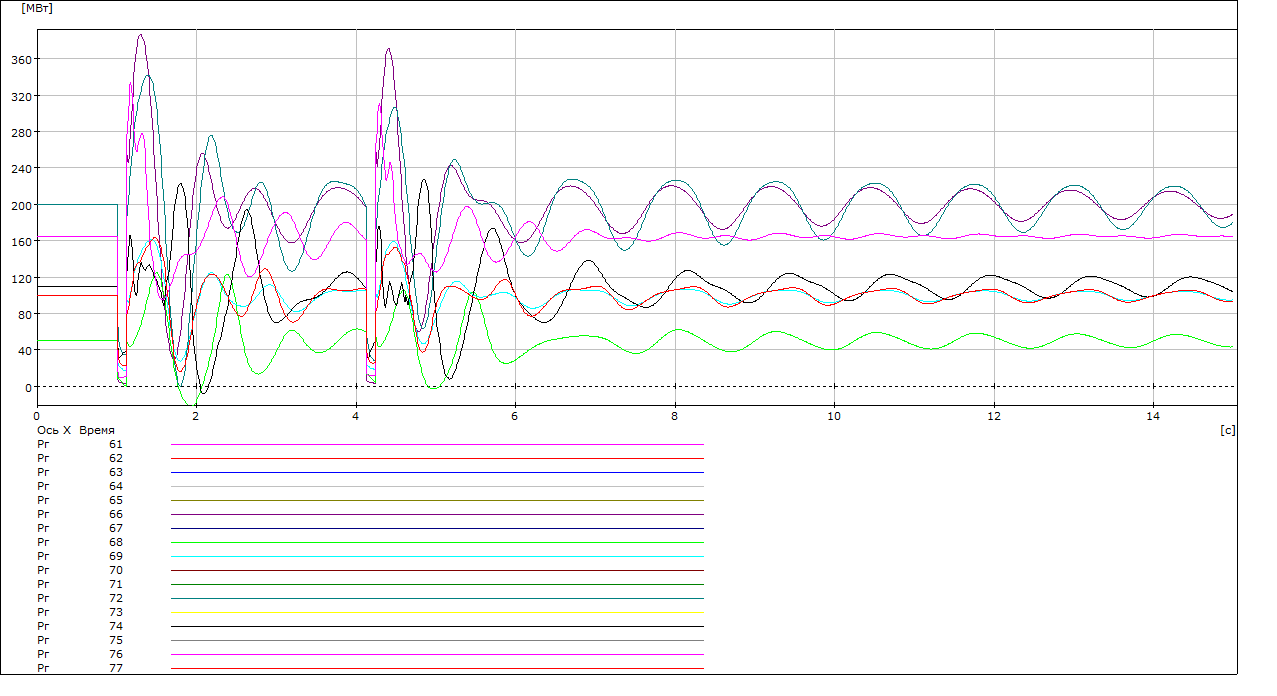

Рисунок 10



Контролируемые параметры – активная мощность генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с неуспешным АПВ.

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

Рисунок 11



Контролируемые параметры – углы роторов генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Трехфазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с неуспешным АПВ.

Время действия основных защит 0,12 с.

Время действия АПВ 3,0 с.

Рисунок 12



Контролируемые параметры – частота генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт



Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с успешным АПВ.

Время действия резервных защит 0,88 с.

Время действия АПВ 3,0 с.

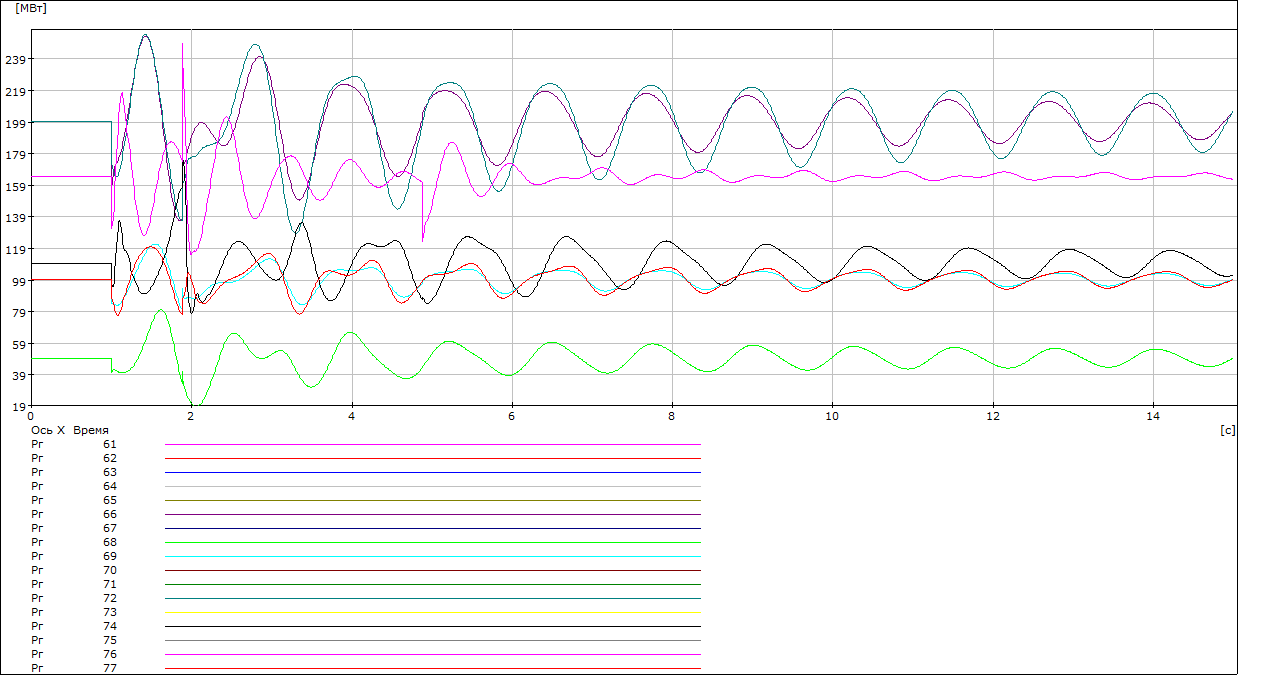

Рисунок 13



Контролируемые параметры – активная мощность генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с успешным АПВ.

Время действия резервных защит 0,88 с.

Время действия АПВ 3,0 с.

Рисунок 14



Контролируемые параметры – углы роторов генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт



Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с успешным АПВ.

Время действия резервных защит 0,88 с.

Время действия АПВ 3,0 с.

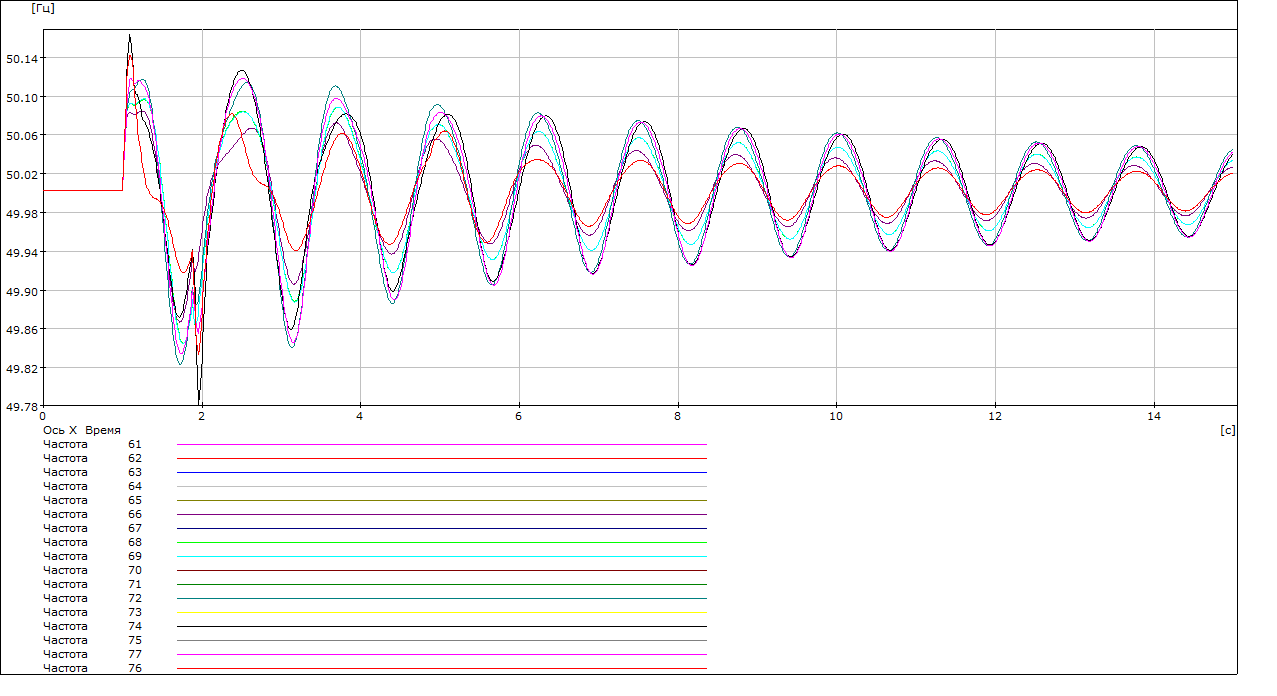

Рисунок 15



Контролируемые параметры – частота генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с неуспешным АПВ.

Время действия резервных защит 0,88 с.

Время действия АПВ 3,0 с.

Рисунок А16

Контролируемые параметры – активная мощность генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с неуспешным АПВ.

Время действия резервных защит 0,88 с.

Время действия АПВ 3,0 с.

Рисунок 17



Контролируемые параметры – углы роторов генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт





Однофазное короткое замыкание на ВЛ 220 кВ ТЭС-1 – ПС-200 у шин ТЭС-1 с неуспешным АПВ.

Время действия резервных защит 0,88 с.

Время действия АПВ 3,0 с.

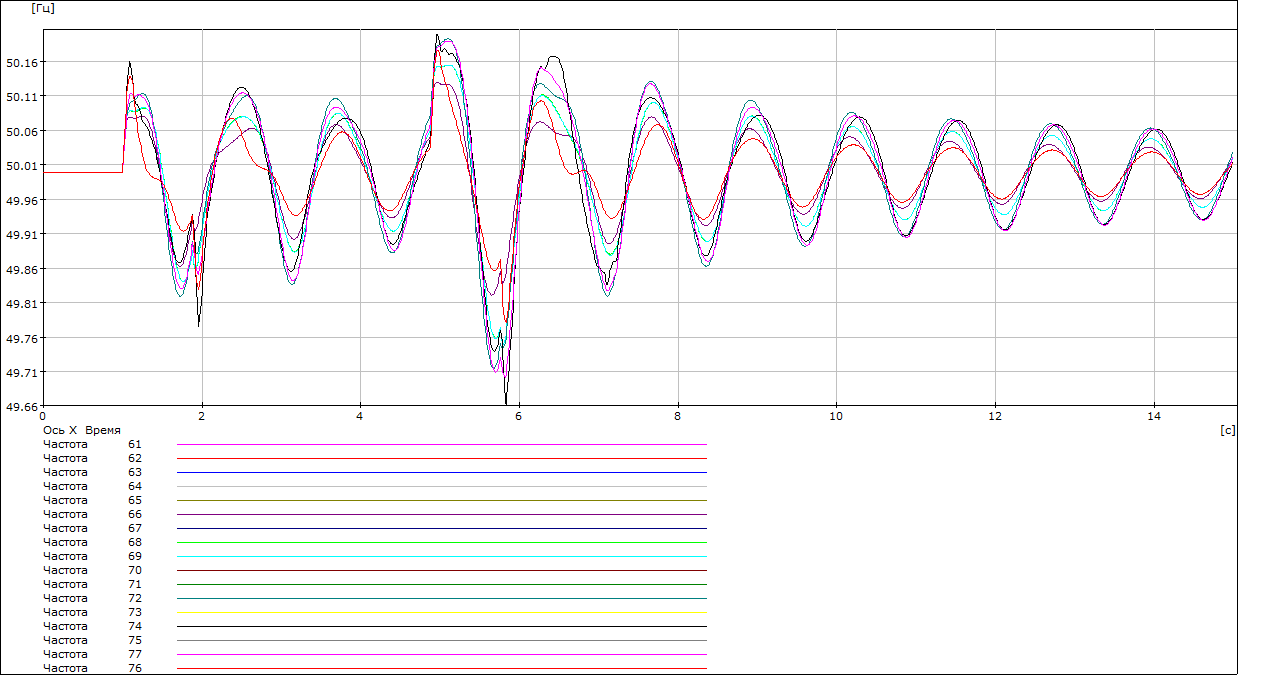

Рисунок 18



Контролируемые параметры – углы роторов генераторов

61 – 66; 70 – 72 – генераторы, Uном=15,8 кВ, Ргном=200 МВт

67, 69, 75, 77 – генераторы, Uном=10,5 кВ, Ргном=100 МВт

68 – генераторы, Uном=10,5 кВ, Ргном=50 МВт

73, 74 – генераторы, Uном=10,5 кВ, Ргном=110 МВт

76 – генератор, Uном=18 кВ, Ргном=165 МВт
