Задача 2. Определение кинематических характеристик точек при поступательном и вращательном движениях твердого тела

⇐ ПредыдущаяСтр 5 из 8Следующая ⇒




Механизм состоит из трех ступенчатых дисков (1 – 3), находящихся в зацеплении или связанных ременной передачей, зубчатой рейки 4 и груза 5, привязанного к концу нити, намотанной на одно из колес. Радиусы ступенчатых дисков заданы. На ободах колес расположены точки А, В, С. В столбце «Дано» (табл. 3) указаны уравнения движения или уравнения вращения , или уравнение изменения скорости ведущего звена механизма.

Определить в момент времени t 1 = 2 (с) указанные в столбце «Найти» (табл. 3) скорости ( - линейные, - угловые) и ускорения (а - линейные, - угловые) соответствующих точек или тел.

Расчетные схемы представлены в табл. 4. Для выполнения и защиты данной задачи необходимо усвоить пункты 3, 4, 5 рабочей программы.



Таблица 3

№ варианта Дано Найти
скорости ускорения

  u С, u В, w 3 а В ,e 1 ,e 2
  u В, u С, w 1 а С ,e 2 ,e 3
  u А, w 2, w 3 а С ,e 1 ,e 2
  u А, u С, w 1 а С ,e 2 ,e 3
  u 5, u В, w 3 а В ,e 1 ,e 2
  u 4, w 2, w 3 а А ,e 1 ,e 2
  u 4, u 5, w 1 а С ,e 2 ,e 3
  u А, u С, w 2 а В ,e 1 ,e 3
  u В, u С, w 1 а С ,e 2 ,e 3
  u А, u В, u С а В ,e 1 ,e 3

Продолжение табл. 3


  u А, u С, w 3 а В ,e 1 ,e 2
  u С, w 1, w 2 а А ,e 1 ,e 3
  u В, u С, w 2 а С ,e 1 ,e 3
  u С, u В, w 2 а В ,e 1 ,e 3
  u А, u В, w 1 а С ,e 2 ,e 3
  u А, u В, w 3 а С ,e 1 ,e 2
  u А, u С, w 1 а В ,e 2 ,e 3
  u А, u С, w 2 а В ,e 1 ,e 3
  u В, u С, w 2 а А ,e 1 ,e 3
  u В, u С, w 2 а А ,e 1 ,e 3
  u А, u В, w 1 а С ,e 2 ,e 3
  u А, u В, w 1 а С ,e 2 ,e 3
  u С, u В, w 2 а А ,e 1 ,e 3
  u С, u В, w 2 а А ,e 1 ,e 3
  u А, u В, w 2 а С ,e 2 ,e 3
  u В, u, w 3 а А ,e 1 ,e 3
  u, u В, w 1 а С ,e 2 ,e 3
  u, u, w 3 а В ,e 2 ,e 3
  u В, u, w2 а С ,e 2 ,e 3
  u, u В, w 3 а А ,e 1 ,e 3



Таблица 4

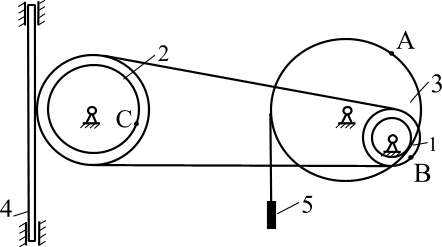

1.   R1 = 8 см; R2 = 16 см; R3 = 4 см; r1 = 6 см; r2 = 3 см; r3 = 3 см

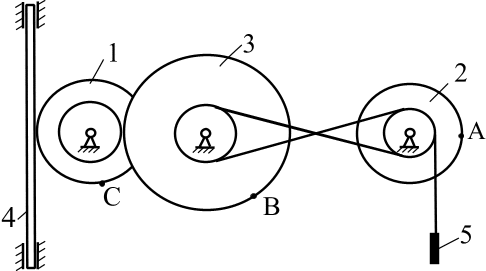

2.   R1 = 8 см; R2 = 16 см; R3 = 12 см; r1 = 6 см; r2 = 9 см; r3 = 9 см

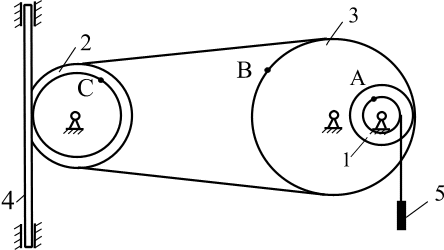

3     R1 = 4 см; R2 = 8 см; R3 = 12 см; r1 = 2 см; r2 = 6 см; r3 = 6 см



Продолжение табл. 4

4.   R1 = 6 см; R2 = 16 см; R3 = 18 см; r1 = 3 см; r2 = 14 см; r3 = 10 см
5.   R1 = 6 см; R2 = 8 см; R3 = 9 см; r1 = 3 см; r2 = 4 см; r3 = 5 см
6.   R1 = 4 см; R2 = 9 см; R3 = 14 см; r1 = 2 см; r2 = 6 см; r3 = 10 см

Продолжение табл. 4

7.   R1 = 4 см; R2 = 10 см; R3 = 16 см; r1 = 2 см; r2 = 6 см; r3 = 10 см
8.   R1 = 6 см; R2 = 12 см; R3 = 18 см; r1 = 3 см; r2 = 8 см; r3 = 12 см
9.   R1 = 2 см; R2 = 10 см; R3 = 14 см; r1 = 5 см; r2 = 5 см; r3 = 10 см

Продолжение табл. 4

10.   R1 = 6 см; R2 = 10 см; R3 = 18 см; r1 = 3 см; r2 = 6 см; r3 = 12 см
11.   R1 = 4 см; R2 = 6 см; R3 = 14 см; r1 = 2 см; r2 = 3 см; r3 = 10 см
12.   R1 = 6 см; R2 = 8 см; R3 = 16 см; r1 = 4 см; r2 = 3 см; r3 = 10 см

Продолжение табл. 4

13.   R1 = 10 см; R2 = 12 см; R3 = 16 см; r1 = 8 см; r2 = 9 см; r3 = 10 см
14.   R1 = 8 см; R2 = 12 см; R3 = 18 см; r1 = 6 см; r2 = 8 см; r3 = 12 см
15.   R1 = 3 см; R2 = 8 см; R3 = 14 см; r1 = 2 см; r2 = 4 см;

Продолжение табл. 4

16.   R1 = 4 см; R2 = 10 см; R3 = 20 см; r1 = 3 см; r2 = 8 см;
17.   R1 = 4 см; R2 = 8 см; R3 = 14 см; r1 = 3 см; r2 = 2 см; r3 = 10 см
18.   R1 = 6 см; R2 = 8 см; R3 = 16 см; r2 = 4 см; r3 = 8 см

Продолжение табл. 4

19.   R1 = 6 см; R2 = 7 см; R3 = 14 см; r1 = 4 см; r2 = 6 см;
20.   R1 = 4 см; R2 = 8 см; R3 = 14 см; r1 = 3 см; r2 = 2 см; r3 = 10 см
21.   R1 = 6 см; R2 = 10 см; R3 = 18 см; r1 = 4 см; r2 = 6 см; r3 = 16 см

Продолжение табл. 4

22.   R1 = 5 см; R2 = 7 см; R3 = 16 см; r1 = 4 см; r2 = 5 см; r3 = 12 см
23.   R1 = 6 см; R2 = 8 см; R3 = 16 см; r1 = 2 см; r2 = 4 см; r3 = 14 см
24.   R1 = 6 см; R2 = 8 см; R3 = 12 см; r1 = 4 см; r2 = 5 см; r3 = 10 см

Продолжение табл. 4

25.   R1 = 6 см; R2 = 12 см; R3 = 16 см; r1 = 5 см; r2 = 10 см;
26.   R1 = 3 см; R2 = 8 см; R3 = 12 см; r1 = 2 см; r2 = 4 см; r3 = 10 см
27.   R1 = 7 см; R2 = 8 см; R3 = 10 см; r1 = 5 см; r2 = 4 см; r3 = 2 см

Продолжение табл. 4

28.   R1 = 6 см; R2 = 8 см; R3 = 12 см; r1 = 4 см; r2 = 4 см; r3 = 6 см
29.   R1 = 6 см; R2 = 7 см; R3 = 14 см; r1 = 2 см; r2 = 6 см; r3 = 6 см
30.   R1 = 6 см; R2 = 12 см; R3 = 16 см; r1 = 5 см; r2 = 10 см; r3 = 4 см
