Основные циклограммы процессов контактной точечной сварки. Этапы образования соединений при точечной сварке

Точечная сварка имеет ряд особенностей: высокое давление в зоне соединения и возможность его изменения в процессе протекания сварочного тока и проковки, интенсивное перемешивание расплавленного металла, кратковременность нагрева и охлаждения, возможность предварительного и повторного нагрева в процессе цикла сварки, отсутствие окисления нагретого металла, возможность регулирования скорости нагрева и охлаждения, полная автоматизация процесса и др.

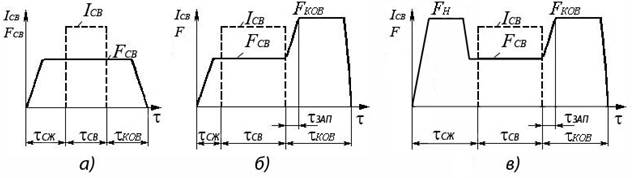

а – с пост-м усилием сжатия; б – с повыш-м ковочным усилием; в – с предварительным сжатием и ковочным усилием

Для устранения зазоров и предупреждения нач-х выплесков, а также при св-ке с предварит-но нанесенным жидким покрытием прим-т циклограмму в (рис. 3.4, в).

В некоторых случаях применяют многоимпульсную сварку. При этом сварочное и ковочное усилия могут прикладываться в соответствии с циклограммами, представленными на рис. 3.4.

Рис. 2.21. Этапы формирования соединений при точечной сварке

Значительное влияние на характер упругопластического деформирования деталей и образования вмятин при точечной сварке оказывает величина усилия сжатия F _св. При увеличении F _св, а также при использовании повышенных усилий проковки глубина вмятин растет. На рисунке 2.24 представлены расчетные графики перемещения верхнего электрода при приложении различных по величине усилий F _св, свидетельствующие о значительном росте вмятины при увеличении F _СВ. Если при приложении к электродам F _св = 2500 Н электрод внедрился в деталь на глубину 0,15 мм, то при F _св = 3900 Н – на 0,25 мм, а при F _св = 5300 Н – на 0,33 мм. Следовательно, для уменьшения глубины вмятины нужно обеспечить максимально возможное снижение усилия F _св, при котором не возникают начальные выплески расплавленного металла. Глубина вмятин значительно снижается при интенсивном охлаждении электродов и применении со стороны лицевой поверхности электродов с увеличенной контактной поверхностью.
