Порядок выполнения работы. Определение формы и размеров заготовки при вытяжке

Определение формы и размеров заготовки при вытяжке.

Размеры плоской заготовки при вытяжке полых тел можно определить несколькими методами:

· равенства поверхностей;

· равенства объемов;

· равенства весов.

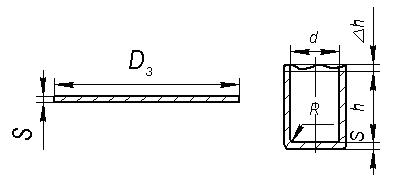

Рис. 1.11. Эскиз заготовки и готового изделия

По методу равенств поверхностей диаметр плоской заготовки определяется по формуле

где – средний диаметр цилиндра ;

Δh − припуск, прибавляемый на подрезку края цилиндра, так как при глубокой вытяжке невозможно получить ров­ный край изделия вследствие анизотропии механических свойств материала.

Величина припуска зависит от высоты и формы изделия, рода и толщины материала и может быть определена по таблице 1.3.

Таблица 1.3
