Резьба: Виды резьбы. Инструмент для нарезания резьбы

Даже если вам редко приходится нарезать резьбу, все же полезно уметь отличить метрическую резьбу от дюймовой, а правую от левой. Видов резьб довольно много, но чаще всего мы имеем дело с треугольной резьбой - метрической и дюймовой. Отличие их не только в том, что все элементы метрической резьбы измеряются в миллиметрах, а дюймовой - в дюймах.

Эти резьбы отличаются еще профилем: метрическая резьба имеет профиль равностороннего треугольника, а дюймовая - равнобедренного, с углом 55 градусов при вершине. А еще резьбы отличаются шагом, и у дюймовой резьбы шаг больше, поэтому профиль ее крупнее, а резьба получается более прочная.

В отечественной практике крепежные изделия выполняются преимущественно в метрической системе, а дюймовая осталась для водопроводных труб. В последние годы появилось много импортной бытовой аппаратуры с крепежными элементами дюймовой системы малого размера.

Для нарезания резьбы используются специальные режущие инструменты - метчики (нарезание резьбы в отверстиях), плашки, лерки и клуппы (нарезание резьбы снаружи детали).

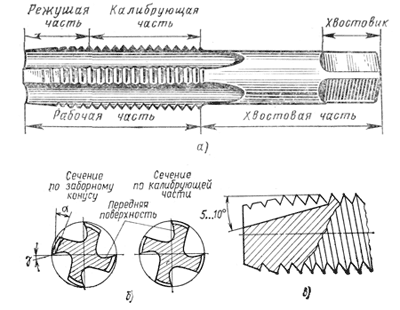

Метчик - это цилиндрический режущий инструмент с нанесенным на внешней поверхности профилем резьбы с канавками для отвода стружки. Пересечение канавки с витками резьбы образует режущую кромку метчика, которая и снимает стружку при нарезании резьбы.

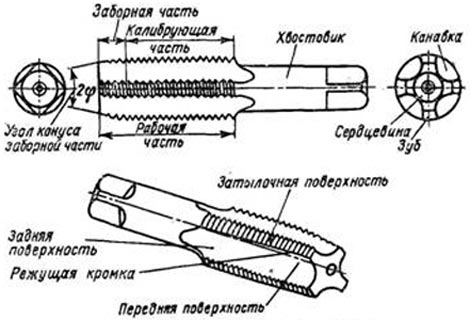

Метчики предназначены для нарезания или калибрования резьбы в отверстиях. Различают метчики ручные, машинные, гаечные (для нарезания резьбы в гайках) и плашечные (для нарезания резьбы в плашках). Ручные метчики поставляются в комплекте, состоящем из 2-3 метчиков; черновые метчики имеют заниженные размеры, а чистовой - размеры полного профиля резьбы. Гаечные метчики выполняют с коротким, длинным и изогнутым хвостовиками. Рабочая часть метчика L состоит из заборной L₁ и калибрующей L₂ частей. Длина заборной (режущей) части ручных черновых метчиков 4 витка, ручных чистовых метчиков 1,5-2 витка. Длина заборной части машинных метчиков при нарезании сквозных отверстий 5-6 витков, а при нарезании глухих отверстий 2 витка. У гаечных метчиков длина заборной части 11-12 витков. Калибрующая часть L₂ служит для зачистки и калибрования резьбы и обеспечения правильного направления. Для уменьшения трения калибрующая часть имеет незначительный обратный конус. Хвостовая часть метчика L₃ представляет собой стержень; конец хвостовика L₄ у ручных (а иногда и машинных) метчиков имеет форму квадрата. Профиль канавки метчика оказывает влияние на процесс нарезания резьбы и должен способствовать отводу стружки. Широкое распространение получили метчики с тремя и пятью канавками. Передний угол метчика γ=5-10 градусам при обработке стали, γ=0-5 градусам при обработке чугуна и γ=10-25 градусам при обработке цветных металлов и их сплавов. Задний угол метчика α=4-12 градусам. Обычно метчики изготовляются с прямыми канавками, но в ряде случаев угол наклона канавки γ=8-15°, что улучшает условия отвода стружки.

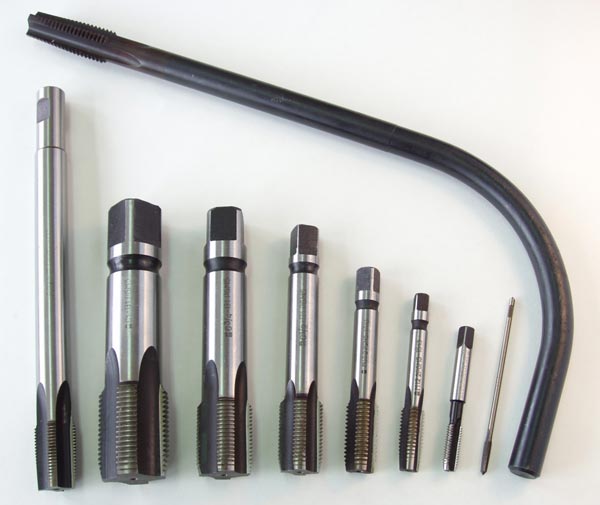

Метчики, в зависимости от назначения, бывают слесарные, машинные, раздвижные и целый ряд специальных, но дома мы обычно используем простые слесарные метчики для нарезания резьбы вручную. Слесарные метчики, в свою очередь, бывают цилиндрические и конические - у цилиндрических метчиков в наборе 3 метчика одного размера, они имеют разный наружный диаметр, и полный профиль резьбы можно получить только чистовым метчиком, а у конических метчиков наружный диаметр в наборе одинаковый, а отличаются они длиной заборной части.

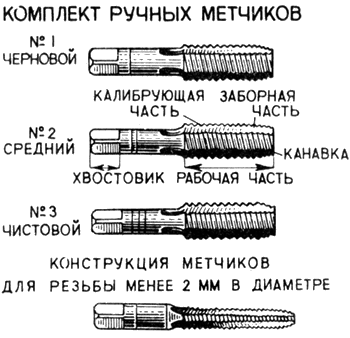

Набор метчиков для нарезания резьбы вручную обычно состоит из трёх (реже - из двух) инструментов - для черновой, промежуточной и чистовой обработки. Отличаются эти метчики метками рядом с обозначением резьбы -это либо цифры I, II и III или горизонтальные риски (одна, две или три).

Метчики для нарезания резьбы на станках называются машинными и имеют более полный профиль, иной профиль канавок и режущей кромки и иную форму хвостовика для крепления на станке.

Резьба может быть правой - когда гайка на болт наворачивается по часовой стрелке - и левой - гайка наворачивается вращением против часовой стрелки. В соответствии с этим резьбонарезный инструмент предназначен для нарезания правой или левой метрической или дюймовой резьбы.

Плашка. Для изготовления винтовой нарезки на болтах служат плашки, которые можно рассматривать как крепко закаленную стальную гайку с прорезями, образующими режущие кромки.

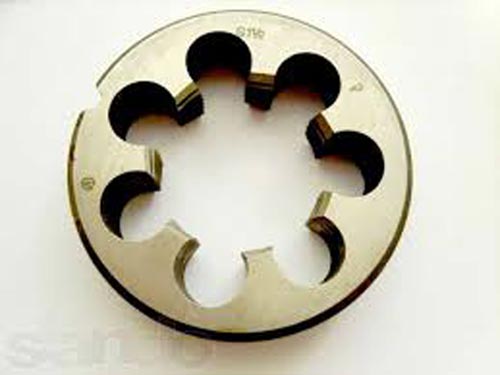

Плашки предназначены для нарезания или калибрования наружных резьб за один проход. Наиболее широко применяются плашки для нарезания резьб диаметром до 52 мм. Плашка представляет собой закаленную гайку с осевыми отверстиями, образующими режущие кромки. Обычно на плашках делают 3-6 стружечных отверстий для отвода стружки. Толщина плашки 8-10 витков. Режущую часть плашки выполняют в виде внутреннего конуса. Длина заборной части 2-3 витка. Угол 2φ=40-60 градусам при нарезании сквозной резьбы и 2φ=90 градусам при нарезании резьбы до упора. Передний угол у стандартных плашек γ=15-20 градусам. Задний угол α=6-8 градусам и выполняется только на заборной (режущей) части.

Хорошая, полная резьба получится только тогда, когда правильно подобран диаметр стержня или сверла для подготовки отверстия. Установлено, что для получения качественной резьбы на стержне диаметр его должен быть на 0,3—0,4 мм меньше наружного диаметра резьбы. В помещенной ниже таблице 1 приведены рекомендуемые диаметры стержней для метрической резьбы, нарезаемой плашками.

Таблица 1. Рекомендуемые диаметры стержней для метрической резьбы, нарезаемой плашками.

Конец стержня нужно подготовить, сняв фаску, — немного сточив край.

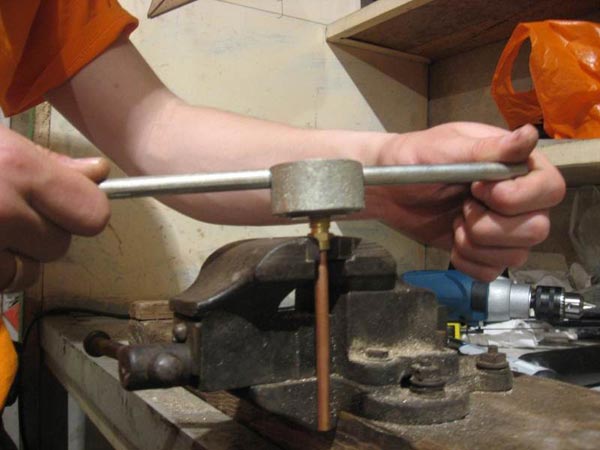

Нарезка делается так. Зажимают в тиски стержень соответствующего диаметра и длины, со снятой на конце фаской. Затем ставят клупп с плашками или лерку и начинают навинчивать с некоторым нажимом; при этом плашки вырежут на поверхности стержня винтовую канавку. Проходят по стержню несколько раз, постепенно сжимая плашки, пока не получат хорошей, полной резьбы. Клупп и винтовальную доску надо вращать осторожно. Пытаться сразу получить полную нарезку нельзя, так как от чрезмерных усилий крепко закаленные плашки или винтовальная доска могут лопнуть. Вращают нарезной инструмент на один-полтора оборота вперед, а затем дают обратный ход, для того чтобы удалить стружку и обеспечить смазку. Плашки и метчики смазывают вареным маслом (можно машинным маслом и мыльной водой).

Нарезка отверстий обычно выполняется двумя или тремя метчиками. Сначала берется метчик с неполной нарезкой (1), у которого резьба конически срезана. Этот метчик делает в отверстии неглубокую лентообразную нарезку, которую углубляют более полным метчиком (2), а иногда проходят и третьим (3), почти цилиндрической формы. Метчики имеют четырехгранную головку, которую вставляют в рукоятку с соответствующими отверстиями, или вороток.

Перед нарезкой резьбы надо просверлить отверстие несколько меньше диаметра метчика.

В таблице 2 приведены диаметры отверстий в металле под резьбы метрические, причем для мелкой резьбы (с более мелким шагом) диаметры отверстий будут меньше.

Таблица 2. Отверстия под метрические резьбы.

В таблице 3 приведены значения диаметров отверстий под нарезание дюймовой резьбы.

Таблица 3. Отверстия под дюймовые резьбы.

Таблица 4. Трубные дюймовые резьбы.

Как и метчики, плашки и лерки для нарезания наружной резьбы не имеют сплошной режущей поверхности, и нарезание резьбы производится секторами. Для начала первого витка имеется неполный профиль на краю инструмента. Плашки бывают цельные и разрезные - цельная плашка нарезает полный профиль резьбы за один проход, а для более крупной по диаметру резьбы снять стружку за один проход трудно, и плашку делают разрезной и по мере работы поджимают. Плашки вставляются в плашкодержатели, где их закрепляют зажимными винтами по коническим углублениям на корпусе плашки.

Лерка, или винтовая доска,- это набор резьбонарезных гнезд в одном инструменте (в одной пластине). Как плашка, так и отверстие в лерке предназначены для нарезания только одного размера резьбы, а вот с помощью клуппов можно нарезать резьбы на деталях разного диаметра, но с одним и тем же шагом.

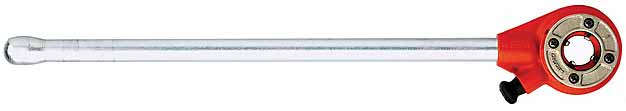

Клупп — это та же плашка (лерка), только без дорогих, нефункциональных частей. Дешевый держатель и прочные резцы — вот это и есть резьбонарезной клупп.

Как известно вся плашка делается из инструментальной дорогой стали, тогда как особая прочность необходима только резцам, которые в действительности и выполняют основную работу — нарезают резьбу. Крепятся резцы прямо в держателе, который одновременно служит направляющей.
