Элементы резьбы. Профили резьб. Треугольная, прямоугольная, трапецеидальная, упорная, круглая резьба

Яндекс.Директ

Нарезание резьбы является одной из наиболее распространенных операций в машиностроении. Детали с резьбой составляют значительную часть всех деталей, входящих в машины, механизмы и различные приспособления.

Резьба нарезается на металлорежущих станках (токарно-винторезных и др.), однако значительная часть нарезается и вручную при помощи специального резьбонарезного инструмента - метчиков и плашек.

В зависимости от того, где нарезаются резьбы - на поверхности стержня или внутри отверстия, резьба бывает наружная (на стержне) и внутренняя (в отверстии). Деталь с наружной резьбой называется винтом, деталь с внутренней резьбой называется гайкой. Винт и гайка являются винтовой парой.

Во всякой резьбе различают следующие основные элементы: профиль, угол профиля, шаг, глубину, наружный, средний и внутренний диаметры.

Профилем резьбы называются очертания впадин и выступов, полученные путем продольного разреза резьбы (рис. 144).

Яндекс.Директ

Яндекс.Директ

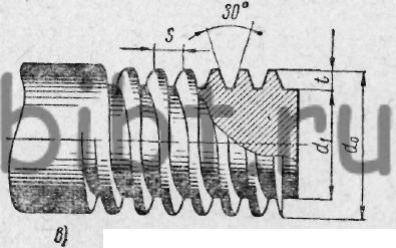

Рис. 144. Профили резьб:

а - треугольная, б - прямоугольная, в - трапецеидальная, г - упорная, д - круглая

Ниткой (витком) называется часть резьбы, образуемая при одном полном обороте профиля.

Шагом резьбы s называтся расстояние (мм) между соответствующими вершинами двух соседних витков, измеряемое параллельно оси.

Углом профиля резьбы α называется угол, заключенный между боковыми сторонами профиля резьбы, измеренный в плоскости, проходящей через ось болта.

Вершиной резьбы называется участок профиля резьбы, находящийся на наибольшем расстоянии от оси болта.

Основанием резьбы (впадиной) называется участок профиля резьбы, находящийся на наименьшем расстоянии от оси.

Глубиной резьбы t называется расстояние от вершины резьбы до ее основания, т. е. высота уступа.

Наружным диаметром d₀ резьбы называется наибольший диаметр, измеряемый по вершине резьбы, перпендикулярно ее оси.

Средним диаметром d_cp называется расстояние между двумя линиями, проведенными посередине профиля резьбы между дном впадины и вершиной нитки параллельно оси винта.

Яндекс.Директ

Внутренним диаметром резьбы d₁ называется наименьшее расстояние между противоположными основаниями резьбы, измеренное в направлении, перпендикулярном оси болта.

Профиль резьбы зависит от формы режущей части инструмента, при помощи которого нарезается резьба. Чаще всего применяется резьба треугольного профиля (рис. 144, а). Кроме того, в практике встречаются резьбы и с другими профилями. Наибольшее распространение имеет цилиндрическая треугольная резьба, которую обычно называют крепежной, так как такую резьбу нарезают на крепежных деталях, например на шпильках, болтах и гайках.

Помимо цилиндрических треугольных резьб, бывают конические треугольные резьбы, которые дают возможность получить плотное соединение; такие резьбы встречаются на конических пробках, в арматуре, иногда в масленках.

Прямоугольная (рис. 144, б) и трапецеидальная (рис. 144, в) резьбы применяются в деталях, предназначенных для передачи движения, например в ходовых винтах, в винтах суппортов металлорежущих станков, грузовых винтах, у слесарных тисков и т. д.

Упорная резьба (рис. 144, г) применяется в механизмах, работающих с большим давлением, действующим в одном направлении, например в гидравлических и механических прессах, домкратах и т. д.

Круглая резьба (рис. 144, д) отличается продолжительным сроком службы даже при работе в загрязненной среде. Она нарезается на вагонных сцепках, водопроводной арматуре и т. д.

Яндекс.Директ
