Рубка металла





СОДЕРЖАНИЕ

http://www.e-ope.ee/_download/euni_repository/file/3739/1.zip/331___.html



Перед разметкой необходимо выполнить следующее:

  • очистить заготовку от пыли, грязи, окалины, следов коррозии стальной щеткой и др.;
  • тщательно осмотреть заготовку; при обнаружении раковин, пузырей, трещин и т. п. точно измерить их и, составляя план разметки, принять меры к удалению этих дефектов в процессе дальнейшей обработки (если это возможно); все размеры заготовки должны быть тщательнорассчитаны, чтобы после обработки на поверхности не осталось, дефектов;
  • изучить чертеж размечаемой детали, выяснить ее особенности и назначение; уточнить размеры; мысленно наметить план разметки (установку детали на плите, способ и порядок разметки); особое внимание уделить припускам на обработку (их берут из справочников в зависимости от материала и размеров детали, ее формы, способа установки при обработке);
  • определить базовые поверхности (базы) заготовки, от которых следует откладывать размеры в процессе разметки; при плоскостной разметке базами могут служить обработанные кромки заготрвки или осевые линии, которые наносят в первую очередь; за базы удобно также , принимать приливы, бобышки, платики;
  • подготовить поверхности к окрашиванию.

Окрашивание поверхностей.Для окрашивания используют различные красители.

Окрашивание производят малярными кистями. Однако этот способ малопроизводителен, поэтому, когда это возможно (особенно при крупных деталях или большой партии их), окрашивание выполняют с помощью распылителей (пульверизаторов), которые кроме ускорения работы обеспечивают равномерную и прочную окраску.

Обыкновенным сухим мелом натирают размечаемые поверхности. Окраска получается менее прочной. Этим способом окрашивают необработанные поверхности мелких неответственных заготовок.

Быстросохнущие лаки и краски применяют для покрытия поверхностей больших обработанных стальных и чугунных отливок. Цветные металлы, горячекатаный листовой и профильный стальной материал лаками и красками не окрашивают.





Рисунок 3.3.1.1 Нанесение красителя на заготовку (Макиенко Н.И. Общий курс слесарного дела М.: Высш. шк. , 1989.)

При нанесении красителя заготовку держат в левой руке,в наклонном положении. Тонкий и равномерный слой красителя наносят на поверхность перекрестными вертикальными и горизонтальными движениями кисти. Раствор во избежание потеков набирают только концом кисти в небольшом количестве.



Разметкой называется операция нанесения линий и точек на заготовку, предназначенную для обработки. Линии и точки обозначают границы обработки. Существуют два вида разметки: плоская и пространственная. Разметка называется плоской, когда линии и точки наносятся на плоскость, пространственной — когда разметочные линии и точки наносятся на геометрическое тело любой конфигурации. Пространственная разметка может быть выполнена на разметочной плите с помощью разметочного ящика, призм и угольников. При пространственной разметке для поворота размечаемой заготовки используются призмы.

Для плоской и пространственной разметки требуются чертеж детали и заготовки для нее, разметочная плита, разметочный инструмент и универсальные разметочные приспособления, измерительный инструмент и вспомогательные материалы. К разметочному инструменту относятся: чертилка (с одним острием, с кольцом, двухсторонняя с изогнутым концом), маркер (несколько видов), разметочный циркуль, кернеры (обычные, автоматические для трафарета, для круга), кронциркуль с конусной оправкой, молоток, циркуль центровой, прямоугольник, маркер с призмой. К приспособлениям для разметки относятся: разметочная плита, разметочный ящик, разметочные угольники и бруски, подставка, рейсмус с чертилкой, рейсмус с подвижной шкалой, прибор для центрирования, делительная головка и универсальный разметочный захват, поворотная магнитная плита, струбцины сдвоенные, регулируемые клинья, призмы, винтовые подпорки.

Измерительными инструментами для разметки являются: линейка с делениями, штангенрейсмус, рейсмус с подвижной шкалой, штангенциркуль, угольник, угломер, кронциркуль, уровень, контрольная линейка для поверхностей, щуп и эталонные плитки. К вспомогательным материалам для разметки относятся: мел, белая краска (смесь разведенного в воде мела с льняным маслом и добавлением состава, препятствующего высыханию масла), красная краска (смесь шеллака со спиртом с добавлением красителя), смазка, моющие и травящие материалы, деревянные бруски и рейки, небольшая жестяная посуда для красок и кисть. Простыми разметочными и измерительными инструментами, используемыми при слесарных работах, являются: молоток, чертилка, маркер, кернер обыкновенный, угольник, циркуль, разметочная плита, линейка с делениями, штангенциркуль и кронциркуль.

Плоскую или пространственную разметку детали проводят на основании чертежа. До разметки заготовка должна пройти обязательную подготовку, которая включает в себя следующие операции: очистка детали от грязи и коррозии (не производить на разметочной плите); обезжиривание детали (не производить на разметочной плите); осмотр детали с целью обнаружения дефектов (трещин, раковин, искривлений); проверка габаритных размеров, а также припусков на обработку; определение разметочной базы; покрытие белой краской поверхностей, подлежащих разметке и нанесению на них линий и точек; определение оси симметрии. Если за разметочную базу принято отверстие, то в него следует вставить деревянную пробку. Разметочная база — это конкретная точка, ось симметрии или плоскость, от которой отмеряются, как правило, все размеры на детали.



Накерниванием называется операция нанесения мелких точек- углублений на поверхности детали. Они определяют осевые линии и центры отверстий, необходимые для обработки, определенные прямые или кривые линии на изделии. Накернивание делают с целью обозначения на детали стойких и заметных знаков, определяющих базу, границы обработки или место сверления. Операция накернивания выполняется с использованием чертилки, кернера и молотка. Разметка с использованием шаблона применяется при изготовлении значительного количества одинаковых деталей. Шаблон, выполненный из жести толщиной 0,5—2 мм (иногда придается жесткость уголком или деревянной рейкой), накладывается на плоскую поверхность детали и обводится чертилкой по контуру. Точность нанесенного контура на детали зависит от степени точности шаблона, симметрии острия чертилки, а также от способа продвижения острия чертилки (острие должно двигаться перпендикулярно к поверхности детали).

Шаблон является зеркальным отображением конфигурации деталей, линий и точек, которые должны быть нанесены на поверхность детали. Точность разметки (точность перенесения размеров с чертежа на деталь) зависит от степени точности разметочной плиты, вспомогательных приспособлений (угольников и разметочных ящиков), мерительных инструментов, инструмента, используемого для перенесения размеров, от степени точности метода разметки, а также от квалификации разметчика. Точность разметки обычно составляет от 0,5 до 0,08 мм; при использовании эталонных плиток — от 0,05 до 0,02 мм. При разметке следует осторожно обращаться с заостренными чертилками. Для предохранения рук работника до начала разметки на острие чертилки необходимо надевать пробку, деревянный или пластмассовый чехол. Для установки на разметочную плиту тяжелых деталей следует пользоваться талями, тельферами или кранами. Разлитые на полу или разметочной плите масло или другая жидкость могут послужить причиной несчастного случая.

http://sex.potok.nnov.ru/node/204



В качестве режущего инст­румента при рубке металлов служат зубило, крейц - мейсель и канавочники (рис. 35). Зубила для рубки горячего металла называют кузнечными, а для рубки холодного металла — слесарными.

Зубило слесарное состоит из трех частей: рабо­чей, средней и ударной.

В процессе обработки резанием требуемая форма детали достигается за счет нарушения режущей кром­кой инструмента связи между зернами металла и уда­ления излишка металла в виде стружки. При этом режущей части придается форма клина. Зубило пред­ставляет собой простейший режущий инструмент, в котором клин особенно четко выражен (рис. 36).

А б в Рис. 35. Инструменты для рубки: а — зубило; б — крейцмейсель; в — канавочник

Действие клинообразного инструмента на обраба­тываемый ме­талл изменяется в зависимости от положения кли­на и от направ­лении действия силы, прило­женной к его основанию.

Различают два основных вида работы клина:

1) ось клина и направление действия силы, приложенной к его основанию,



А



Б



В



Передняя *— >

Грань

Режущая Грань

Задняя грань

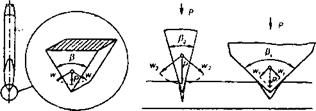

Рис. 36. Схема процесса резания при работе зубилом: а — распределение сил на клине; б — влияние угла заостре­ния на процесс резания; в — процесс образования стружки при рубке и геометрия зубила

Перпендикулярны к поверхности заготовки (рис. 36, а). В этом случае заготовка разрубается (раскалывает­ся) (рис. 36, б)

2) ось клина и направление действия силы, приложенной к его основанию, образуют с поверх­ностью заготовки угол меньше 90° В этом случае с заготовки снимается стружка (рис. 36, в).

Форма режущей части (рис. 36, в) и углы ее за­точки определяют геометрию режущего инструмента (зубила).

На обрабатываемой заготовке различают следую­щие поверхности: обрабатываемую, обработанную, а также поверхность резания.

Обрабатываемой поверхностью называется поверх­ность, с которой будет сниматься слой материала (стружка).

Обработанной поверхностью называется поверх­ность, с которой снят слой металла (стружка).

Грань, по которой сходит стружка при резании, называется передней, а противоположная ей грань, обращенная к обрабатываемой поверхности заготов­ки, — задней. Пересечение передней и задней гра­ней образуют режущую кромку, ширина которой у зубила обычно 15—25 мм.

Угол, образованный сторонами клина, называют углом заострения; он обозначается греческой буквой 3 (бета). Угол между передней гранью и обрабатыва­емой поверхностью называется углом резания и обо­значается буквой 8 (дельта). Угол между передней гра­нью и плоскостью, проведенной через режущую кромку перпендикулярно обрабатываемой поверхно­сти, называется передним углом и обозначается бук­вой у (гамма). Угол между задней гранью и обрабо­танной поверхностью называется задним углом и обо­значается буквой а (альфа).

Чем меньше угол заострения, тем меньше усилия необходимо приложить для осуществления резания. Поэтому величину угла заострения выбирают в зави­симости от твердости обрабатываемого металла и са­мого инструмента. Чем больше твердость и хрупкость металла, тем сильнее его сопротивление проникно­вению в него клина и тем большим должен быть угол заострения зубила. Для рубки чугуна и бронзы при­нимают р = 70°, для стали средней твердости Р 60°, для меди и латуни р 45°, для алюминия и цинка р = 35°

Чем больше передний угол, тем стружка отделя­ется легче. Однако при увеличении переднего угла уменьшается угол заострения инструмента, а следо­вательно, и его прочность. Поэтому величину пере­днего угла также выбирают в зависимости от усло­вий работы инструмента.

Меньшее значение в процессе резания имеет зад­ний угол, его назначение — уменьшить трение меж­ду инструментом и обрабатываемой поверхностью. Ве­личина заднего угла обычно составляет 3—8°

Средняя часть зубила имеет форму, удобную для держания его в процессе рубки. Обычно эта часть зу­била имеет прямоугольное сечение с овальными гра­нями или же форму многогранника.

Головка зубила делается всегда в виде усеченного конуса с полукруглым верхним основанием. При та­кой форме головки сила удара молотком по зубилу используется с наибольшим эффектом, так как на­носимый удар всегда приходится по центру ударной части зубила. Конусная головка, кроме того, меньше расклепывается при работе.

Зубила изготовляют длиной 100, 125, 160, 200 мм, ширина режущей кромки соответственно равна 5, 10, 16, 20 мм.

Зубила длиной 100—125 мм применяют при вы­полнении мелких работ, а длиной 150—200 мм — при грубой работе.

Качество зубила определяется соблюдением уста­новленного режима термической обработки (закалки и отпуска) и правильностью заточки. Закалка рабо­чей части зубила производится путем нагрева его на длину 40—70 мм до температуры 800—830° (светло - вишнево-красный цвет каления) и охлаждения в воде на длине 15—30 мм с последующим отпуском до по­явления фиолетового цвета побежалости.

Закалка головки зубила производится таким же способом на длине 15—20 мм с отпуском до серого цвета побежалости.

Степень закалки зубила можно определить старым напильником, которым проводят по закаленной ча­сти зубила. Если при этом напильник не снимает стружку с закаленной части зубила (на ней остаются лишь едва заметные риски), закалка выполнена хо­рошо.

Крейцмейсель (рис. 35, б) отличается от зубила более узкой режущей кромкой. Применяется он для вырубания узких канавок, шпоночных пазов и т. п. Чтобы крейцмейсель, углубляясь в канавку, не зак­линивался, его режущую кромку делают несколько шире следующей за ней рабочей части. Однако до­вольно часто им пользуются для срубания поверхно­стного слоя с широкой чугунной плиты: сначала крейцмейселем прорубают канавки, а оставшиеся выступы срубают зубилом. Материалы для изготовле­ния крейцмейселя и углы заострения, твердость ра­бочей и ударных частей те же, что и для зубила.

Для вырубания профильных канавок — полукруг­лых, двугранных и др. применяют специальные крей - цмейсели, называемые канавочниками (рис. 35, в), отличающиеся от крейцмейселя только формой ре­жущей кромки. Канавочники изготовляются с остро­конечными и полукруглыми режущими кромками. Размеры их зависят от диаметра вкладышей подшип­ников и втулок, в которых необходимо вырубить сма­зочные канавки.

Канавочники изготовляются из стали У8А длиной 80, 100, 120, 150, 200, 300 и 350 мм.

Следует отметить, что операция вырубания кана­вок трудоемкая и ответственная; канавки после вы­рубания часто получаются неровными, с неодинако­вой глубиной и т. п.

При заточке зубила и крейцмейселя обычно пользуются простыми заточными станками. Затачи­ваемый инструмент устанавливают при этом на под­ручник 1 заточного станка (рис. 37, а) и с легким нажимом медленно перемещают его по всей ширине шлифовального круга. Заточку следует вести с охлаж­дением в воде. При этом надо следить, чтобы нагрев

Рис. 37. Заточка зубила или крейцмейселя на простом заточном станке (о) и шаблон для проверки правиль­ности заточки (б)

Инструмента не превышал 120“; нагрев выше указан­ной температуры приводит к отпуску и снижает твер­дость режущей кромки инструмента. В процессе за­точки зубило (крейцмейсель) следует поворачивать то одной, то другой стороной, это обеспечивает рав­номерную заточку. Режущая кромка зубила после за­точки должна иметь одинаковую ширину и наклон к оси зубила. Величина угла заточки зубила или крей­цмейселя проверяется по шаблону, представляюще­му собой пластинку с угловыми вырезами в 70, 60, 45 и 35° При заточке зубила или крейцмейселя необ­ходимо закрывать защитный экран 2 и предохрани­тельный кожух 3.

После заточки зубила или крейцмейселя с режу­щих кромок снимают заусенцы. Величина угла заост­рения проверяется шаблоном, представляющим со­бой пластинки с угловыми вырезами 70, 60, 45 и 35° (рис. 37, б).

Ударный инструмент. К разновидностям ударного инструмента относятся молотки различного назначе­ния и конструкций.

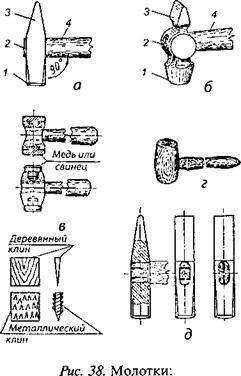

Слесарные молотки изготовляют двух типов: с квад­ратным и круглым бойками (рис. 38, а, б). Процесс изготовления молотков с квадратным бойком проще, они дешевле и поэтому в практике слесарной обра­ботки имеют широкое распространение. В то же время молотки с круглым бойком имеют преимущество, заключающееся в том, что в них имеется большой весовой перевес ударной части над тыловой, обеспе­чивающий большую силу и меткость удара.

Существенным является выбор молотка по весу. Вес молотка должен соответствовать ширине режу­щей кромки зубила. Практика показывает, что для нормального удара при рубке металла каждому мил­лиметру ширины режущей кромки зубила должно со­ответствовать 40 г веса молотка, а каждому милли­метру ширины режущей кромки крейцмейселя — 80 г веса молотка. Вес молотка определяется его размера­ми. При выборе веса молотка, естественно, нужно учитывать также возраст и физическую силу работа­ющего.

Слесарные молотки с круглым бойком изготов­ляют шести размеров. Молотки массой 200 г реко­мендуется применять для инструментальных работ, а также для разметки и правки; молотки массой 400 г, 500 г и 600 г — для слесарных работ; молотки мас­сой 800 г 1000 г применяются редко, в основном, при ремонтных работах.

Слесарные молотки с квадратным бойком изго­товляют восьми размеров: массой 50 г, 100 г и 200 г — для слесарно-инструментальных работ; массой 400 г, 500 г, 600 г — для слесарных работ: рубки, гибки, клепки и др. 800 г и 1000 г применяют редко (при выполнении ремонтных работ).

Для тяже­лых работ при м е няют молотки мас­сой от 4 до 16 кг, называе­мые кувалда­ми.

Противо- положный бойку конец молотка на­зывается нос­ком. Носок имеет кли­нообразную форму, скруг­ленную на конце. Нос­ком пользу­ются при правке, рас­клепывании и

Т. Д. Бойком а — с квадратным бойком; б — с круглым наносят уда - бойком; в — со вставками из мягкого ме­ры ПО зубилу талла; г — деревянный (киянка); д — рас-

ИЛИ КреЙЦ - клинивание ручек

Мейселю.

Изготовляют молотки из стали 50 и 40Х и инст­рументальной углеродистой стали У7 и У8. В средней части молотка имеется отверстие овальной формы, служащее для крепления рукоятки.

Рабочие части молотка — боек квадратной или круглой формы и носок клинообразной формы — термически обрабатывают до твердости НЯС 49—56. Рукоятки молотка делают из твердых пород дерева
(кизила, рябины, дуба, клена, граба, ясеня, березы или из синтетических материалов).

Рукоятка имеет овальное сечение, отношение малого сечения к большому 1 1,5, т. е. свободный

Конец в 1,5 раза толще конца, на который насажива­ется молоток.

Конец, на который насаживается молоток, рас­клинивается деревянным клином, смазанным столяр­ным клеем, или металлическим клином, на котором делают насечки (ерши). Толщина клиньев в узкой части 0,8—1,5 мм, а в широкой 2,5—6 мм. Если от­верстие молотка имеет только боковое расширение, забивают один продольный клин; если расширение идет вдоль отверстия, то забивают два клина (рис. 38, д) и наконец, если расширение отверстия на­правлено во все стороны, забивают три стальных или три деревянных клина, располагая два параллельно, а третий перпендикулярно к ним. Правильно на­саженным считается такой молоток, у которого руч­ка образует прямой угол с осью молотка.

Рис. 39. Молоток с накостыльниками из твердой резины

Помимо обычных стальных молотков, в некото­рых случаях, например при сборке машин, применяют так называемые мягкие молот­ки со вставками из меди, фибры, свинца и алюминие­вых сплавов (рис. 38, в). При ударах, наносимых мягким молотком, поверхность мате­риала заготовки не поврежда­ется. Из-за дефицитности меди, свинца и быстрого из­носа эти молотки дороги в эксплуатации. В целях эконо­мии металлов медные или свинцовые вставки заменяют
резиновыми, дешевыми и более удобными в работе. Такой молоток (рис. 39) состоит из стального корпу­са 7, на цилиндрические концы которого надеты на- костыльники 2 из твердой резины. Резиновые накос- тыльники достаточно стойки против ударов и при износе легко заменяются новыми. Молотки этой кон­струкции применяются при точных сборочных рабо­тах, особенно когда приходится иметь дело с дета­лями невысокой твердости.

В некоторых случаях, в особенности при изготов­лении изделий из тонкого листового железа, приме­няются деревянные молотки (киянки) (см. рис. 38, г).

http://msd.com.ua/domashnij-slesar/instrumenty-primenyaemye-pri-rubke-metalla/

Рубка металла

При современных способах обработки материала или заготовок рубка металла является подсобной операцией. Она применяется в тех случаях, когда нужно при невысокой точности обработки ручным инструментом разделить металл на части для заготовок, снять толстый слой металла, устранить неровности и приливы на поковках и отливках, снять твердую корку, прорубить канавку.

Рубку металла производят в тисках, на плите и на наковальне при помощи слесарного молотка, слесарного зубила, крейцмейселя, кузнечного зубила и кувалды.

Рубка металла бывает горизонтальная и вертикальная в зависимости от расположения зубила во время операции. Горизонтальную рубку производят в тисках. При этом заднюю грань зубила устанавливают к плоскости губок тисков под углом не более 5°.

Вертикальную рубку производят на плите или наковальне.

Зубило устанавливают вертикально, а перерубаемый материал укладывают на плите горизонтально.

Рис. 1. Тиски параллельные: 1 — червячный винт, г—подвижная губка, 5—неподвижная губка, 4 — поворотный круг, 5 — винт поворотного круга, 6 — нижняя плита, 7 — гайка

Тиски бывают параллельные (рис. 1) — чугунные со стальными закаленными накладными губками и стуловые (рис. 2) — стальные. Материал перерубают преимущественно в стуловых тисках, так как они прочнее параллельных. На параллельных тисках разрешается перерубать только тонкую сталь.

Рубку тонкого металла, обрубку плоскостей, приливов, заусенцев, вырубку канавок производят в тисках, а перерубку толстого металла или длинных полос и прутков —на плите или наковальне.

Используемые при рубке слесарные молотки бывают с круглыми или квадратными бойками (рис. 3, а, б).

Рис. 2. Тиски стуловые: 1-рычаг, 2-шайба, 3-винт, 4-кожух

Рабочие части молотка закаливают и отпускают. Молоток должен быть в исправном состоянии, без трещин, плен, раковин и других дефектов.
Для слесарной рубки применяют молотки весом 500, 600 и 800 г. Молотки насаживают на ручки из дерева твердых и вязких пород (береза, клен, дуб, рябина). Ручки должны иметь овальную форму, гладкую и чистую поверхность, без сучков и трещин. Длина ручки молотка весом 500—600 г равна 350 мм, а весом 800 г — 380— 450 мм.

Рис. 3. Инструмент для слесарной рубки: а — слесарный молоток с круглым бойком, б — слесарный молоток с квадратным бойком, в — слесарное зубило, г — крейцмейсель

Чтобы молоток во время работы не соскакивал, конец ручки, на который насажен молоток, расклинивают деревянными или металлическими клиньями толщиной 1—3 мм. Клинья ставят вдоль большой оси сечения ручки. Деревянные клинья ставят на клею, а металлические заершивают, чтобы они не выпадали.

Рабочую часть зубила и крейцмейселя закаливают на длину не менее 30 мм, а головку закаливают слабее лезвия (на длину около 15—25 мм), чтобы при ударе молотком она не крошилась и не трескалась. Вся остальная часть зубила и крейцмейселя должна оставаться мягкой.

Зубила и крейцмейсели не должны иметь трещин, плен и других пороков.

Наиболее часто используют зубила длиной 175 и 200 мм с лезвиями шириной 20 и 25 мм. Для прорубания канавок в стали и чугуне применяют крейцмейсели длиной 150—175 мм с лезвием шириной 5—10 мм.

Головки зубила и крейцмейселя отковывают на конус, что обеспечивает правильное направление удара молотком и уменьшает возможность образования грибовидной шляпки на головке.

Зубила с лезвием шириной 20 мм имеют головку размером 12X12 мм, длиной 18 мм; с лезвием 25—16×28 мм, длиной 20 мм. Крейцмейсели с лезвием шириной 5 мм имеют головку размером 8X14 мм, длиной 12 мм и с лезвием 10 мм — 12X28 мм, длиной 15 мм.

Угол заточки зубил и крейцмейселей зависит от твердости обрабатываемого металла. Для рубки чугуна, твердой стали и твердой бронзы угол заточки инструмента равен 70°, для рубки средней и мягкой стали — 60°, для рубки латуни, меди и цинка — 45°, для рубки очень мягких металлов (алюминия, свинца)—35—45°.

Рис. 4. Заточка зубила на заточном станке: а — приемы держания зубила при заточке, б — шаблон для проверки правильности угла заточки

Слесарный инструмент затачивают на заточных станках с абразивными кругами. Во время заточки рабочая часть инструмента (лезвие) сильно нагревается и может произойти ее отпуск. При отпуске твердость закалки теряется и инструмент становится негодным для дальнейшей работы. Во избежание этого рабочую часть инструмента во время заточки охлаждают водой.

На рис. 6 показано, как надо держать зубило при заточке и проверять правильность заточки угла. Производительность и чистота рубки металла зависят от правильных приемов работы.

При рубке стоять надо устойчиво и прямо, вполоборота к тискам. Молоток полагается держать за ручку на расстоянии 15— 20 мм от конца и наносить сильные удары по центру головки зубила. Смотреть следует на лезвие зубила, а не на его головку, в противном случае лезвие зубила пойдет неправильно.
Зубило полагается держать на расстоянии 20—25 мм от головки.

На рис. 5 показано правильное положение корпуса и ног работающего, а также как надо держать молоток и зубило.

Рубка металла в тисках производится следующим образом. Заготовки из листовой или сортовой стали можно обрубать в тисках по уровню губок или по рискам сверх уровня губок тисков.

Рис. 5. Положение корпуса и ног рабочего у тисков при рубке и приемы хватки инструмента: а — локтевой замах, б — плечевой замах

При рубке по уровню губок тисков заготовку зажимают прочно в тиски так, чтобы верхнее ребро выступало сверх губок на 3—4 мм и срубают первую стружку на всю длину заготовки. Затем заготовку переставляют в тисках, чтобы верхнее ребро выступало на 3— 4 мм сверх уровня губок тисков, и срубают вторую стружку. Так последовательно обрубают изделие до требуемого размера.

При рубке сверх уровня губок тисков по рискам заготовку зажимают в тиски, чтобы размеченная риска была сверх уровня губок тисков и параллельна им. Рубку производят по размеченным рискам последовательно, как и при рубке по уровню губок тисков. Лезвие зубила при рубке должно быть расположено под углом 45° к обрубаемому металлу, а головка приподнята кверху под углом -25—40°, как показано на рис. 6. При таком расположении зубила линия срубания будет ровной и рубка будет производиться быстрее.

Большой слой металла на широкой плоскости заготовки срубают следующим образом: заготовку зажимают в тиски, зубилом обрубают фаску, крейцмейселем прорубают поперечные канавки, а затем зубилом срубают выступающие грани.

При прорубании канавок крейцмейселем толщина стружки должна быть не более 1 мм, а при срубании выступающих граней зубилом — от 1 до 2 мм.

Полосовую сталь перерубают на плите или наковальне (рис. 7). Предварительно на обе стороны полосы мелом наносят линии переруба. Затем, уложив полосу на наковальню, устанавливают слесарное зубило вертикально на размеченной риске и сильными ударами слесарного молотка надрубают полосу на половину ее толщины.

Потом полосу переворачивают, надрубают с другой стороны и отламывают отрубаемую часть.

Круглый металл перерубают таким же образом, с поворотом прутка после каждого удара. Надрубив пруток по всей окружности на достаточную глубину, отламывают отрубаемую часть.

Металл из углеродистой и легированной конструкционной стали толщиной до 20—25 мм можно перерубать в холодном состоянии на плите или наковальне при помощи кузнечных зубил и кувалд (рис. 6, а, б, в, г).

Рис. 6. Расположение зубила при рубке в тисках: а — на уровне губок тисков (вид спереди), б — то же (вид сверху), в — выше уровня тисков

http://gardenweb.ru/rubka-metalla
