8.2 Советские топографические и обзорно-топографические карты. Другие общегеографические карты СССР

Современные топографические и обзорно-топографические карты СССР имеют общегосударственное значение. Общие требования к геодезической основе, точности и содержанию карт (Определяемые «Основными положениями по содержанию топографических карт масштабов 1:25 000, 1:50 000, 1:100 000, 1:200 000, 1:500 000 и 1000 000». М., 1976.) обеспечивают их единство и согласованность.

Им присущи разносторонность и полнота характеристики местности, ее отображение с учетом специфики конкретных географических ландшафтов, а также большое внимание к передаче промышленных, сельскохозяйственных и социально-культурных объектов.

Для общегосударственных топографических карт приняты масштабы 1: 10 000, 1: 25 000, 1: 50 000, 1: 100 000 и 1: 200 000. На

местности эти карты служат путеводителем и применяются для фиксации полевых наблюдений и исследований: почвенных, геологических и многих других. Являясь результатом детального исследования и измерения местности, топографические карты позволяют изучать эту местность за столом - в кабинетной обстановке: определять по картам положение, форму и величину изображенных объектов, получать ряд сведений об их качественных особенностях и количественных показателях, а также устанавливать существующие между ними связи. По топографическим картам производятся инженерные изыскания, расчеты и проектирование. Наконец, они служат источником, лежащим так или иначе в основе всех других карт.

Для проектирования и строительства сооружений промышленного, транспортного и сельскохозяйственного значения служат топографические планы масштаба 1: 2 000 и карты масштаба 1: 5 000, а для ведения городского хозяйства - топографические планы масштабов 1: 500 и 1: 1 000.

Назначение карт каждого масштаба и требования к ним исчерпывающе определяются в действующих инструкциях и руководствах по топографическим съемкам и составлению карт. Эти вопросы излагаются в курсах топографии, составления и проектирования общегеографических карт; потому эти карты рассматриваются далее только в качестве картографических источников.

Элементы содержания, их классификация, принципы генерализации и система картографических знаков, согласованные для всех современных советских топографических карт, конкретизируются для карт масштабов 1: 5000 - 1: 10 000, 1: 25 000 - 1: 100 000, 1: 200000 с учетом возможностей этих масштабов.

Топографической карте каждого масштаба свойственна определенная точность. По современным требованиям точность положения опорных пунктов на карте должна быть в пределах 0,2 мм, а средние ошибки в положении предметов и твердых контуров местности относительно ближайших опорных пунктов не должны превышать 0,5 мм, в горных, высокогорных и пустынных районах - 0,75 мм. Средние ошибки в плановом положении контуров растительности и грунтов ограничены для всех районов 1 мм. Из теории ошибок следует, что средние ошибки в измеренных по карте расстояниях между предметами и контурами будут в 1,4 раза больше.

Средние ошибки в положении горизонталей по высоте относительно ближайших точек съемочного обоснования на картах 1: 25 000, 1: 50 000 и 1: 100 000 масштабов не должны превышать в плоскоравнинных районах соответственно 1, 3 и 6 м, в равнинных, пересеченных и всхолмленных районах с преобладающими углами наклона до 6^° - 2, 4 и 9 м. Для масштаба 1: 10 000 средняя ошибка во всех случаях ограничивается 1 м. В качестве предельных ошибок контуров и высот принимаются удвоенные значения средних ошибок.

Топографические карты СССР систематически совершенствуются. Требования к ним возрастают по мере расширения области применения карт в целях рационального природопользования, инженерного дела, сельскохозяйственного производства и научно-исследовательской работы. Факторами повышения качества карт были и остаются: совершенствование съемочных процессов, в частности в результате их автоматизации и внедрения дистанционных съемок; разработка теоретических вопросов картографии, например генерализации; географическое обоснование съемок; разработка и применение новых методов и автоматизированных процессов составления; улучшение оформления и издания карт. Все это влечет регулярное обновление инструкций, руководств, таблиц условных знаков, отражающееся в содержании и оформлении топографических карт разных лет.

Для топографических карт особенно важна современность в отображении действительности. Изменения местности, наиболее быстрые в районах интенсивного экономического развития, ведут к устареванию карт и к снижению их практической ценности. Поэтому после завершения картографирования СССР в масштабах 1:100 000 и 1:25 000 важные задачи топографической службы состоят в систематическом обновлении этих карт и в выполнении съемок более крупных масштабов, прежде всего 1: 10 000.

Обзорно-топографические карты СССР, выпускаемые в масштабах 1: 500 000 и 1: 1 000 000, используются для планирования, предварительных расчетов при проектировании крупного народнохозяйственного строительства, для научных исследований, организации взаимодействия и управления войсками, в авиации, а также широко привлекаются как источники для производных карт более мелких масштабов и в качестве основы для тематических карт. Их проекция - равноугольная поперечно-цилиндрическая Гаусса (Ранее карта СССР масштабу 1:1000 000 составлялась в видоизмененной поликонической проекции, примененной как многогранная.) - позволяет пренебрегать искажениями. Поэтому точность непосредственных измерений по названным картам в пределах шестиградусных зон проекции Гаусса или отдельных листов миллионной карты определяется ошибками положения предметов и контуров местности. По имеющимся исследованиям, средние ошибки в плановом положении четких контуров местности на миллионной карте, составленной по топографическим картам, выражаются в 0,5-0,6 мм, т. е. близки к соответствующим ошибкам топографических карт. Ценность названных обзорно-топографических карт как источников повышается благодаря тщательному изображению рельефа горизонталями.

Для обзорных карт СССР наиболее употребительны масштабы 1: 2 500 000 и 1: 5 000 000. Первый из них - самый крупный, допускающий склейку всех листов карты вместе для демонстрации в больших помещениях (размер карты 2,5X3,5 м). Особенности работы с мелкомасштабными картами, а именно совместное использование многих листов для обзора больших территорий и отсутствие необходимости в точных измерениях, влекут за собой отказ от многогранных или многополосных построений, переход к проекции, единой для всех листов карты, и деление карты на листы прямоугольной разграфки, удобной для общей демонстрации карты. Обычно это коническая равнопро-межуточная проекция Каврайского, сохраняющая длины вдоль меридианов и на параллелях 47 и 62^°, что обеспечивает малые искажения в изображении территории СССР, за исключением крайних южных и полярных широт (В полосе между названными параллелями искажение площадей не превышает 1%, а искажение углов 1/2^°; в пределах материковой части СССР к югу от 68^° параллели искажения менее 3,6% для площадей и 2^° для углов, но на севере Таймырского полуострова они достигают соответственно 15 и 8%. Подробнее об этой проекции и проекции Красовского, другой равнопромежуточной конической проекции, применяемой для карт СССР, см. в курсах Математической картографии.).

Карта масштаба 1: 2 500 000 с лесами и рельефом, показанным отмывкой, имеет двойное назначение: во-первых, служит в отдельных листах настольной справочной картой, что обусловливает ее полноту и детальность при тонком оформлении; во-вторых, обеспечивает возможность полного обзора СССР, что повлекло усиление важнейших элементов и введение общего оформления как стенной карты. Значение масштаба 1: 2 500 000 повышается тем, что в нем выпускается ряд тематических научно-справочных карт СССР.

§ 8.6 Карты мира в масштабах 1: 1 000 000 и 1: 2 500 000. Всемирные географические атласы

Разнообразие масштабов, условных знаков и содержания общегеографических карт XIX в. весьма затрудняло их использование для сравнительного изучения различных стран. Поэтому в 1891 г. на V Международном географическом конгрессе в Берне проф. А. Пенк выдвинул предложение о составлении однородной карты всей Земли в едином масштабе, единой проекции, в единых условных знаках и с единообразным отбором содержания, вместе с тем наглядно указывающей пробелы в топографическом познании малоизученных стран. Программа этой карты, получившей название Международной миллионной карты мира по избранному для нее масштабу, была разработана значительно позднее на специально созванных конференциях 1909 и 1913 гг. и потому работы по созданию этой карты были фактически предприняты лишь после первой мировой войны, но особенно развернулись во время и после второй мировой войны. К 1960 г. изданные листы с гипсометрическим изображением рельефа покрывали около 3/4 суши планеты (750 листов из общего числа около 1000). Но требовалось обновление карты как по содержанию, так и в программных установках. Техническая конференция ООН по Международной миллионной карте, созванная в 1962 г., разработала новую программу карты, в частности имея в виду ее использование для общего изучения территории при разработке планов экономического развития и в качестве основы для изготовления различных тематических карт. К 80-м годам создание карты было почти завершено (за исключением Гренландии, севера Канады и ряда листов Антарктического континента).

Несомненно, миллионная карта имела большое значение. Однако основной движущей силой этого начинания были не столько идеи международного сотрудничества, предполагавшие выполнение листов сообразно государственной принадлежности территории и по согласованию с соседними странами, сколько политические и экономические интересы крупнейших империалистических держав. При разновременном изготовлений миллионной карты, при отсутствии общих интересов и общей редакции не удалось достигнуть единства составляющих ее листов ни по датам, ни по объему содержания, ни по характеру генерализации. Нерегулярное обновление изданных листов замедлилось еще более в 80-е годы. В этом отношении Международные аэронавигационные карты масштабов 1: 1 000 000 и 1: 500 000 (о них см. § 8.9) оказались много благополучнее, и перед ООН, патронирующей Международную миллионную карту, встал вопрос о целесообразности ее продолжения.

Поскольку миллионная карта не распространялась на Мировой океан, а создание международных тематических карт нуждалось в основе более мелкого масштаба, на сессии Экономического и социального совета ООН в 1956 г. было внесено предложение о подготовке полной карты мира в масштабе 1: 2 500 000. Но эта идея не получила на сессии необходимой поддержки и потому выполнение карты приняли на себя картографо-геодезические службы Болгарии, Венгрии, ГДР, Польши, Румынии, СССР и Чехословакии.

По содержанию и оформлению карта мира масштаба 1:2500 000 относится к общегеографическим картам с гипсометрическим изображением рельефа (к которым принадлежит и Международная миллионная карта) и близка по нагрузке и внешнему виду к картам того же масштаба из советского справочного Атласа мира (1967). Градусная разграфка листов исходит из принятой для миллионной карты, но проекции их различны. Каждый лист миллионной карты строится самостоятельно в видоизмененной поликонической проекции. Такой прием освобождает от ощутимых искажений, но за счет потери непрерывности изображения, что затрудняет соединение смежных листов. Градусный размер листов карты мира масштаба 1:2500 000 вовсе не позволяет такого соединения. Между тем масштаб 1: 2 500 000 удобен для совместного обзора больших пространств Земли и реже используется для картометрических работ. Поэтому для построения карты масштаба 1: 2500000 земная поверхность разделена параллелями 0, 24 и 60^° на 6 зон (по 3 к северу и югу от экватора), из которых каждая дается в целостном изображении (4 - в равнопромежуточной конической и 2 - в равнопромежуточной азимутальной проекциях) (рис. 8.4).

В целом карта мира масштаба 1:2500 000 включает 224 листа плюс 38 перекрывающих листов для целостного изображения стран, лежащих по обе стороны граничных параллелей зон. Ее разработка завершена в 1975 г. Карта дает сопоставимое изображение континентов и Мирового океана. Ее варианты (без фоновых расцветок и с различными сочетаниями элементов содержания) удобны для использования в качестве географической основы для тематических карт того же масштаба. Теперь готовится 2-е издание.

Для углубленного изучения лика Земли, ее больших частей - континентов и стран, а также отдельных районов и для получения различных справок о водах и рельефе, политико-административном делении, населенных пунктах и путях сообщения удобно обращаться к капитальным общегеографическим атласам мира. Они сочетают карты всей планеты, континентов и океанов, естественно, в очень мелких масштабах, со значительно более подробными региональными картами континентов, отдельных стран и даже районов и нередко включают карты больших городов. Для них характерны:

• изображение одной и той же территории на картах нескольких масштабов и разной подробности, что позволяет привлекать мелкомасштабные карты для общего обзора территории и обращаться к крупному масштабу для ее изучения в деталях;
• применение относительно крупных масштабов для территорий, важных в экономическом или природном отношении;
• самостоятельное вычисление проекций с параметрами, выбираемыми особо для отдельных карт атласа, что избавляет региональные карты от больших искажений;
• преемственность содержания и единообразие оформления карт разных масштабов.

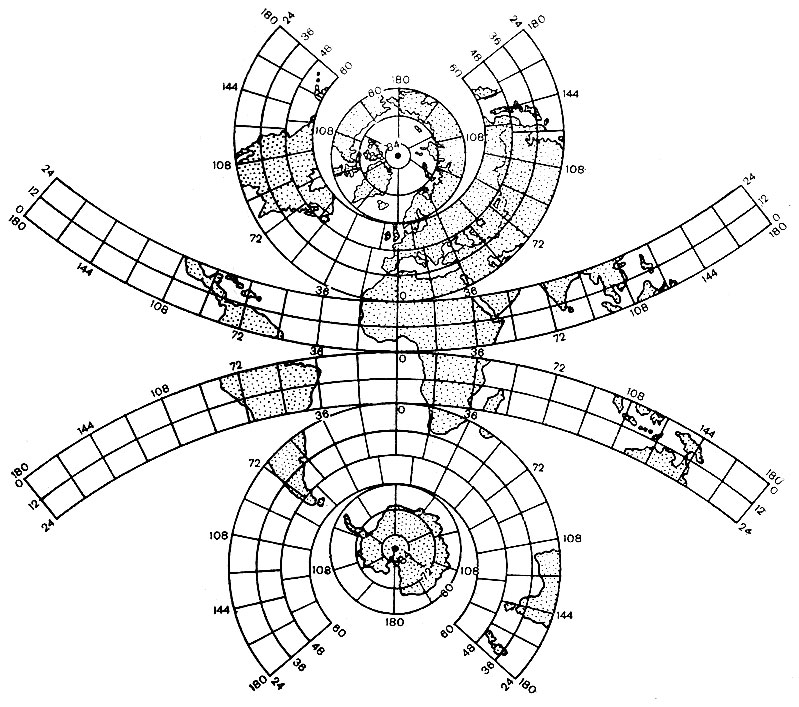

Рис. 8.4. Разграфка карты мира масштаба 1: 2500 000

Такие атласы освобождают от мешкотного подбора и нагромождения разрозненных карт.

В прошлом столетии надолго укрепился тип большого всемирного атласа с рельефом в штрихах, который в первые десятилетия текущего столетия нашел наилучшее выражение в ряде изданий: немецкого Атласа Штилера, русского Атласа Маркса и итальянского Атласа туристского клуба. Позднее появились атласы с гипсометрическим изображением рельефа. Этот тип больших справочных общегеографических атласов, весьма полезный для исследовательских работ благодаря научно обоснованному изображению рельефа, достиг совершенства в советских Атласах мира 1954 и 1967 гг. (Во втором издании 250 с. формата 50X31,5 см; масштабы карт мира - 1:50 000 000, континентов в целом: Европы - 1:10 000 000, Азии - 1:25 000 000, других континентов 1:20 000 000, частей континентов: Европы - 1:2500 000, Азии- 1:10 000 000, 1:7500 000 и 1:5 000 000, Африки - 1:7500 000, Северной Америки - 1:5 000000, Южной Америки - 1:7 500 000, карт крупных городов - 1:250 000; в указателе около 200 тыс. географических названий; вышло два параллельных издания на русском и английском языках.).

Встречаются и другие подходы к разработке больших атласов мира, имеющие в виду повысить доступность карт для масс читателей. Например, в Большом атласе мира Хаака (ГДР) рельеф показан отмывкой, а фон использован для лесов, редколесий и кустарниковой растительности, что приближает карты к ландшафтной характеристике местности. В Атласе фирмы Ранд Мак-Нелли (США), выпущенном на английском, французском, немецком и испанском языках, рельеф в отмывке отведен на второй план, что повысило читаемость населенных пунктов и путей сообщения.

Отметим также издание популярных атласов для широких читательских слоев, в которых обычные или даже упрощенные общегеографические и политико-административные карты дополняются цветными фотографиями, броскими картинно-ландшафтными картами и справочными текстами. Они интересны в культурно-познавательном отношении, но ограничены в собственно картографической информационной ценности.

Вообще общегеографические атласы мира, даже однотипные, не вполне заменяют друг друга; они изображают разные континенты и страны с неодинаковой подробностью в зависимости от интересов страны, в которой готовился атлас.

…ка­ционным подразделением территории, ее дифференциацией по какому-либо признаку, с типологическим районированием, на­пример с выделением районов сельскохозяйственной специализа­ции, ландшафтов, типов почвенного покрова, растительных ассо­циаций.

24. Способ количественного фона.

Способ количественного фона применяют для передачи коли­чественных различий явлений сплошного распространения в пре­делах выделенных районов. Подобно качественному фону он все­гда сопряжен с районированием, но по количественному призна­ку.

25. Способ локализованных диаграмм.

Локализованные диаграммы характеризуют явления, имеющие сплошное или полосное распространение, с помощью графиков и диаграмм, помещаемых в пунктах наблюдения (измерения) этих явлений. Таковы графики изменения среднемесячных температур и осадков, локализованные по метеостанциям, диаграммы

26. Способ ареалов.

Способ ареалов состоит в выделении на карте области распро­странения какого-либо сплошного или рассредоточенного явле­ния. Чаще всего этим способом показывают распространение жи­вотных и растений, месторождения полезных ископаемых и т.п. Различают абсолютные и относительные ареалы. Абсолютными называют ареалы, за пределами которых данное явление совсем не встречается (например, нефтегазоносный бассейн, контур кото­рого точно установлен), тогда как относительные ареалы показы­вают лишь районы наибольшего сосредоточения явления (допус­тим, промысловый ареал каких-либо лекарственных растений).

27. Точечный способ.

Этот способ применяют для показа явлений массового, но не­сплошного распространения с помощью множества точек, каждая из которых имеет определенный «вес», т.е. обозначает некоторое число единиц данного явления

28. Способ знаков движения.

Знаки движения используют для показа пространственных пе­ремещений каких-либо природных, социальных, экономических явлений (например, путей движения циклонов, перелета птиц, миграции населения, распространения болезней).

Различают два вида знаков движения:

· векторы движения— стрелки разного цвета, формы или тол­щины;

· полосы (ленты) движения — полосы разной ширины, внут­ренней структуры и цвета.

29. Способ картодиаграмм.

Способ картодиаграммы — это изображение абсолютных ста­тистических показателей по единицам административно-террито­риального деления с помощью диаграммных знаков. Картодиаг­раммы применяют для показа таких явлений, как валовой сбор сельскохозяйственной продукции, общее число учащихся, объем промышленного производства, потребление электроэнергии в це­лом по районам, областям, провинциям и т.п.

30. Способ картограмм.

Способ картограммы используют для показа относительных статистических показателей по единицам административно-терри­ториального деления. Это всегда расчетные показатели: скажем, число детских учреждений на тысячу жителей и др.
