Выполнение работы. 5.2. Исследование искусственного освещения в лаборатории

5.2. Исследование искусственного освещения в лаборатории

Средняя освещенность Е_СР=238лк.

Минимальная освещенность Е_МИН=220лк.

Максимальная освещенность Е_МАХ=250лк.

По СанПин Е_норм составляет 300 люкс (1995г), таким образом освещение в аудитории 114 является недостаточным и условия труда по освещенности – вредные.

5.3. Расчет освещенности методом коэффициента использования.

Световой поток (лк) одной лампы из группы люминесцентных ламп одного светильника: Ф_К=Е_Н*Н*S*Z*K_З/(n*η_И), где

Ф(лм) световой поток – мощность световой энергии, оцениваемая человеком.

Е_Н – нормируемая минимальная освещенность, Е_Н=5000 лк;

S – площадь освещаемого помещения, S=6 м²;

Z – коэффициент неравномерности освещения, Z=1,1;

К_З – коэффициент запаса, К_З=1,5;

n – число светильников в помещении, n=1;

η_и – коэффициент использования светового потока;

η_И определяется по СНиП 23-05-95 в зависимости от типа светильника, отражательной способности стен и потолка, размеров помещения, определяемых индексом помещения: I=A*B/(H*(A+B))

A,B -- длина и ширина помещения,

H – высота подвеса светильников над рабочей поверхностью.

i=2*3/(1,5(2+3))=0,8.

η_и=47% Ф_К=5000*6*1,1*1,5/(1*0,47)=8424лк.

По световому потоку Ф_К выбирается ближайшая стандартная лампа. Если Ф_К отличается от стандартного более чем на 10—20%, то корректируется их число.

5.4. Измерение освещенности от различных светильников

Исследование зависимости освещенности рабочего места от напряжения:

Е=f(U).

При увеличении напряжения освещенности увеличивается, но для разных источников света изменение будет особым. Так для “глубокоизлучателя эмалированного” значение напряжения, точнее его изменение, оказывает большее влияние на изменение освещенности, чем для

“глубокоизлучателя зеркального”.

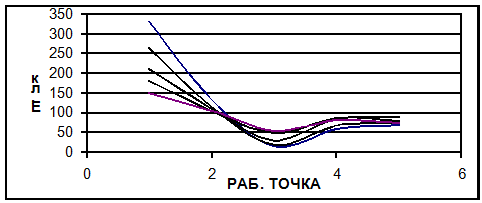

Исследование зависимости освещенности от высоты подвеса светильника: Е=f(h).

Вывод: в результате выполнения работы ознакомились с основными светотехническими единицами, принципами нормирования и расчёта освещенности рабочих мест, изучили приборы и освоили методику измерения и оценку освещённости.
