Выбор трансформаторов напряжения

Трансформатор напряжения выбирается на сборных шинах 6 кВ рассматриваемой подстанции. Суммарная мощность потребляемая измерительными приборами, приведена в табл. 5.14.

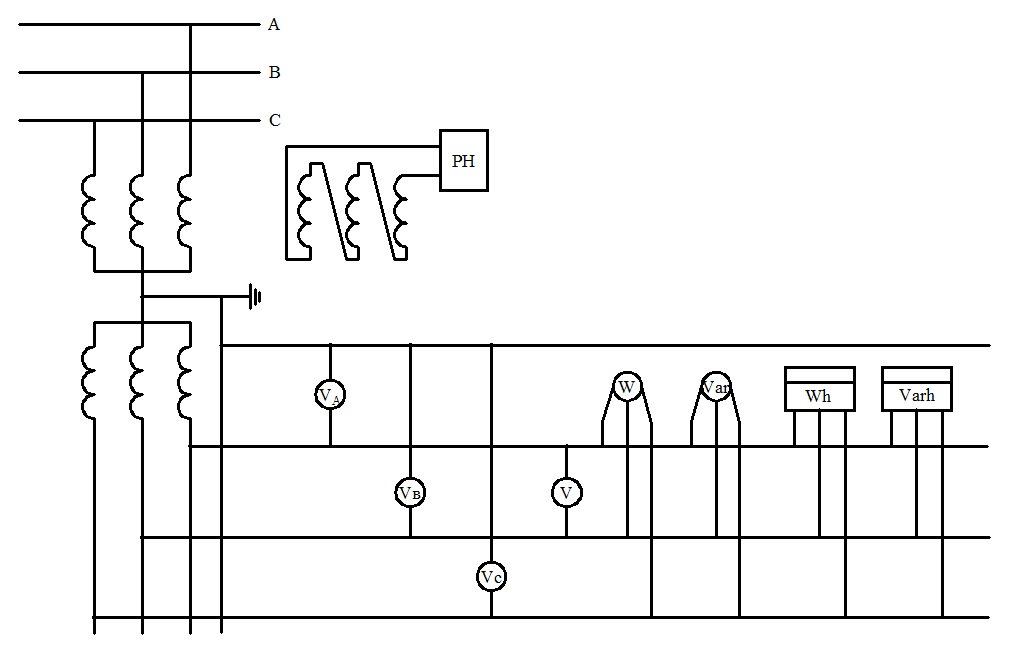

Рисунок 5.8. Схема присоединения приборов к измерительному ТН типа 3 ЗНОЛ

Таблица 5.15

Приборы	Тип	, потр. 1 катушкой, ВА	Число катушек	cosφ прибора	Число приборов	Суммарная потребляемая мощность
Ваттметр	ЩВ 120	1,5					-
Варметр	ЩВ 120	1,5					-
Счетчик активной энергии	Меркурий 234 ARTM	1,5 Вт		0,25			162,66
Счетчик реактивной энергии	Меркурий 234 ARTM	1,5 Вт		0,25			23,24
Вольтметр	ЩК 96						-
Итого							185,9

Суммарная полная мощность потребляемая приборами:

Вследствие того, что установлены счетчики, класс точности ТН должен быть 0,5. Принимаем к установке трансформатор напряжения типа ЗНОЛ – 10 (заземляемый, напряжения, однофазный, литая изоляция). Схемы присоединения обмоток измерительных приборов к ЗНОЛ – 10 представлены на рис. 5.8.

Расчетные величины и номинальные параметры ТН приведены в табл. 5.15.

Таблица 5.16

3 ЗНОЛ – 10	Расчетные величины
Внутренняя установка	ЗРУ
