Выбор схемы РУ напряжением 110 кВ

Особенности исходных условий РУ повышенных напряжений позволяет сформулировать следующие требования общего порядка стр. 150 [2]:

1. Ремонт выключателей напряжением 110кв и выше должны производиться без отключения присоединений, что вызвано высокой ответственностью присоединений повышенного напряжения.

2. Отключение воздушной линии должно осуществляться не более чем двумя выключателями, отключение трансформаторов не более чем тремя выключателями. Тем самым снижается время отказов в действие выключателей и облегчается их эксплуатация.

Чем чаще ожидается коммутация данного присоединения, тем меньше выключателей должно в них участвовать.

3. Отказы выключателей в схеме РУ, как в нормальном, так и в ремонтном состоянии, не должно приводить:

- к одновременной потери обеих параллельных транзитных линий одного направления, если учитывать повышенные требования к надежности двухцепной связи;

- к одновременному отключению нескольких линий, при котором нарушается устойчивость работы энергосистемы.

Применительно к электростанции районного типа необходимо, чтобы при отказах выключателей в РУ при нормальном состоянии схемы отключалось бы не более одного блока, а при ремонтном состоянии схемы – не более двух блоков. При этом не должна создаваться угроза нарушения устойчивости энергосистемы или недопустимой перегрузке линий системных и межсистемных связей

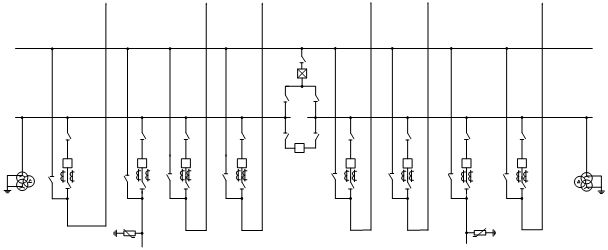

Подходит одна система сборных шин с обходной. Схемы РУ с одной или двумя системами шин всех модификаций имеют общий существенный недостаток, заключающийся в том, что ремонт выключателей или разъединителей присоединений неизбежно связан с перерывом работы потребителей. При напряжениях 110 кВ и выше длительность ремонта выключателей, особенно воздушных, настолько велика, что отключение присоединений часто становится недопустимым. Исключить отмеченный недостаток позволяет применение обходной системы шин. Ниже рассмотрены примеры использования обходных шин и способы их подключения. Достоинства схемы: разъединители во всех цепях предназначены только для обеспечения безопасности выполнения ремонтных работ, что соответствует их главному назначению; возможность ревизии и опробования выключателей без перерыва работы; простота схемы определяет небольшую стоимость выполнения РУ. Недостатки схемы: при КЗ на линии должен отключиться соответствующий выключатель, а все остальные присоединения должны остаться в работе. Однако при отказе этого выключателя отключатся выключатели источников питания.
