Описание лабораторного стенда





Все лабораторные работы, представленные в данных методических указаниях, выполняются на универсальном лабораторном стенде. Основными компонентами лабораторного стенда являются:

· блок генераторов напряжений;

· наборная панель;

· набор миниблоков;

· набор трансформаторов;

· блок мультиметров;

· ваттметр;

· соединительные провода и перемычки, питающие кабели.

Для осуществления в полном объёме всех экспериментов, описанных в данном руководстве, необходим двухканальный осциллограф, имеющий режим работы «X-Y».

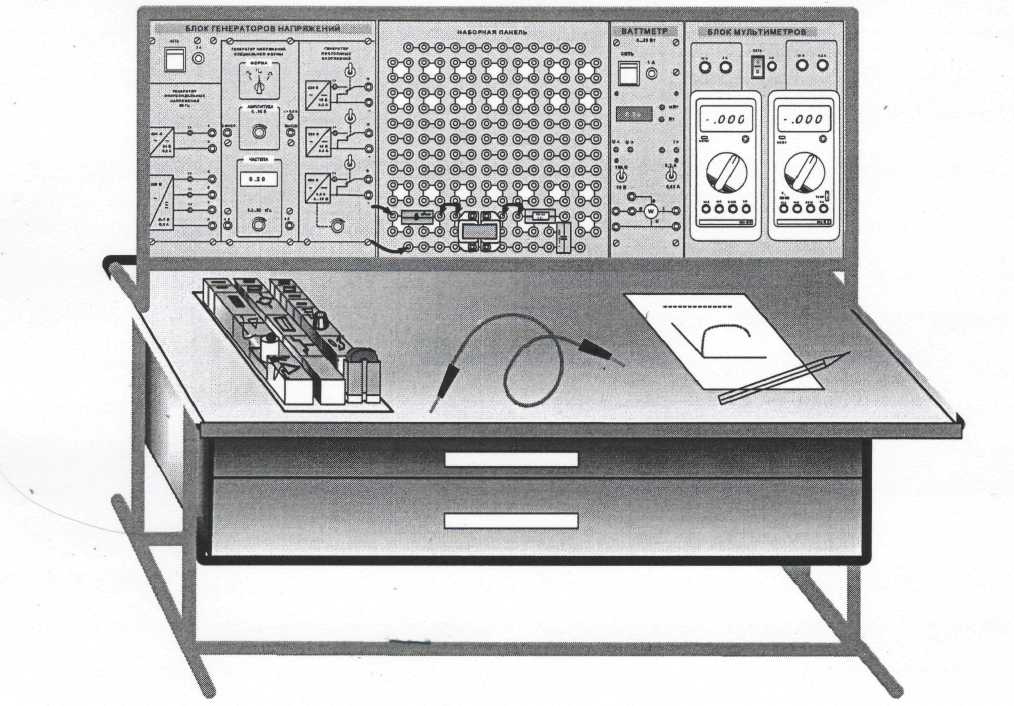

Общая компоновка лабораторного стенда показана на рис. 1. На лабораторном столе закреплена рама, в которой устанавливаются отдельные блоки. Расположение блоков может изменяться для проведения того или иного конкретного эксперимента. Наборная панель, на которой собирается электрическая цепь из миниблоков может устанавливаться и непосредственно на столе.



Рис. 1



В выдвижных ящиках хранятся наборы миниблоков и устройств, соединительные провода, перемычки и кабели, методические материалы. Один из наборов миниблоков показан на рис. 1 на столе. Ящики имеют встроенные замки.

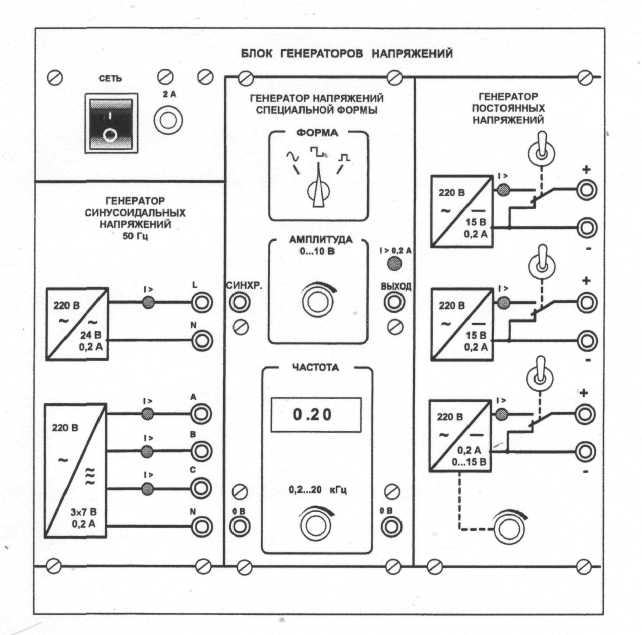

Лицевая панель блока генераторов напряжений показана на рис. 2. Блок состоит из генератора синусоидальных напряжений, генератора напряжений специальной формы и генератора постоянных напряжений.

Все генераторы включаются и выключаются общим выключателем «СЕТЬ» и защищены от внутренних коротких замыканий плавким предохранителем с номинальным током 2 А.

Рис. 2



На лицевой панели блока указаны номинальные напряжение и ток каждого источника напряжения, а также диапазоны изменения регулируемых выходных величин. Все источники напряжений гальванически изолированы друг от друга и от корпуса блока и защищены от перегрузок и внешних коротких замыканий самовосстанавливающимися предохранителями с номинальным током 0,2 А. О срабатывании предохранителя свидетельствует индикатор «I>».

Генератор синусоидальных напряжений содержит однофазный источник напряжения 24 В (вторичная обмотка питающего трансформатора 220/24 В) и трёхфазный стабилизированный по амплитуде выходного напряжения преобразователь однофазного напряжения в трёхфазное. Выходное сопротивление трёхфазного источника в рабочем диапазоне токов близко к нулю.

Генератор напряжений специальной формы вырабатывает на выходе синусоидальный, прямоугольный двухполярный или прямоугольный однополярный сигнал в зависимости от положения переключателя «ФОРМА». Выходное сопротивление генератора в рабочем диапазоне токов также близко к нулю. Между гнездами «СИНХР» и «0 В» генератора при любом положении переключателя «ФОРМА» вырабатываются однополярные прямоугольные импульсы амплитудой 5 В, которые можно использовать для внешней синхронизации осциллографа. Частота сигнала регулируется десятиоборотным потенциометром «ЧАСТОТА» и не зависит как от формы и амплитуды сигнала, так и от тока нагрузки.

Генератор постоянных напряжений содержит три источника стабилизированного напряжения 15 В, гальванически изолированных друг от друга. Выходное напряжение одного из этих источников регулируется от 0 до 15 В десятиоборотным потенциометром. Выходные сопротивления этих источников также близки к нулю и все они допускают режим работы с обратным током (режим потребления энергии). Для получения постоянных напряжений больше 15В они могут соединяться последовательно. Для исключения источников из собранной схемы цепи используются переключатели (тумблеры).

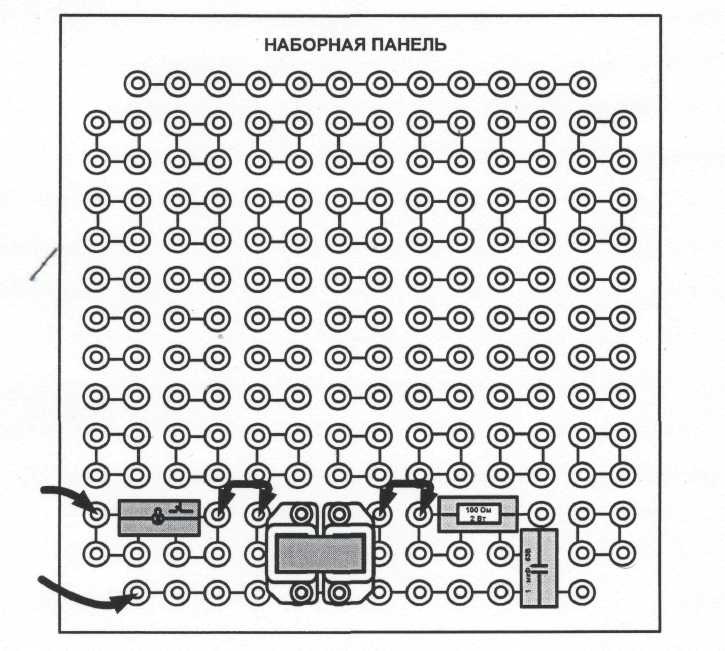

Наборная панель (рис. 3) служит для расположения на ней миниблоков в соответствии со схемой данного опыта.

Рис. 3



Гнёзда на этой панели соединены в узлы, как показано на ней линями. Поэтому часть соединений выполняется автоматически при установке миниблоков в гнёзда панели. Остальные соединения выполняются соединительными проводами и перемычками. Так, на фрагменте цепи, показанной на рис. 3, напряжение подаётся проводами через выключатель к одной из обмоток трансформатора. К другой обмотке подключены резистор и конденсатор, соединённые последовательно.

Для измерения токов в ветвях цепи удаляется одна из перемычек и вместо неё в образовавшийся разрыв включается амперметр. Для измерения напряжений на элементах цепи параллельно рассматриваемому элементу включается вольтметр.

Миниблоки представляют собой отдельные элементы электрических цепей (резисторы, конденсаторы, индуктивности диоды, транзисторы и т.п.), помещённые в прозрачные корпуса, имеющие штыри для соединения с гнёздами наборной панели. Некоторые миниблоки содержат несколько элементов, соединённых между собой или более сложные функциональные блоки. На этикетках миниблоков изображены условные обозначения элементов или упрощённые электрические схемы их соединения, показано расположение выводов и приведены основные технические характеристики. Миниблоки хранятся в специальном контейнере.


Большинство миниблоков содержат по одному элементу электрических цепей. Состав этого набора приведён в табл. П.3 Приложения.

Набор трансформаторов включает в себя четыре разборных трансформатора, выполненных на разъёмных U-образных сердечниках из электротехнической стали с толщиной листа 0,08 мм. Сечение сердечника 16x12 мм. На трёх трансформаторах установлены катушки 900/300 витков, на четвёртом 100/100 витков, однако, они легко переставляются. Номинальные параметры трансформаторов при частоте 50 Гц приведены в табл. П.4 Приложения.

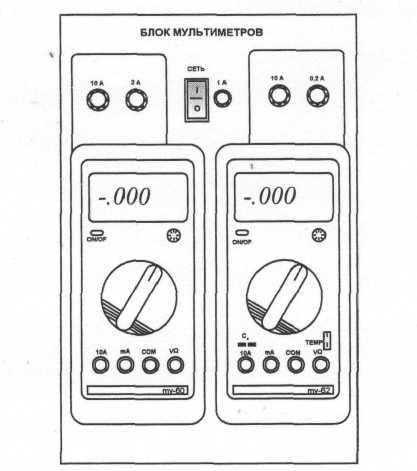

Блок мультметров предназначен для измерения напряжений, токов, сопротивлений, а также для проверки диодов и транзисторов. Общий вид блока представлен на рис. 4. В нём установлены два серийно выпускаемых мультиметра MY60, MY62 или MY64. Подробная техническая информация о них и правила применения приводится в руководстве по эксплуатации изготовителя. В блоке установлен источник питания мультиметров от сети с выключателем и предохранителем на 1 А. На лицевую панель блока вынесены также четыре предохранителей защиты токовых цепей мультиметров.

Рис. 4



Для обеспечения надёжной длительной работы мультиметров соблюдайте следующие правила:

· Не превышайте допустимых перегрузочных значений, указанных в заводской инструкции для каждого рода работы

· Когда порядок измеряемой величины не известен, устанавливайте переключатель пределов измерения на наибольшую величину.

· Перед тем, как повернуть переключатель для смены рода работы (не для изменения предела измерения!), отключайте щупы от проверяемой цепи.

· Не измеряйте сопротивление в цепи, к которой подведено напряжение.

· Не измеряйте ёмкость конденсаторов, не убедившись, что они разряжены.

Будьте внимательны при измерении тока мультиметрами MY62 и MY64. Предохранитель 0,2 А этих мультиметров может перегореть от источников напряжения, имеющихся в данном стенде. Мультиметр MY60 защищен предохранителем 2 А, который не может перегореть от токов, создаваемых источниками данного стенда.

До подключения мультиметра к цепи необходимо выполнить следующие операции:

1) выбор измеряемой величины: -V, ~V, , или W;

2) выбор диапазона измерений соответственно ожидаемому результату измерений;

3) правильное подсоединение зажимов мультиметра к исследуемой цепи.

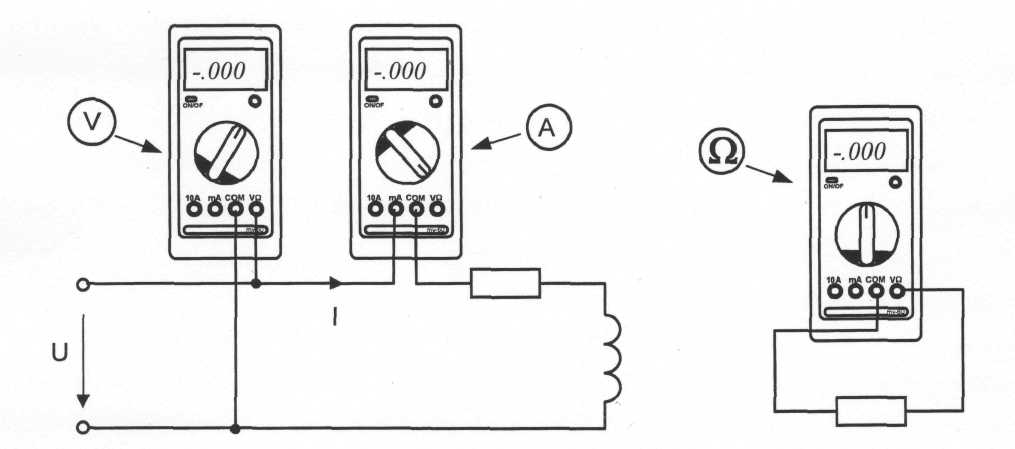

Присоединение мультиметра как вольтметра, амперметра и омметра показано на рис. 5

Рис. 5



Рис. 6.

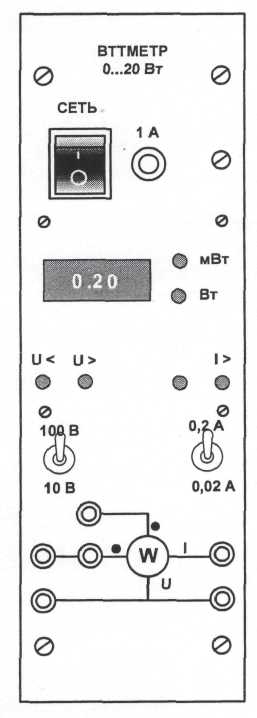

Общий вид ваттметра приведен на рис. 6. Его принцип действия основан на перемножении мгновенных значений тока и напряжения и отображении среднего значения этого произведения на дисплее прибора в цифровом виде.

Прибор включается в цепь согласно приведённой на лицевой панели схеме. Для измерения активной мощности гнёзда, помеченные символом «•», должны быть соединены перемычкой. После сборки схемы необходимо включить выключатель «Сеть» и установить необходимые пределы измерения по току и по напряжению тумблерами. Если выбран заниженный предел измерения, то включается сигнализация перегрузки «I>» или (и) «U>». Если, наоборот, предел завышен, то включается сигнализация «I<» или (и) «U<». Справа от окошка цифровых индикаторов с помощью светодиодов автоматически указывается размерность: Вт или мВт.
