Выбор оснастки

6. Выбор инструмента.

Для операций по изготовлению «Днища переднего камеры сгорания» нужно подобрать инструмент.

Лист стали 500´500´4,5, отрезанный гидравлическими гильотинными ножницами, попадает на токарно-карусельный станок. Там из него вытачивают круг Æ490 с помощью прямого проходного резца Т5К10 (Лист 3). Это черновое точение.

Затем этот круг попадает на вытяжной пресс и приобретает форму стакана. В этой операции инструмент – кисть ГОСТ 10597-78, которой смазывают пуансон индустриальным маслом.

Далее по центру заготовки на радиально-сверлильном станке сверлят отверстие Æ50 мм. Для этого используют сверло Æ50 2301-3097 ГОСТ 10903-77. Это сверло нормальной точности с усиленным коническим хвостовиком.

Затем заготовка обтачивается на токарном станке прямым резцом Т15К6

Далее заготовка подвергается холодной ротационной вытяжке. Инструмент – ролики разных диаметров (лист 3)

Затем заготовка проходит термическую обработку

После термической обработки на токарном станке растачивают отверстие до 100 мм расточным резцом и обрезают по размеру отрезным резцом. (лист 3).

Пескоструйная операция. Инструмент – Износостойкое абразивоструйное сопло 12,5×80. Резьба – 50 мм, входной диаметр – 25 мм

Контрольная операция.

Скоба индикаторная гост 11098-75

Нутромер индикаторный гост 868-82

Индикатор МИГ-1 ГОСТ 9696-82

Индикатор ИЧ0-10 гост 577-68

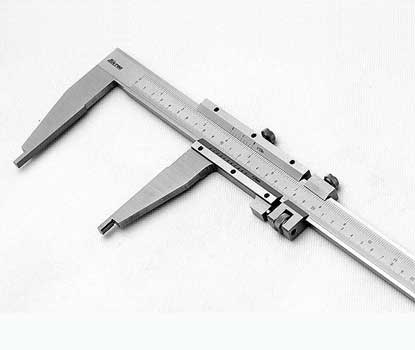

Штангенциркуль ШЦ 3-250-600-01 ГОСТ 166-89

Планшайба, блин, к токарному станку

Литература.

1. Технология конструкционных материалов под редакцией А.М. Дальского

2. Кондаков А. И., Островский Ю. А. Разработка маршрутных технологических процессов изготовления деталей: Методические указания для курсового и дипломного проектирования. М.: Изд-во МГТУ им. Н. Э. Баумана, 2003. 50 с.

3. Справочник технолога-машиностроителя под редакцией Косиловой А.Г., Мещерякова Р.К.
