Оборудование для сепарации скважинной продукции







Сепарация, назначение, классификация и конструкция сепараторов.



Процесс сепарации начинается уже сразу же на первых этапах движения нефти, когда из нефти отбираются выделившиеся газообразные углеводороды (с падением давления), находящиеся в пластовых условиях в жидком состоянии.

Жидкая фаза может, в свою очередь, состоять из нефти и пластовой воды, содержание которой может колебаться от нуля до значительных величин. Следовательно, в случае содержания воды в продукции скважин мы имеем дело с трехфазным или нефтеводогазовым потоком, который состоит из нефти, газа и воды.[3]

Первым узлом отбора легких фракций оказываются трапно-сепарационные установки, на которых от нефти отделяется свободный газ, подаваемый далее по газосборным коллекторам на промысловую компрессорную станцию либо на газобензиновый завод.

Нефтегазовые сепараторы служат для отделения газа от жидкой продукции скважин. Процесс сепарации осуществляется для:

1) получения нефтяного газа, используемого как химическое сырье или топливо;

2) разложения образовавшейся пены;

3) отделения воды от нефти при добыче нестойких эмульсий;

4) уменьшения пульсации при транспортировании нефти от сепараторов первой ступени до установки подготовки нефти;

5) уменьшения перемешивания нефтегазового потока и снижения тем самым гидравлических сопротивлений.

От проведения процессов сепарации зависят потери легких фракций нефти при последующем ее транспорте и хранении. Установлено, что при моментальной сепарации нефти (с резким снижением давления) существенно увеличивается уносимое количество тяжелых углеводородов быстро движущейся струей свободного газа.

При ступенчатой сепарации подбором давлений на ступенях можно достигнуть выделения в основном только свободного газа, при минимальном уносе нефтью легких углеводородов, которые затем теряются на последующих этапах ее движения.

Затруднительно дать однозначный ответ на вопрос оптимального выбора числа ступеней сепарации. Например, при многоступенчатой сепарации нефти, применяемой, как правило, при высоких давлениях (4-8 МПа). На устьях скважин, в результате незначительного понижения давления и температур на каждой ступени происходит постепенное выделение газовой фазы (вначале легких фракций – метана, этана, затем частичное выделение тяжелых углеводородов – пропана, бутана, пентана) и в нефти остается большое количество невыделившихся тяжелых углеводородов.



Если при том же высоком устьевом давлении применить трех- или двухступенчатую сепарацию, то в результате резкого снижения давления в сепараторах будет интенсивно выделяться газовая фаза, и вместе с легкими углеводородами в газовую фазу из нефти перейдет большое количество тяжелых углеводородов, представляющих собой ценное сырье для получения из этих газов жидких углеводородов и, в частности, пропана, бутана и газового бензина.

Из сказанного следует, что при сборе и транспортировке нефти на площадях месторождений можно применять как многоступенчатую, так и двухступенчатую сепарацию. С точки зрения экономии металла, удобства обслуживания и наличия поблизости от месторождения газоперерабатывающего завода всегда целесообразно применять трехступенчатую сепарацию. Выделившийся на первой ступени сепарации газ под собственным давлением направляется на местные нужды: для отопления жилых и производственных зданий, в котельные и т.д. Газ, получаемый на второй и третьей ступенях сепарации, где предусматривается резкое снижение давления, будет жирным, т.е. содержащим большое количество тяжелых углеводородов и может направляться на ГФУ или ГПЗ.

В сепараторах любого типа, используемых на нефтяных месторождениях, различают следующие четыре секции (рис.2.9.):

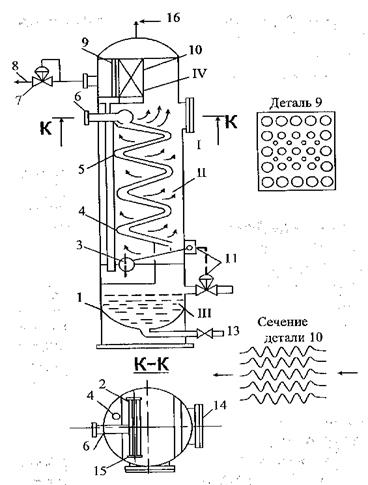

Рис. 2.9. Общий вид и детали вертикального сепаратора:

I -основная сепарационная секция; II - осадительная секция; III - секция сбора нефти;; IV - каплеуловительная секция; 1-корпус; 2- раздаточный коллектор; 3- поплавок; 4- дренажная труба; 5- наклонные плоскости; 6- ввод газожидкостной смеси; ?- регулятор давления; 8-выход газа; 9- перегородка, выравнивающая скорость газа в жалюзийном каплеуловителе ; 10- жалюзийный каплеуловитель; 11- регулятор уровня; 12-сброс нефти; 13- сброс грязи; 14-люк; 15-заглушки; 16- предохранительный клапан.



1. Основная сепарационная секция, служащая для выделения из нефти газа, на работу которой большое влияние оказывает конструктивное оформление ввода продукции скважин (радиальное, тангенциальное, использование различных насадок - диспергаторов, турбулизирующих ввод газожидкостной смеси).

2. Осадительная секция, в которой происходит дополнительное выделение пузырьков газа, увлеченных нефтью из сепарационной секции. Для более интенсивного выделения газа из нефти последнюю направляют тонким слоем по наклонной плоскостям, увеличивая тем самым длину пути движения нефти, т.е. эффективность ее сепарации. Наклонные плоскости рекомендуется изготовлять с небольшим порогом, способствующим выделению газа из нефти.



3. Секция сбора нефти, занимающая самое нижнее положение в сепараторе и предназначенная как для сбора, так и для вывода нефти из сепаратора. В зависимости от эффективной работы предыдущих секций сепаратора, нефть может находиться здесь или в однофазном состоянии, или в смеси с газом.

4. Каплеуловительная секция, расположенная в верхней части сепаратора и служащая для улавливания мельчайших капелек жидкости, уносимых потоком газа.

Работа сепараторов любого типа, устанавливаемого на нефтяном месторождении, характеризуется двумя основными показателями: количеством капельной жидкости, уносимой потоком газа из каплеуловительной секции, и количеством пузырьков газа, уносимых потоком нефти из секции сбора нефти. Чем меньше эти показатели, тем лучше работает сепаратор.

К показателям эффективности работы нефтяного сепаратора относятся также удельный унос капельной жидкости Кж потоком газа и удельный унос свободного газа Кг потоком нефти.

Для полной оценки эффективности работы сепаратора наряду с показателями Кж и Кг необходимо учитывать и степень технического совершенства, которая характеризуется: 1) минимальным диаметром капель жидкости, задерживаемых в сепараторе; 2) минимально допустимой средней скоростью газового потока в свободном сечении сепаратора, а также в каплеуловительной секции; 3) временем пребывания жидкости (нефти или нефти и воды) в сепараторе, за которое происходит максимальное отделение свободного газа от жидкости. Допустимое значение Кж не должно превышать 50 см3 на 1000 м3 газа, в то время как Кг при условиях в сепараторе рекомендуется принимать равным Кг =20∙103 см3 на 1 м3 жидкости.

На нефтяных месторождениях наиболее широко используются горизонтальные сепараторы, обладающие рядом преимуществ по сравнению с вертикальными сепараторами. В горизонтальных сепараторах достигается лучшее качество сепарации, они обладают повышенной пропускной способностью, отличаются доступностью внутреннего осмотра, простотой обслуживания и ремонта.

Сепарационные установки НГС (Рис.2.10.) широко применяются при обустройстве нефтяных месторождений и предназначаются для отделения газа от продукции нефтяных скважин на первой и последующих ступенях сепарации, включая горячую сепарацию на последней ступени под вакуумом.

В настоявшее время промышленностью выпускается нормальный ряд сепарационных установок на проектную пропускную способность по нефти от 2000 до 30000 т/сутки.



Рис.2.10. Нефтегазовый сепаратор типа НГС

Сепарационная установка (рис.2.10) состоит из стальной горизонтальной цилиндрической емкости 1, оснащенной штуцерами для входа продукции 2, выхода нефти 10 и газа 7. Внутри емкости на входе нефтегазовой смеси установлено распределительное устройство 3 и наклонные желоба 4 и 5. Возле штуцера выхода газа установлены горизонтальный 8 и вертикальный 6 сетчатые отбойники. Аппарат также снабжен штуцерами и муфтами для монтажа приборов сигнализации и автоматического регулирования режима работы.

Газонефтяная смесь поступает в аппарат через входной патрубок 2, изменяет свое направление на 90о, и при помощи распределительного устройства нефть вместе с остаточным газом направляется сначала в верхние наклонные желоба 4, а затем в нижние 5. Отделившийся от нефти газ сначала проходит вертикальный каплеотбойник 6, а затем горизонтальный 8. Каплеотбойники осуществляют тонкую очистку газа от капельной жидкости (эффективность свыше 99%), что позволяет отказаться от установки дополнительного сепаратора газа.

Отсепарированная нефть через выходной патрубок 10 снизу сепаратора направляется на следующую ступень сепарации или же в резервуар.

Сепараторы НГС поставляются в комплекте со средствами местной автоматики, а средства управления автоматического регулирования предусматриваются в проектах по привязке установок с конкретным объектом.

Основные технические данные сепарационных установок типа НГС приведены в таблице 2.2.





Таблица 2.2

Технические данные сепарационных установок типа НГС



Внутренний диаметр аппарата Dв, мм
Объемная призводительность м3/ч:по нефтегазовой смеси,   по газу   20-100   20700-74900   45-225   12800-   86-430   62200-   160-800   82900-   300-1500   124000-   450-2500   165000-
Вместимость ,м3 6,3 12,5
Условное давление, МПа 0,6; 1,0; 1,6; 2,5; 4,0; 6,3. 0,6; 1,0; 1,6; 2,5; 4,0
Рабочее давление, МПа 0,4; 0,8; 1,4; 2,2; 3,6; 5,7 0,4; 0,8; 1,4; 2,2; 3,6
Температура среды, оС от 0 до 100
Унос жидкости газом, г/м3 до 0,1
Унос свободного газа жидкостью, % до 1
Средняя температура самой холодной пятидневки, оС до минус 60
Минимальная допустимая температура стенки, оС до минус 60
Материал основных деталей аппарата 16ГС ГОСТ 5520-79 09Г2С ГОСТ 5520-79
