Испытания на удары

Ударные нагрузки возникают при работе вооружения посадке.

Удар – кратковременное взаимодействие тел с резким изменением их скорости. Возникает большое ударное ускорение в короткий промежуток времени.

Удары воспроизводят на ударных стендах. Принцип его работы: изделие крепят на столе стенда, и оно свободно падает вместе со столом с определенной высоты.

1 – стол стенда с направляющими, 2 – ролик, 3 – кулачок, 4 – привод кулачка, 7 – упор, 6 – датчик ускорения, 8 – измеритель ROBOTRON типа осциллографа, 5 – счетчик числа даров, 9 – линейка для настройки.

Характеристики стенда:

- a до 15g;

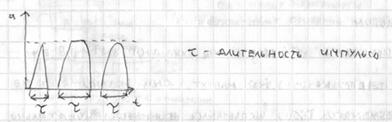

- τ=5-10 нс;

- число ударов за цикл до 100 000.

Подготовка стенда к работе:

1. Устанавливают весовой эквивалент изделия.
2. Включают ударный стенд. Подбором высоты падения, числа прокладок создают заданные параметры. За длительность импульса отвечают прокладки, за величину ускорения – высота. Прокладки делают из металла, резины разной жесткости. Контролируют импульс по «осциллографу».

Порядок испытаний:

1. Настройка стенда по заданным параметрам.
2. Закрепляют изделие, совмещая ось Х с направлением удара.
3. Проверяют параметры изделия в НУ.
4. Включают стенд, проводят 1/3 от общего числа ударов, при этом изделие не выключают.
5. Проводят те же действия для осей Y и Z.
6. Проверяют изделие в НУ.

Испытания успешны, если все параметры соответствуют ТУ,
