Силовая характеристики

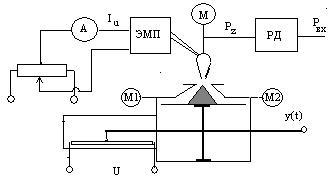

Для замера силовой характеристики собирается схема, приведенная ниже. Испытуемый привод закрепляется на стенде. К приводу подводится давление питания, которое контролируется манометром М.

Усилие на штоке пневматического двигателя определяется перепадом давления Δ p = p ₁ – p ₂ и площадью поршня A_п, F = A_пΔ р. Следовательно можно замерять давления в полостях силового цилиндра манометрами М1 и М2, что и предлагается в приведенной схеме. Перемещение струйной трубки в заданное положение осуществляется электромеханическим преобразователем (ЭМП), путем подачи в обмотку управления ЭМП различных токов управления I _u. Значение тока управления замеряется амперметрм А. Замер давлений в полостях производится при положении поршня на упоре.

На рисунке показан общий вид испытательного стенда для замера давлений в полостях силового цилиндра.

Ниже приводится пример экспериментальной характеристики. Давления р ₁(Ряд1) и р ₂ (Ряд2) определялись экспериментально, перепад давлений р ₁ – р ₂ (Ряд3) определялся расчетным путем.

Данная характеристика является характеристикой пневматического распределителя. При подключении пневматического двигателя получается различное усилие в зависимости от величины площади поршня.
