Области применения Диаграммы Исикавы





· Для систематического и полного определения причин возникновения проблемы;

· Для анализа и структурирования процессов на предприятии;

· Если необходимо визуализировать и оценивать соотношения причинно-следственных связей;

· Для обсуждения проблем в рамках групповой (командной) работы при "мозговой атаке".

При рассмотрении схемы (рис.2.12) на уровне производственных факторов можно воспользоваться предложенным Исикавой правилом «шести М»

Оно состоит в том, что в общем случае существуют следующие шесть возможных причин тех или иных результатов: материал (material), оборудование (machine), измерение (measurement), метод (method), люди (man), менеджмент (management). Все эти слова по-английски начинаются с буквы «М», откуда и пошло название данного правила. Разумеется, могут быть и другие факторы, более точно характеризующие объект анализа. Главное - необходимо обеспечить правильную соподчиненность и взаимозависимость факторов, а также четкое оформление схемы, чтобы она хорошо смотрелась и легко читалась. Поэтому, независимо от наклона каждого фактора, его наименование всегда располагают в горизонтальном положении, параллельно центральной оси.

В настоящее время причинно-следственная диаграмма используется во всем мире применительно не только к показателям качества, но и к другим областям. Поэтому список заголовков главных «ребер» может сильно отличаться от предложенного.

Если существует трудность в определении главных ветвей, то можно использовать самые общие заголовки (лучше всего они подходят для проблем, решаемых на производстве).

Это:

· причины, связанные с человеком включают в себя факторы, обусловленные состоянием и возможностями человека. Например, это квалификация человека, его физическое состояние, опыт и пр.

· причины, связанные с методом работы заключают в себе то, каким образом, выполняется работа, а также все, что связано с производительностью и точностью выполняемых операций процесса или действий.

· причины, связанные с механизмами - это все факторы, которые обусловлены оборудованием, машинами, приспособлениями, используемыми при выполнении действий. Например, состояние инструмента, состояние приспособлений и т.п.



· причины, связанные с материалом - это все факторы, которые определяют свойства материала в процессе выполнения работы. Например, теплопроводность материала, вязкость или твердость материала.

· причины, связанные с контролем - это все факторы, влияющие на достоверное распознавание ошибки выполнения действий.

· причины, связанные с внешней средой- это все факторы, определяющие воздействие внешней среды на выполнение действий. Например, температура, освещенность, влажность и т.п.

Процедура построения диаграммы следующая. На листе бумаги справа на примерно равном расстоянии от верхнего и нижнего края лист, рисуется прямоугольник («голова рыбы»), в котором записывается проблема. Затем от середины прямоугольника влево проводится прямая линия («хребет» рыбьего скелета). В верхней и нижней части листа снова рисуются прямоугольники, в которые вписываются названия производственных факторов, функциональных или предметных областей и любых других объектов, где предположительно могут скрываться причин возникшей проблемы. В качестве производственных факторов довольно часто фигурируют персонал, оборудование, материалы, процедуры по вине которых в большинстве случаев возникают проблемы. Но в качестве выделяемых факторов или объектов могут использоваться любые другие в зависимости от специфики проблемы. Это могут быть выпускаемая продукция, обслуживаемые клиенты, конкуренты и т.п. Количество факторов также определяется спецификой, но как показывает опыт в большинстве случаев это количество находится в пределах 3—5.

От прямоугольников факторов к «хребту» проводятся наклонные линии («большие кости»). Затем по каждому выделенному фактору определяются возможные причины возникновения проблемы. Эти причины записываются возле горизонтальных стрелок («средне костей»), проведенных к «большим костям». Одновременно с этим (или по завершении определения причин) выявляют «причины причин», т. е. причины рассматривают как следствия и ищут возможный] причины их возникновения. Эти «причины причин» записываются возле маленьких стрелок («мелких костей»), проведенных к «средним костям». На этом построение схемы завершается. Далее анализируется, какие из возможных причин имеют место в действительности, получая при необходимости дополнительную информацию, осуществляя проверку предположений. Важно заметить, что первоначально следует стремиться определить как можно больше возможных причин, не пытаясь оценивать их реалистичность. Это позволит, во-первых, не упу­стить причины, которые на первый взгляд кажутся сомнительными, но при более внимательном рассмотрении могут оказаться действи­тельными. И во-вторых, такой подход даст возможность увидеть максимальный спектр возможных причин и определить их взаимосвязь.







Пример из диаграммы Исикавы приведен на рис.2.13-2.17.

Рис.2.13.Диаграмма Исикавы для определения причин неравномерной толщины покрытия наносимого гальваническим способом на металлические детали

Рис. 2.14. Пример построения диаграммы Исикавы для решения проблемы

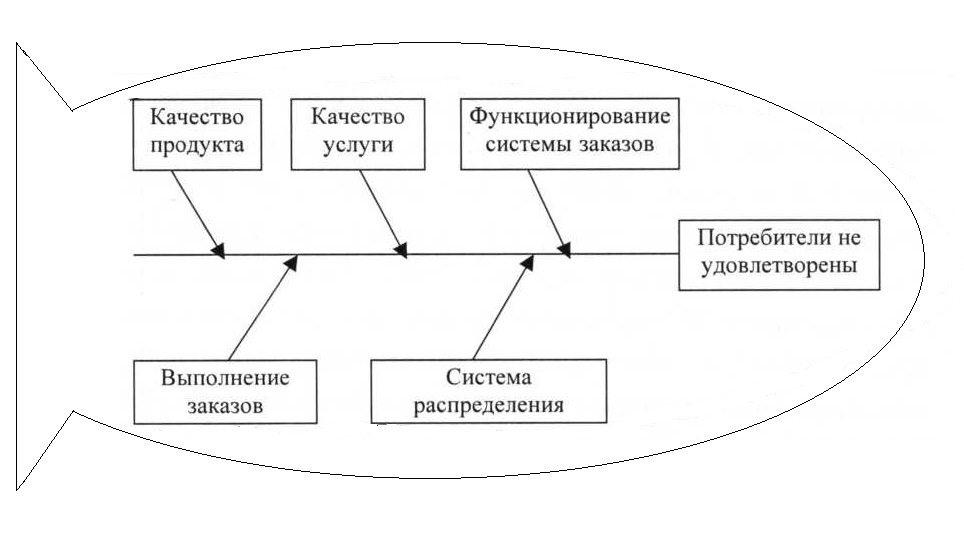

Рис. 2.15. Причинно-следственная диаграмма для выявления причин неудовлетворенности потребителя



Рис. 2.16. Причинно-следственная диаграмма для выявления причин нарушения корпоративного дресс-код

Рис. 2.17. Причинно-следственная диаграмма для выявления причин неэффективности бухгалтерского учета

Опыт использования диаграммы Исикавы показывает, что этот способ определения причин возникновения проблем является од­ним из наиболее эффективных инструментов менеджмента. Причем он может использоваться не только при возникновении проблем, т.е. при реактивном управлении, но и в качестве элемента опережающего управления. В последнем случае диаграмма строится для определения тех факторов, от которых зависит достижение желаемого результата. При этом вид диаграммы не меняется, но начинается с записи в «голо­ве рыбы» вместо проблемы результата, который необходимо достичь. Затем определяются факторы, причины и причины причин, аналогич­но выше рассмотренной процедуре. Вот только причины в этом слу­чае более логично называть также факторами, на которые необходимо обращать внимание, чтобы не допустить возникновения проблемы и обеспечить достижение желаемого результата. В качестве примера приведем использование диаграммы Исикавы для определения фак­торов, от которых зависит успешное решение поставленной задачи: успех в спортивных матчах (рис. 2.18).





Рис.2.18. Пример построения диаграммы Исикавы для решения задачи



Диаграмма Исикавы обладает следующими преимуществами:

· позволяет графически отобразить взаимосвязь исследуемой проблемы и причин, влияющих на эту проблему;

· дает возможность провести содержательный анализ цепочки взаимосвязанных причин, воздействующих на проблему;

· удобна и проста для применения и понимания персоналом. Для работы с диаграммой

Исикавы не требуется высокая квалификация сотрудников, и нет необходимости проводитьдлительное обучение.

К недостаткам данногоинструмента качества можно отнести сложность правильного определения взаимосвязи исследуемой проблемы и причин в случае, если исследуемая проблема является комплексной, т.е. является составной частью более сложной проблемы.Другим недостаткомможет являться ограниченное пространство для построения и прорисовывания на бумаге всей цепочки причин рассматриваемой проблемы. Но данный недостаток может быть преодолен, если диаграмма Исикавы строится с применением программных средств.

Построение диаграмм Исикавы является творческой работой, требующей хорошего знания рассматриваемого объекта и процессов, в нем происходящих, умения находить причинно-следственные связи. Кроме того, причины (факторы) должны формулироваться достаточно конкретно, и их связь с проблемой (следствием) должна быть вполне очевидной, непосредственной. Только в этом случае диаграмма окажется не только полезным, но и эффективным инструментом устранения причин возникающих проблем.
