Схемы соединения четырехполюсников
УРАВНЕНИЯ И ХАРАКТЕРИСТИЧЕСКИЕ ПАРАМЕТРЫ СИММЕТРИЧНЫХ ЧЕТЫРЕХПОЛЮСНИКОВ
Для симметричного четырехполюсника
Согласованный режим – нагрузка равна характеристическому сопротивлению, входное сопротивление в этом случае также равно характеристическому сопротивлению
Для симметричного четырехполюсника используется постоянная передачи:
При этом
,
a- затухание, единицы измерения – Непер (Нп) и Бел (Б), часто используют децибел (дБ)
;
1 Б= 1,15 Нп, 1 Нп= 0,868 Б= 8,68 дБ
Уравнения симметричного четырехполюсника принимают вид:
а выражения для коэффициентов KU и KI равны друг другу

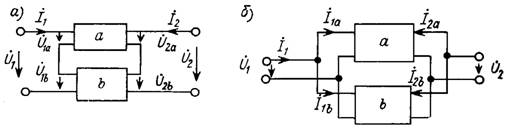

Схемы соединения четырехполюсников
А-матрица составного четырехполюсника при каскадном соединении равна произведению А -матриц отдельных четырехполюсников. Так как произведение матриц в общем случае не обладает свойством коммутативности, то и A -параметры каскадного соединения двух четырехполюсников в общем случае зависят от последовательности их включения, так как A a A b ¹ A b A a.
Z -матрицы последовательно соединенных четырехполюсников суммируются
Y -матрицы последовательно соединенных четырехполюсников суммируются Y = Y a + Y b.
