Передача данных по сети. Структура и функции пакетов

Протоколы в сетевой среде определяют правила и процедуры передачи данных. Пе­редача данных по сети состоит из ряда шагов, которые должны выполняться в неиз­менном порядке. Компьютер-отправитель и компьютер-получатель используют про­токолы для выполнения следующих процедур:

· разбиения данных на пакеты;

· добавления к пакету адресной информации;

· подготовки пакетов к передаче;

· приема пакетов, передаваемых по кабелю;

· копирования данных из пакета для сборки исходных блоков данных;

· передачи этих восстановленных блоков в компьютер.

Чтобы обеспечить в сети связь, одновременно работает множество протоколов. Эти протоколы находятся в стеке на разных уровнях. Существует несколько стеков, которые используются в качестве стандартных протоколов. Наиболее известные среди них построены в соответствии с уровнями модели OSI.

Информация в локальных сетях, как правило, передается отдельными порциями, кусками, называемыми в различных источниках пакетами (packets), кадрами (frames) или блоками. Если бы вся требуемая информация передавалась каким-то абонентом сразу, непрерывно, без разделения на пакеты, то это привело бы к монопольному захвату сети этим абонентом на довольно продолжительное время. Все остальные абоненты вынуждены были бы ждать окончания передачи всей информации, что в ряде случаев могло бы потребовать десятков секунд и даже минут (например, при копировании содержимого целого жесткого диска). С тем чтобы уравнять в правах всех абонентов, а также сделать примерно одинаковыми для всех них величину времени доступа к сети и интегральную скорость передачи информации, как раз и применяются пакеты (кадры) ограниченной длины. Важно также и то, что при передаче больших массивов информации вероятность ошибки из-за помех и сбоев довольно высока. Например, при характерной для локальных сетей величине вероятности одиночной ошибки в 10-8пакет длиной 10 Кбит будет искажен с вероятностью 10-4, а массив длиной 10 Мбит – уже с вероятностью 10-1. К тому же выявить ошибку в массиве из нескольких мегабайт намного сложнее, чем в пакете из нескольких килобайт. А при обнаружении ошибки придется повторить передачу всего большого массива. Но и при повторной передаче большого массива снова высока вероятность ошибки, и процесс этот при слишком большом массиве может повторяться до бесконечности.

*Стартовая комбинация битов или преамбула, которая обеспечивает предварительную настройку аппаратуры адаптера или другого сетевого устройства на прием и обработку пакета. Это поле может полностью отсутствовать или же сводиться к единственному стартовому биту.
* Сетевой адрес (идентификатор) принимающего абонента, то есть индивидуальный или групповой номер, присвоенный каждому принимающему абоненту в сети. Этот адрес позволяет приемнику распознать пакет, адресованный ему лично, группе, в которую он входит, или всем абонентам сети одновременно (при широком вещании).
* Сетевой адрес (идентификатор) передающего абонента, то есть индивидуальный номер, присвоенный каждому передающему абоненту. Этот адрес информирует принимающего абонента, откуда пришел данный пакет. Включение в пакет адреса передатчика необходимо в том случае, когда одному приемнику могут попеременно приходить пакеты от разных передатчиков.
* Служебная информация, которая может указывать на тип пакета, его номер, размер, формат, маршрут его доставки, на то, что с ним надо делать приемнику и т.д.
* Данные (поле данных) – это та информация, ради передачи которой используется пакет. В отличие от всех остальных полей пакета поле данных имеет переменную длину, которая, собственно, и определяет полную длину пакета. Существуют специальные управляющие пакеты, которые не имеют поля данных. Их можно рассматривать как сетевые команды. Пакеты, включающие поле данных, называются информационными пакетами. Управляющие пакеты могут выполнять функцию начала и конца сеанса связи, подтверждения приема информационного пакета, запроса информационного пакета и т.д.
* Контрольная сумма пакета – это числовой код, формируемый передатчиком по определенным правилам и содержащий в свернутом виде информацию обо всем пакете. Приемник, повторяя вычисления, сделанные передатчиком, с принятым пакетом, сравнивает их результат с контрольной суммой и делает вывод о правильности или ошибочности передачи пакета. Если пакет ошибочен, то приемник запрашивает его повторную передачу. Обычно используется циклическая контрольная сумма (CRC). Подробнее об этом рассказано в главе 7.
* Стоповая комбинация служит для информирования аппаратуры принимающего абонента об окончании пакета, обеспечивает выход аппаратуры приемника из состояния приема. Это поле может отсутствовать, если используется самосинхронизирующийся код, позволяющий определять момент окончания передачи пакета.

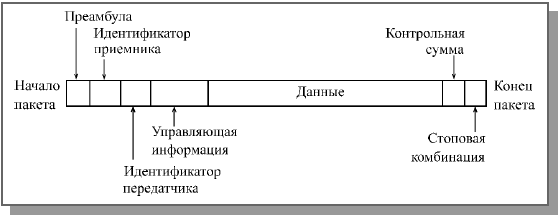

Типичная структура пакета

Нередко в структуре пакета выделяют всего три поля:
* Начальное управляющее поле пакета (или заголовок пакета), то есть поле, включающее в себя стартовую комбинацию, сетевые адреса приемника и передатчика, а также служебную информацию.
* Поле данных пакета.
* Конечное управляющее поле пакета (заключение, трейлер), куда входят контрольная сумма и стоповая комбинация, а также, возможно, служебная информация.

22. Методы доступа, их назначение. CSMA/CD, CSMA/CA, маркерный метод доступа.

Метод доступа – это способ определения того, какая из рабочих станций сможет следующей использовать ЛВС.

Коллизия (англ. collision — ошибка наложения, столкновения) — в терминологии компьютерных и сетевых технологий, наложение двух и более кадров от станций, пытающихся передать кадр в один и тот же момент времени в среде передачи коллективного доступа.

Несущий сигнал часто называют просто несу́щая (от несущая частота), либо несущее (колебание). Несу́щий сигнал — сигнал, один или несколько параметров которого подлежат изменению в процессе модуляции. Степень изменения параметра определяется мгновенным значением информационного (модулирующего) сигнала.

Маркер (token), или полномочие – уникальная комбинация битов, позволяющая начать передачу данных.

Множественный доступ с прослушиванием несущей и разрешением коллизий (CSMA/CD)

Этим методом устанавливает следующий порядок:

Ø Если рабочая станция хочет воспользоваться сетью для передачи данных, она сначала должна проверить состояние канала: начинать передачу станция может, если канал свободен.

Ø В процессе передачи станция продолжает прослушивание сети для обнаружения возможных конфликтов.

Ø Если возникает конфликт из-за того, что два узла попытаются занять канал, то обнаружившая конфликт интерфейсная плата, выдает в сеть специальный сигнал, и обе станции одновременно прекращают передачу.

Ø Принимающая станция отбрасывает частично принятое сообщение, а все рабочие станции, желающие передать сообщение, в течение некоторого, случайно выбранного промежутка времени выжидают, прежде чем начать сообщение.

Обнаружение коллизий. Коллизии могут быть обнаружены сравнением передаваемой и получаемой информации. Если она различается, то другая передача накладывается на текущую (возникла коллизия) и передача прерывается немедленно. Посылается jam signal, что вызывает задержку передачи всех передатчиков на произвольный интервал времени, снижая вероятность коллизии во время повторной попытки.

Множественный доступ с прослушиванием несущей и разрешением коллизий (CSMA/CD)

Множественный доступ с контролем несущей и с предотвращением коллизий (CSMA/CA)

Это метод доступа, в котором:

Ø используется схема прослушивания несущей волны

Ø станция, которая собирается начать передачу, посылает jam signal (сигнал затора)

Ø после продолжительного ожидания всех станций, которые могут послать jam signal, станция начинает передачу фрейма

Ø если во время передачи станция обнаруживает jam signal от другой станции, она останавливает передачу на отрезок времени случайной длины и затем повторяет попытку.

CSMA/CA отличается от CSMA/CD тем, что коллизиям подвержены не пакеты данных, а только jam-сигналы. Отсюда и название «Collision Avoidance» — предотвращение коллизий. Предотвращение коллизий используется для того, чтобы улучшить производительность CSMA, отдав сеть единственному передающему устройству. Эта функция возлагается на «jamming signal» в CSMA/CA.

Множественный доступ с контролем несущей и с предотвращением коллизий (CSMA/CA)
