Дискретизация сигнала во времени

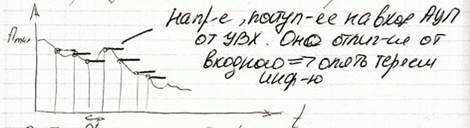

АЦП это длительный процесс – можем получить значения аналогового сигнала только с определенной частотой.- нужно чтобы во время преобразования входной сигнал е изменялся иначе получается бред. Для этого на входе АЦП существует устройство выборки и хранения.

Теорема Котельникова

Любой сигнал имеет частотный спектр. Чтобы восстановить входной сигнал нужно чтобы Fg>= 2 дельта f.

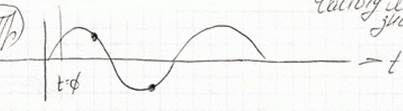

Частоту мы знаем. Чтобы определить амплитуду сразу нужно иметь два уравнения – нужно на периоде иметь 2 точки. Если только одна точка нам известна – решение будет неверным.

Если сигнал нам известен – Fg тоже знаем – ничего о сигнале сказать не можем.

Если о сигнале ничего не знают – ограничивают частотный спектр сигнала под имеющийся АЦП используем фильтры на входе АЦП, постепенно смещая фильтры исследуем участки.

На входе АЦП всегда должен быть фильтр. Иначе сам датчик – это фильтр.

Структура АЦП.

Часто диапазон входных сигналов не соответсвует входу АЦП – нужен блок линейного напряжения сигнала.

Порядок блоков может быть различным.

Если U0=0 – БЛП – это усилитель. U0 – смещение.

Может существовать блок нелинейного напряжения, например блок логорифмического преобразования (усиливается слабый сигнал, а сильный уменьшается).

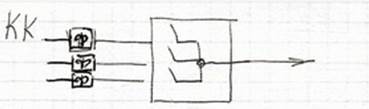

Как правило такие системы имеют множество каналов – нужен коммутатор каналов.

У ф(функций) существует длительный переходный процесс – ф нужно ставить на каждый датчик (на каждый канал), иначе будем очень долго ждать нужную информацию.

Для связи АЦП с коммутатором нужен интерфейсный блок
