Процедуры адресации и идентификации в различных интерфейсах ввода-вывода

Основные процедуры выполнения в интерфейсе

- адресация

- идентификация

- обмен данными

5. по степени доступности штн

- коллективные (сигнал с шины доступен всем устройствам)

- индивидуальные (сигнал доступен только определенным устройствам)

- другие

Адресация

Подразумевается что можно осуществлять обмен данными между любой парой устройств.

Адресация – это процедура логического подключения устройства с заданным адресом (физически они подключены всегда).

Выполнение адресации в различных интерфейсах

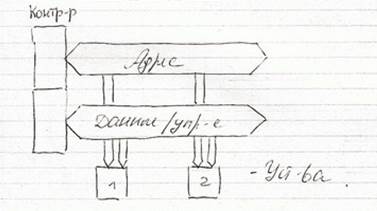

1. адресация в системах с коллективными шинами

Все устройства имеют адреса (не обязательно различные).

Устройство:

Если адрес совпадает с адресом в ДС – это устройство отреагирует, а остальные не реагируют. Можно одновременно подключать и несколько устройств, т.е. их адреса должны совпадать.

В системе с КШ адрес устройства не зависит от его местоположения, зависит только от настройки ДС.

ДС может быть настроен:

- жестко

- могут использоваться перемычки (джампера)

- можно адрес вначале не определять, а при загрузке для устройства определить базовый адрес.

2. адресация в системах с индивидуальными шинами

Устройство выбирается сигналом разрешения работы. На этой схеме если переставить устройства в другие разъемы перепутаем адреса.

Преимущество:

- в отсутствии ДС в устройствах, правда шин больше.

Идентификация

Идентификация – это процедура с помощью которого определяется устройство – источник запроса на обслуживание

1. идентификация в системе с коллективными шинами

К(контроллер) начинает поочередно на ША выставлять адрес всех устройств. Устройство отвечает контроллеру. Если был запрос – низкий уровень, т.к. открытый сток. Когда устройство найдено то начинается обмен.

Запрос (схема с открытым стоком).

Необходимо решить вопрос по приоритету, т.к. запросов может быть несколько. Порядок адресов устройств задает приоритет.

!Система гибкая, но очень медленная.
