Представление сигналов в частотной области. Понятие спектра сигнала

Каждый сигнал имеет своё представление, свой образ в частотной области.

Этот образ называется СПЕКТРОМ сигнала. Слово спектр происходит от латинского spectrum, что в буквальном переводе и означает представление, образ.

Например, гармонический сигнал вида S(t) = A sin (ωt+φ) представляется в частотной области единственным значением на оси частот.

Рис 3. Спектр синусоидального сигнала.

В математике известна теорема, носящая имя великого французского математика Жана Фурье, согласно которой любой периодический сигнал с периодом T может быть представлен рядом Фурье (гармоническим рядом).

Другими словами можно сказать, любой, самый сложный периодический сигнал можно представить совокупностью простых гармонических сигналов.

Возьмём, например, последовательность прямоугольных импульсов, длительность которых равна половине периода (такой сигнал называется МЕАНДР), а частота равна 50Гц. (рис 4.) Форма этого сигнала не очень похожа на синусоиду, коротая показана ниже вместе со своим спектром. Далее, на рис. 4в. показана основная гармоника на частоте 50 Гц, синусоида с частотой в три раза большей (150 Гц). но меньшей амплитуды и результат сложения этих двух сигналов. Видим, он по форме уже напоминает прямоугольные импульсы. Далее, на рис 4г., к первой и третьей гармоникам добавлена пятая, на частоте 250 Гц. Результат их сложения ещё более похож на исходный сигнал и так далее, чем больше гармоник мы будем суммировать, тем большую степень приближения к прямоугольным импульсам мы получим.

Рис. 4.Спектральный состав последовательности прямоугольных импульсов.

Аналитическая запись рассмотренного разложения имеет вид:

Или

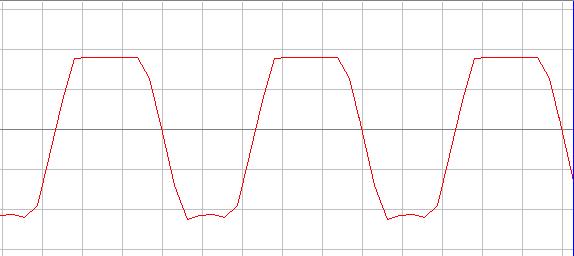

Чем больше сигнал отличается от гармонического, тем больше частотных составляющих в его спектральном представлении и тем меньше расстояние (разнос частот) между ними, т.е. шире спектр такого сигнала. На рис.5.показана синусоида ограниченная сверху и снизу т.е. несколько искажённая, а на рис.6 показан её спектр. Видим, спектр имеет высшие гармоники различной амплитуды.

Рис. 5.

Рис. 6.

Таким образом, любое изменение формы сигнала неизбежно ведёт к изменению его спектра, и наоборот, любое изменение спектра сигнала приводит к изменению его спектра. Связь между временным и частотным представлением сигнала даёт теорема Фурье.

8. Преобразование Фурье. Прямое и обратное преобразование Фурье. Понятие амплитудного и фазового спектра сигнала.

Спектральный анализ - один из методов обработки сигналов, который позволяет охарактеризовать частотный состав измеряемого сигнала. Преобразование Фурье является математической основой, которая связывает временной или пространственный сигнал (или же некоторую модель этого сигнала) с его представлением в частотной области. Важную роль в спектральном анализе играют методы статистики, поскольку сигналы, как правило, имеют случайный характер или зашумлены при распространении или измерении. Если бы основные статистические характеристики сигнала были точно известны, или их можно было определить по конечному интервалу этого сигнала, то спектральный анализ представлял бы собой отрасль "точной науки". Однако, в действительности по отрезку сигнала можно получить только оценку его спектра. Поэтому практика спектрального анализа - некое ремесло (или искусство?) достаточно субъективного характера. Различие между спектральными оценками, получаемыми в результате обработки одного и того же отрезка сигнала разными методами, можно объяснить различием допущений, принятых относительно данных, различными способами усреднения и т.п. Если априори характеристики сигнала не известны, нельзя сказать какие из оценок лучше.

Преобразование Фурье - математическая основа спектрального анализа.
