Окна, ворота
Характер остекления, форма и размеры окон принимаются на основании светотехнического расчета. Окна деревянные одинарные с двумя рядами остекления.

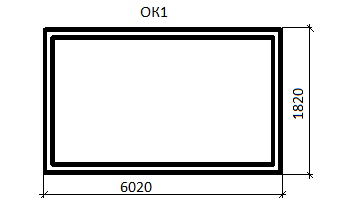

Рис. 10 Эскиз окна.
В здании запроектированы ворота с калиткой, распашные, с ручным открыванием, стальные. Они служат для пропуска средств напольного транспорта, пропуска больших масс людей, ввоза и вывоза крупногабаритного оборудования или готовых изделий.

Рис. 11 Эскиз ворот.
Ворота обрамляют кирпичной кладкой, кладку опирают на набетонки столбчатых фундаментов. Толщина кирпичной кладки 510мм.
Снаружи здание перед воротами устраивают пандусы с уклоном 1:10. Поверхность покрывают цементно-песчаным раствором для исключения возможности скольжения.
Таблица 1. Спецификация заполнения оконных и дверных проемов.
| Поз.
| Обозначение
| Наименование
| Количество по фасадам
| Масса ед.,кг
| Приме-чание
| | 1-11
| 11-1
| А-В
| В-А
| Всего
| | ОКНА
| |
| ГОСТ125.06-81
| ПГД-18-60.2П
|
|
| -
| -
|
|
|
| |
| ГОСТ125.06-81
| ПГД-12-60.2П
|
|
| -
| -
|
|
|
| | ВОРОТА
| | В1
| СТБ 1138-98
| ВРСГ42-36-Р
| -
| -
| -
|
|
|
| С калиткой
| | В2
| СТБ 1138-98
| ВРСГ42-36-Р
|
| -
|
| -
|
|
|
| 2.7 полы
Таблица 2. экспликация полов
| Номер
помещения
| Тип
пола
| Схема пола или тип
пола по серии
| Элементы пола и их
толщина, мм
| Площадь
| |
|
(цементно-песчаный)
|
| Покрытие – цементно-песчаный раствор состава 1:2 марки М200 – 20
Подготовка – бетон класса С8/10 – 100
Гидроизоляция – слой изола – 3
Основание – грунт с втрамбованным в него слоем щебня крупностью 40-60 - 40
|
75,64
| |
|

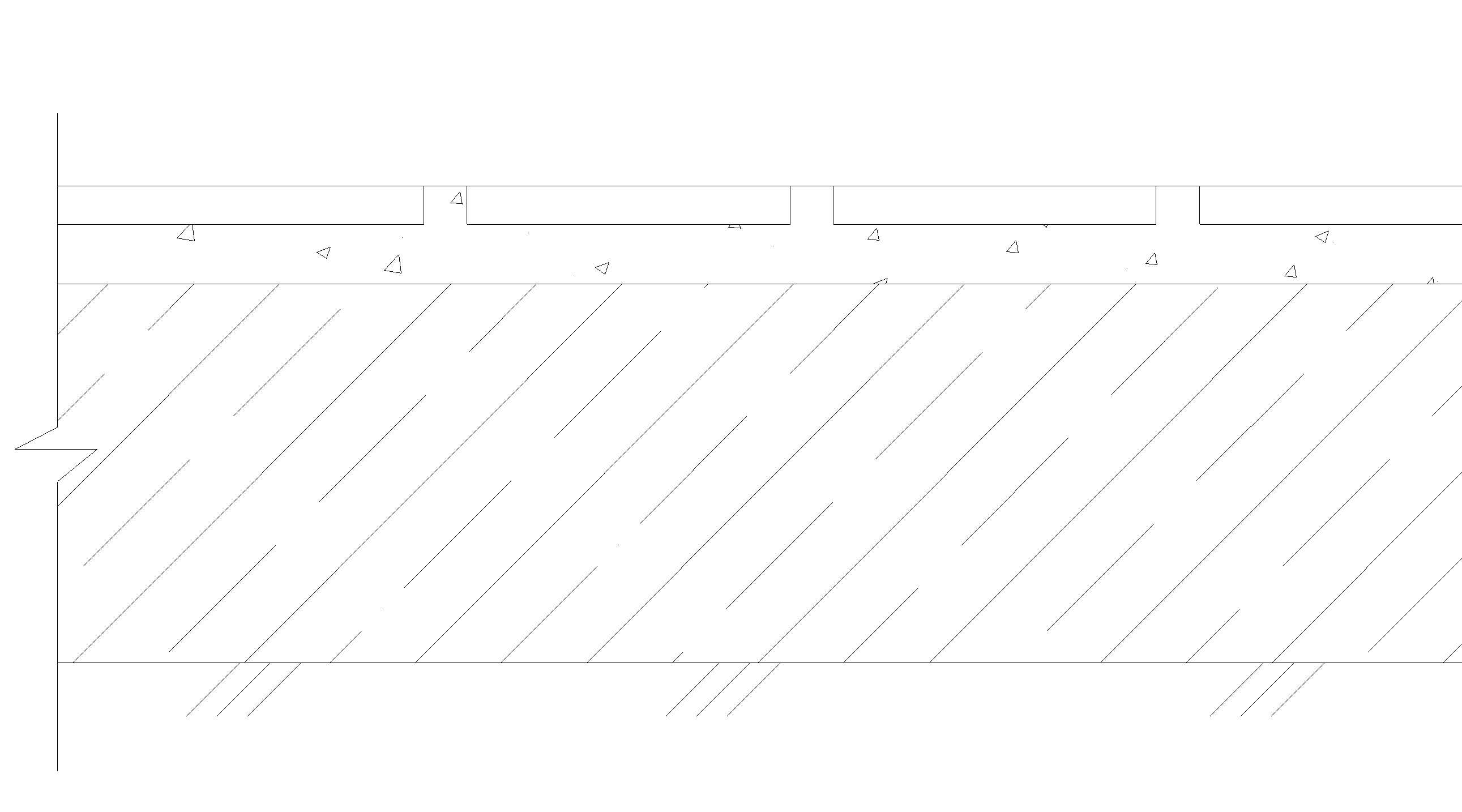

(керамический)
|
| Покрытие
- керамические
плитки -15
Прослойка и заполнение шва
Цементно - песчаный раствор М100 -15
Бетонная подготовка
(В15) -100
Основание –тщательно утрамбованный и уплотненный грунт
|
35,96
| |
|
(металлический)
|
| Покрытие- чугунные плиты размером 248*248(298*298)мм -6
-стальные плиты размером 300*300мм
Прослойка – песок -30…35
-(мелкозернистый бетон)
Подстилающий слой – бетон кл. В75…В22,5 -100
| 977,4
| |
|
(металлоцементный)
|
| Покрытие – металлоцементный раствор (смесь стальной стружки размером 1…5, цемента и воды) М500 – 40; 20
Прослойка – цементно-песчаный раствор М300 -15
Подстилающий слой – то же.
Основание – то же.
| 1450,8
| Таблица 4. Спецификация основных сборных железобетонных конструкций
| Поз.
| Обозначение
| Наименование
| Коли-
чество
| Масса
ед., кг
| Приме-
чание
| |
|
| Колонны
|
|
|
| |
| 1.424.1-5
| 3К144-1
|
|
| Закл. детали для м. ст. фахверка и панелей
| |
|
|
| |
|
|
| Закл. детали для панелей
| |
|
|
| Закл. детали для панелей и связей
| |
|
|
| |
| 7К144-1
|
|
| Закл. д. для м. фахверка
| |
|
|
|
| |
|
|
| Закл. детали для связей
| |
| 5КФ145-2
|
| 8,7
| Фахверковые колонны
| |
|
| Подкрановые балки
|
|
|
| |
| 1.426.1-4
| БК12-4А1У-С
|
| 10,3
|
| |
| БК6-4А1У-К
|
| 5,2
|
| |
| БК12-4Ф1У-С
|
| 10,3
| С стальными упорами
| |
| БК6-4А1У-К
|
| 5,2
| С стальными упорами
| |
|
| Подстропильные балки
|
|
|
| |
| С.1.463-3
| 1ФПС12-3К7
|
| 11,3
|
| |
|
| Стропильные фермы
|
|
|
| |
| С. 1.462-10
| 1ФС18-4
|
| 4,5
|
| |
| 1ФС24-2
|
| 8,1
|
| |
|
| Плиты покрытия
|
|
|
| |
| ГОСТ 22701.2-77
| 3ПГ6-1АШв
|
|
|
| |
| 3ПГ6-1АШв
|
|
|
| |
| 3ПГ6-1АШв
|
|
|
|
|
| ГОСТ 22701.2-77
| 3ПГ6-1АШв
|
|
|
| |
| 3ПГ6-1АШв
|
|
|
| |
| 3ПГ6-1АШв
|
|
|
| |
| 3ПГ6-1АШв
|
|
|
| |
| 3ПФ6-1АШв-1
|
|
|
| |
|
| Стеновые панели
|
|
|
| |
| Серия 1.030.1-1
| ПС598.12.25
|
|
| Цокольные
| |
| ПС598.12.25
|
|
|
| |
| ПС598.18.25
|
|
|
| |
| ПС625.12.25-2
|
|
| Цокольные
Удлиненные
| |
| ПС625.12.25-2
|
|
| Удлиненные
| |
| ПС625.18.25-2
|
|
| Удлиненные
| |
|
| Панели перегородок
|
|
|
| | ПГ1
| Серия 1.030.9-2
| ППЛ-1-Д
|
|
|
| | ПГ2
| ППЛ-1-0
|
|
|
|
Литература
1. Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания. - М.: Высшая школа, 1987. - 351 с.
2. Кутухтин Е.Г., Коробков А.В. Конструкции промышленных и с/х производственных зданий и сооружений. - М., 1982.
3. Общестроительный каталог типовых конструкций и изделий. Сборник 3.01.П - 1.85 в двух томах. Ж/б конструкции и изделия одноэтажных зданий промышленных предприятий. Том 1, том2. - Киев, 1986. ГОССТРОЙ СССР ЦИНП.
4. Территориальный каталог типовых сборных ж/б конструкций зданий и сооружений для промышленного строительства в Белорусской ССР. Сборник ТК - 1.87 (в 2х томах). Том 1 Одноэтажные здания ЦИТП Мн. 1988.
5. СНиП 2,09,02-85* Производственные здания
6. ГОСТ 21.501-93 СПДС. Правила выполнения архитекурно-строительных рабочих чертежей.
7. ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации.
8. СНБ 5.08.01 - 2000. Кровли.
9. СНБ 1.03.02 - 96. Состав, порядок разработки и согласования проектной документации в строительстве / Министерство архитектуры и строительства Республики Беларусь. - Мн., 1996. - 24 с.
10. Территориальный каталог индустриальных конструкций и изделий для жилищно-гражданского строительства в Белорусской ССР. Сборник ТК 2.03.00.91 в 3х томах. Том 1 в 2х частях. Изделия, общие для всех видов строительства. Часть 2. Изделия деревянные, металлические, гипсобетонные. - Мн.1991.Минский НТП ГОССТРОЙ СССР,
