Основные несущие конструкции покрытия
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Пояснительная записка |
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Пояснительная записка |

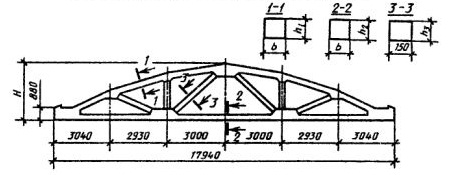

Межбалочное пространство используется для пропуска инженерных коммуникаций помещений. Стропильные балки укладывают концами на колонны крайнего ряда и на колонны в среднем ряду. Внизу стропильной балки находятся закладные детали, которые привариваются к закладным деталям колонн. По верхним поясам предусмотрены закладные детали для крепления плит перекрытия. На опорных участках сбоку – для крепления парапетных стеновых панелей продольных стен.
В проектируемом здании необходимо применить подстропильные балки, так как шаг колонн среднего ряда (12м) не равен шагу колонн крайнего ряда (6м).
Подстропильные балки укладываем на колонны среднего ряда в продольном направлении и крепим их сваркой при помощи закладных деталей, расположенных снизу опорной части.

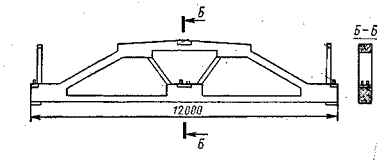

Рис.7 Эскиз подстропильной балки
