Фундаменты и фундаментные балки





Технико-экономические показатели

1) площадь застройки здания:

Аз=bзд*lзд=(42+2*0,27)*(60+2*0,27)=2575,4 м2.

2) конструктивная площадь:

Акколоннстенперегородок

Аколоннк*bк*nк=(0,4*0,9)*28+(0,4*0,6)*13=13,2м2.

Астен=tcт*lст=0,3*(6,0*42+6,33*11)= 50,8м2.

Аперегородок=0 м2

3) общая площадь здания:

Арабочее=1434,6 м2.

Аобщраб =1434,6 м2

4) Строительный объем здания:

Vздз*Hзд1

Vзд=1545,19*9,79=15127,4 м2





Конструктивное решение здания

Фундаменты и фундаментные балки

В здании запроектированы фундаменты – монолитные, столбчатые, железобетонные, с подколонниками стаканного типа. Отметка обреза фундаментов -0.150; отметка подошвы -1.650.

Уровень земли на отметке -0.150.

Все фундаменты выполняются из бетона класса С12/15 по бетонной подготовке из бетона класса С8/10 толщиной 100мм,размеры подготовки в плане превышают размеры подошвы фундамента на 100мм в каждую сторону. Все запроектированные фундаменты одноступенчатые.

Подбор фундамента под колонны основного каркаса крайнего ряда по осям А и Б. Сечение колонны 400*900 мм.

1) Определяем минимальные размеры подколонника:

Аподк= Акол+2(75+175)=400+500=900 мм.

Вподк= Вкол+2(75+175)=900+500=1400мм.

Принимаем тип подколонника «В» с размерами 1200*1800мм.



2) Определяем минимальные размеры подошвы:

Апод= Аподк+2*300=1200+2*300=1800мм.

Впод= Вподк+2*300=1800+2*300=2400мм.

Принимаем по каталогу ФА1-1 с размерами

1800*2400мм. Нф=1500мм. С одним уступом Н=300мм.





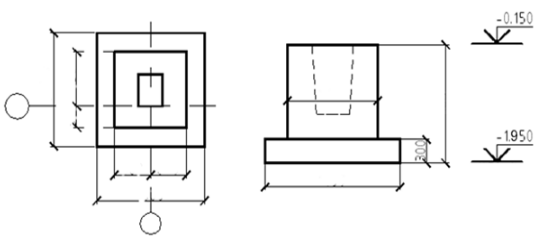

Рис. 1 Эскиз фундамента под колонны крайнего ряда



Изм.
Лист
№ докум.
Подпись
Дата
Лист

Пояснительная записка





Изм.
Лист
№ докум.
Подпись
Дата
Лист

Пояснительная записка


Подбор фундамента под колонны торцового фахверка. Сечение колонн 400*600. Так как низ колоны находиться на отметке -0,900 подбираем фундамент стаканного типа

1) Определяем размеры подколонника по каталогу

Аподк= Акол+500=400+500=900мм

Вподк= Вкол+500=600+500=1100мм.

Принимаем тип подколонника «Б» с размерами 1200*1200мм.



2) Определяем минимальные размеры подошвы:

Апод= Аподк +2*300=1200+2*300=1800мм

Впод= Вподк +2*300=1200+2*300=1800мм.

Принимаем по каталогу марку фундамента ФФ1-1 с размерами 1800*1800мм. Нф=1500мм. С одним уступом Н=300мм.



Фундаментные балки запроектированы сборные железобетонные, в здании они служат для опирания на них цокольных панелей и для защиты пола от продувания в случае просадки отмостки.

Фундаментные балки свободно укладываются между подколонниками фундаментов соседних колонн на специальные бетонные столбики, устраиваемые на уступах фундаментов. Зазоры между торцами балок и подколонниками составляют 25-75мм, их заполняют бетоном класса С8/10.





В связи с тем, что стены в проектируемом здании панельные самонесущие толщиной 240 мм, укладываем фундаментные балки с поперечным сечением следующего типа.



№ поз L,мм
ФБ 6
ФБ 7
ФБ 8
ФБ 9


Рис. 4 Эскиз фундаментной балки
